Tir de réglage à toute distance.

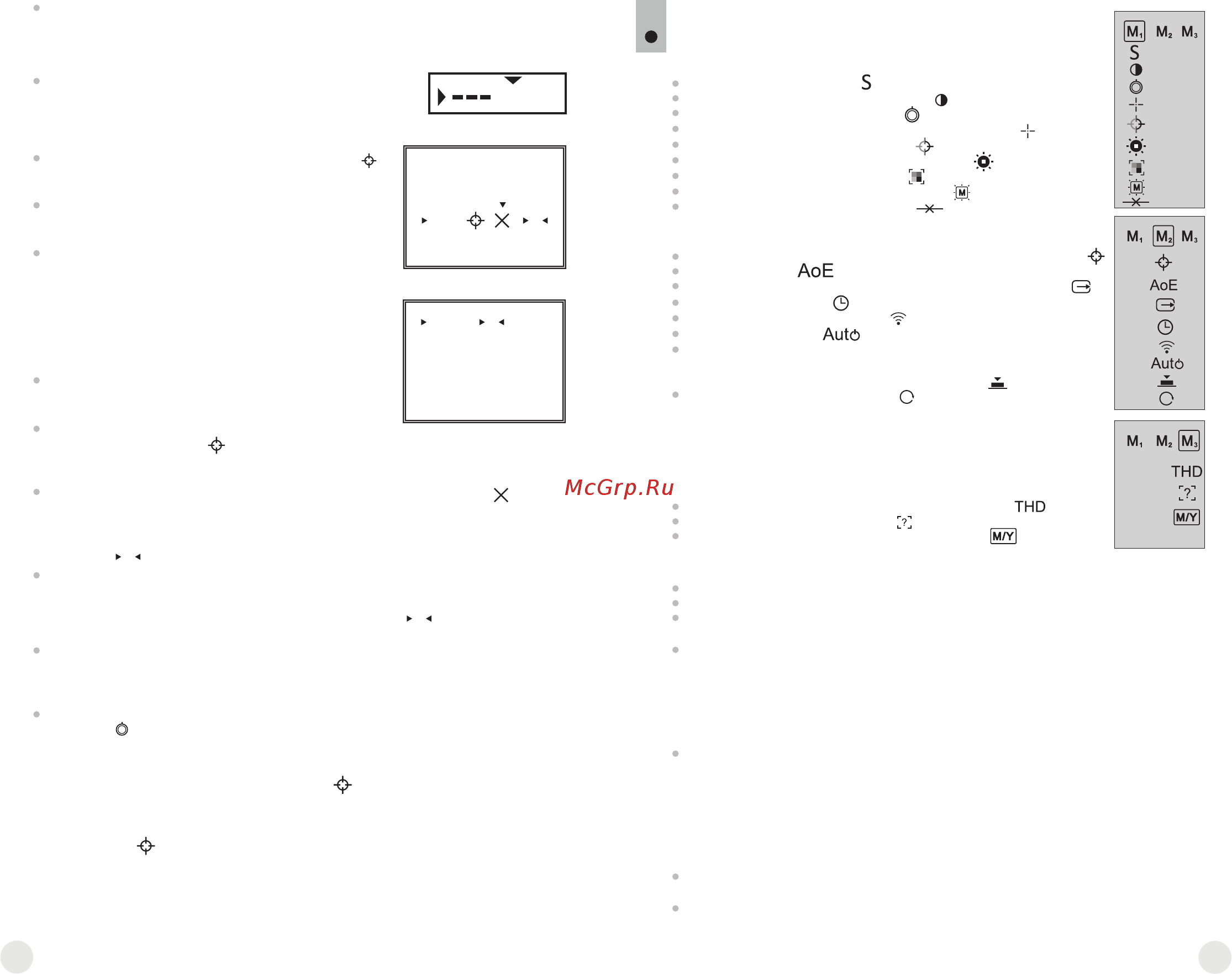

MENU PRINCIPAL
12
Les éléments de menu М1:
Fonction “SumLight™”
Fonction “Contraste automatique”
Choix de profil de fusil (A; B; C).
Sélection de réticule depuis la mémoire de viseur
Sélection de la couleur de réticule.
Réglage de la brillance du point de réticule
Sélection de la couleur de menu
Réglage de brillance d'icônes du menu
Fonction de glissement de l'arme
Les éléments de menu М2:
Tir de réglage du viseur par méthode de coup de feu unique
Fonction “AoE”
Choix du standard de signal vidéo de sortie – PAL, NTSC
Réglage de l'horloge
Activation de télécommande
Arrêt automatique
Réglage de la fonction du bouton programmable latéral –
“SumLight™”, “Contraste automatique”, “Choix de
couleur du réticule”, “Zoom numérique”*
Retour aux settings par défaut
Les éléments de menu М3 (uniquement pour les modèles
76338/76339):
Fonction “THD” (choix de la distance à mesurer)
Choix du réticule de télémètre
Réglage des unités de mesure de télémètre
Opération dans le menu
Appui sur le bouton de commande sans le relâcher (9) – accès au menu;
Rotation de la commande – navigation sur le menu;
Appui instantané sur le bouton de commande - accès au sous-menu et
validation de la sélection de settings;
Appui sur le bouton de commande sans le relâcher – sortie du menu et du
sous-menu (en fonction de la position). La sortie du menu se produit
automatiquement après 10 secondes d'inaction.
LES ÉLÉMENTS DE MENU М1:
Fonction “SumLight™
La fonction SumLight™ permet d'augmenter considérablement le niveau
de sensibilité de la matrice CCD, au cas où l'intensité d'éclairement est
réduite. Ceci rend possible l'observation aux conditions d'éclairement
insuffisant, sans avoir recours à un éclairage supplémentaire. Lorsque le
viseur est utilisé aux conditions d'éclairement suffisant pendant la nuit, il est
possible de débrancher cette fonction à la main à l'aide du menu, soit à l'aide
du bouton programmable latéral (10) (muni de fonction SumLight™ par
défaut).
Moyennant la rotation de la commande choisissez “ON” (marche) ou “OFF”
(arrêt).
Validez le choix par un appui instantané sur le bouton de commande.
L'icône “SumLight™” (activée ou désactivée) s'affiche dans la barre d'état.
300
Procédez à la réalisation des opérations décrites dans les paragraphes 8-10
de la section «Tir de réglage par méthode de «coup de fusil unique».
Une fois le tir de réglage fini, l'image se régénera.
Le viseur permet de réaliser un tir de réglage à toute
distance, la gamme de distances est de 1 à 999 mètres:
Fig.6
0
Fig.7
200
237
300
600
900
0
200
237
300
600
900
0
+41
+9
+0
+5
Afin de supprimer la valeur de distance, sélectionnez l'élément (voir la
fig.7). Appuyez sur le bouton de commande pour supprimer.
Au cas où vous réaliser un tir de réglage pour la première fois, la première
distance sélectionnée devient la distance de référence, désignée par le
symbole .
Si vous désirer changer la distance de référence, procédez comme suit:
accédez au menu; sélectionnez la distance voulue; appuyez sur le bouton de
commande pour accéder au sous-menu; moyennant la rotation du bouton de
commande placez le curseur au-dessus du symbole . Validez l'opération,
en appuyant sur le bouton de commande.
Les valeurs (par exemple, +41; +9; -19), indiquées à droite des distances,
désignent la quantité de clics à faire suivant l'axe Y. Ces valeurs signifient que
la position du réticule aux autres distances se diffère de cette quantité de clics
par rapport à celle du réticule à la distance de référence (fig.8).
La distance choisie s'affiche sur l'afficheur dans la ligne de l'état (par
exemple, : profil de fusil А; distance de tir de réglage de 300 m)(Pic.5).
0
A300
Attention! lors de l'activation de la fonction FREEZE, il n'est pas impératif de
maintenir le viseur au point de visée!
Sélectionnez la commande «Tir de réglage»
dans le menu M2, appuyez sur le bouton de
commande.
Moyennnant la rotation de bouton de commande,
sélectionnez la commande “---“(nouvelle
distance) (fig.6).
Déterminez la valeur de distance, à laquelle vous
désirez réaliser un tir de réglage pour le viseur
(200 m, par exemple): moyennant la rotation de
bouton de commande sélectionnez la valeur de 0
à 9, le curseur est placé au-dessus du paramètre
à ajuster. Appuyez sur le bouton de commande,
afin de faire déplacer le curseur vers le chiffre
suivant.
Cinq distances – c'est la quantité maximale de
distances mémorisées pour un tir de réglagé
(fig.7).
Afin de changer la valeur de la distance en cours,
sélectionnez l'élément dans le sous-menu «Tir
de réglage». Appuyez sur le bouton de commande. Afin de faire déplacer le
curseur vers le chiffre suivant, appuyez sur le bouron de commande.
Afin de pouvoir changer les coordonnées de tir de réglage pour la distance
voulue, procédez comme suit:
- sélectionnez l'élément «Tir de réglage» dans le menu M2;
- choisissez la distance voulue dans le répertoire;
- appuyez sur le bouton de commande, afin d'accéder au sous-menu;
moyennant la rotation de bouton de commande choisissez la sous-
commande , appuyez sur le bouton de commande – les coordonnées de
tir de réglage X;Y et la croix auxiliaire s'afficheront.
Pour les informations sur le procédé à suivre, consultez la section «Tir de
réglage par méthode de «coup de fusil unique».
Le tri de valeurs de distances se fait dans l'ordre ascendant,
indépendamment de l'heure et de la procédure de réalisation d'un tir de
réglage.
*La fonction «Zoom numérique» ne peut être désignée qu'aux modèles
76335 / 76337.
Fig.8
32
33
