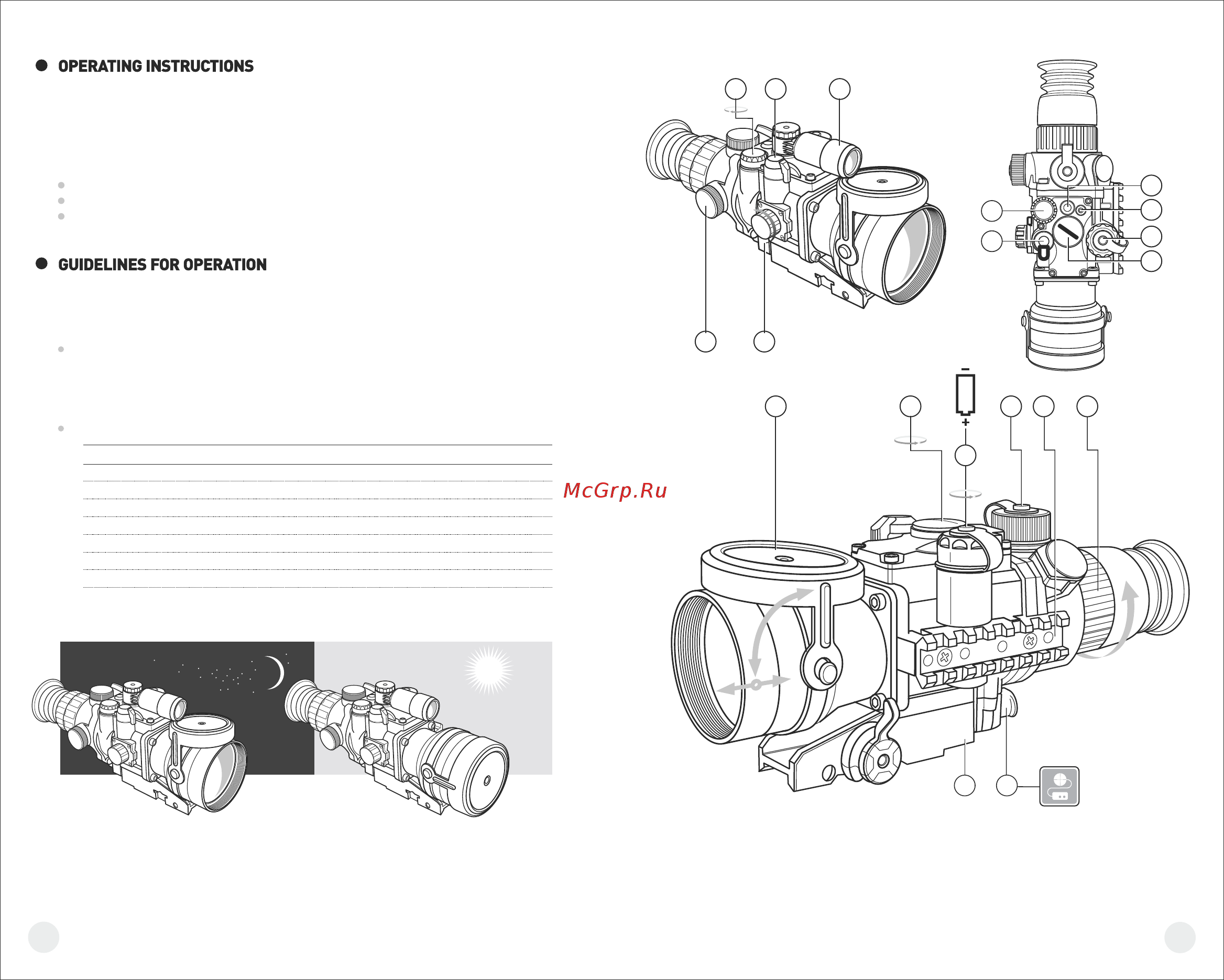

The PHANTOM has been designed for extensive usage. To ensure longevity and
performance, it is necessary to adhere to the following:
Under illuminated conditions measuring more than 1 lux (deep dusk), do not
power on the riflescope with the objective lens cap open and do not point the
product towards a direct light source! Daylight, vehicle headlights, flame, sun
or similar light sources can irreversibly decrease its performance.
Some examples of common illuminated conditions:
Conditions
No moon, cloud cover
Starry sky, no moon, clear
Quarter moon, clear
Full moon, clear
Deep dusk
Dusk
Cloudy weather
Natural illumination in the field, lux
-4
10 (0.0001)
-3
10 (0.001)
0,05
0,38»0.4
1.0
10
500
The PHANTOM night vision riflescope is intended for observation and hunting at
dusk or during nighttime hours. When operated in conditions without artificial
sources of light, it is a passive device. However, in environments of absolute
darkness the built-in IR illuminator provides viewing ability. The PHANTOM is a very
capable night vision device, and equally serves the amateur or professional for:
Night observation and hunting
Patrolling and safeguarding
Search and rescue
4
57
4 3 8
13 6
C
I
T
L
E
E
R
3
4
5
1
12
11
12
1
13
14
7
9 10
2
