Pulsar Forward F155 [85/88] Использование планки weaver
![Pulsar Forward F155 [85/88] Использование планки weaver](/views2/1263497/page85/bg55.png)
Кнопка ON (25): частичное дублирование функциональности
кнопки ON (9).
Кнопка IR (26): управление ИК-осветителем
Кнопка RIGHT (27): дублирование функциональности кнопки
RIGHT (6).
Power (питание).
При выборе данного варианта компьютер используется насадкой
как внешнее питание. В статусной строке появится пиктограмма .
Насадка продолжает работать, все функции доступны.
Зарядка аккумуляторной батареи, установленной в насадке, не
производится.
Отключение USB.
При отключении USB от насадки, подключенного в режиме Memory
card, насадка остается в выключенном состоянии. Для дальнейшей
работы необходимо включить насадка.
При отключении USB от насадки, подключенного в режиме Power,
насадка отключается.
164
163
ПОДКЛЮЧЕНИЕ USB
19
Подключите один конец кабеля USB к разъему microUSB (14)
насадки, второй – к порту вашего компьютера.
Включите насадку нажатием кнопки ON (9) (выключенная
насадка компьютером не определяется).
Насадка определится компьютером автоматически, установка
драйверов не требуется.
На дисплее появится два варианта подключения:
Memory card (внешний накопитель) и Power (питание).
Кнопками RIGHT (6) и LEFT (8) выберите вариант подключения.
Кратко нажмите кнопку M (7) для подтверждения выбора.
Варианты подключения:
Memory card (внешний накопитель). При выборе данного
варианта насадка распознается компьютером как флеш-карта.
Данный вариант предназначен для работы с файлами, которые
хранятся в памяти насадки, при этом функции насадки не доступны,
насадка выключается.
- Если в момент подключения производилась запись видео, запись
останавливается и сохраняется.

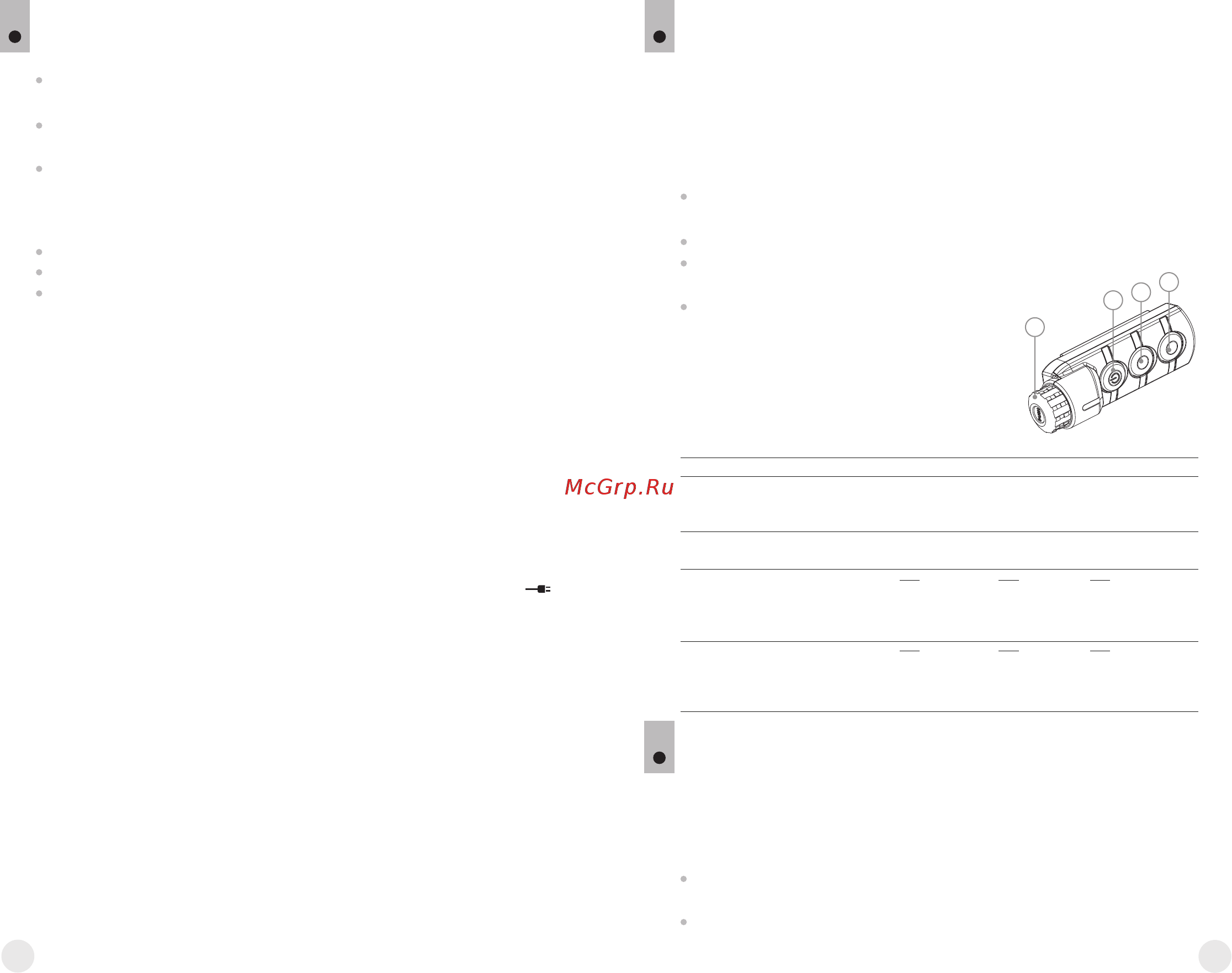

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
20
Беспроводной пульт дистанционного управления дублирует
функции включения насадки, старта/остановки видеозаписи
(фотосъемку), а также позволяет производить навигацию по меню.
Органы управления пульта:
Контроллер (28): дублирование
функциональности кнопки М (9)
насадки при нажатии, дублирование
функциональности кнопок RIGHT (6) и
LEFT (8) при вращении (в режиме
навигации по горячему и основному
меню насадки).
25
26
27
28
Вращение
по часовой
стрелке
Вращение
против
часовой
стрелки
Увеличение
параметра,
перемещение
вверх
Уменьшение
параметра,
перемещение
вниз
ИСПОЛЬЗОВАНИЕ ПЛАНКИ WEAVER
21
LED ИК-осветители Pulsar-805/Pulsar-940/Pulsar- X850
(#79071/79076/79074)
Лазерный ИК-осветители Pulsar AL-915 (#79132)
Насадка оборудована дополнительной планкой Weaver (15) с
помощью которой Вы можете установить дополнительные
аксессуары (предварительно необходимо демонтировать съемный
ИК-осветитель):
Короткое
нажатие
Длительное
нажатие
Контроллер (28)
Вход в
горячее меню
Вход в
основное меню
Кнопка ON (25)
Отключение
дисплея
(Display Off)
Выключение
прибора
Кнопка IR (26)
IR1->IR2->
IR3->IR1
Выключение
IR
Кнопка RIGHT (27)
REC
SumLight
