www.ctvcctv.ru
11

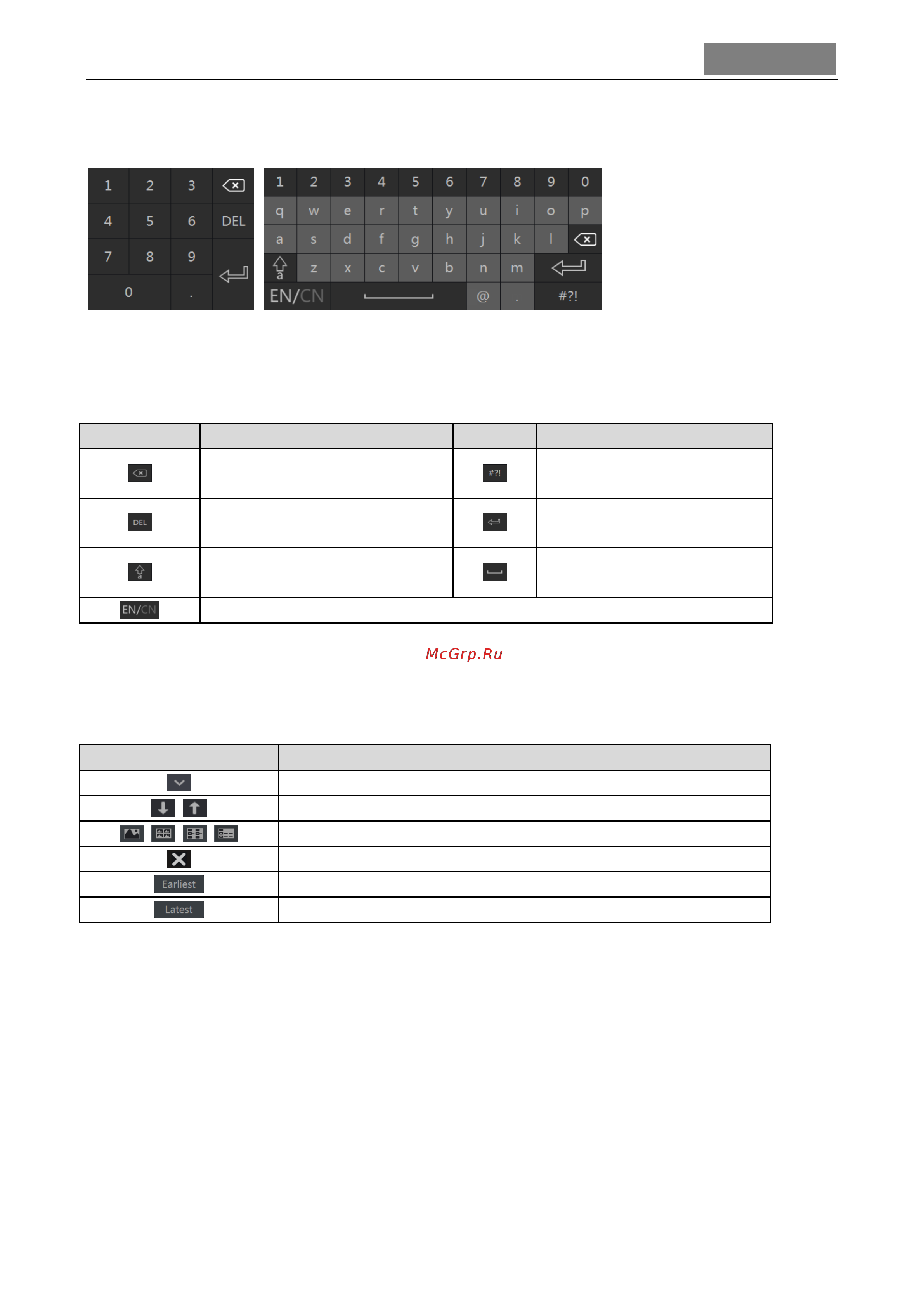

2.4 Ввод текста
Для ввода значений в системе используется две клавиатуры: цифровая и буквенно-цифровая,
используемая для ввода как цифр, так и букв, и знаков пунктуации. Для ввода текста также
используются вспомогательные кнопки.
Кнопка
Значение
Кнопка
Значение
Backspace. Удаление предыдущего
значения
Переключение знаков
пунктуации
Delete. Удаление следующего
значения
Ввод
Регистр. Преобразование букв в
прописные или строчные
Пробел
Переключение языка ввода
2.5 Кнопки общего назначения
Кнопка
Значение
Отображение списка меню
Изменение порядка списка
Переключение режимов отображения видеоокон
Закрыть окно
перейти к ранней дате записи видеоархива
перейти к последней дате записи видеоархива
3 Мастер (Wizard) и Основной интерфейс
3.1 Запуск Мастера (Wizard)
Мастер (Wizard) - это инструмент, который поможет быстро и наглядно осуществить
необходимые настройки видеорегистратора. После того как будет загружена система
видеорегистратора, выберите необходимый язык системы и затем следуйте инструкции
Мастера (Wizard) для завершения настройки устройства.
Вверху окна запуска системы отобразится информация о количестве и статусе
