www.ctvcctv.ru
32

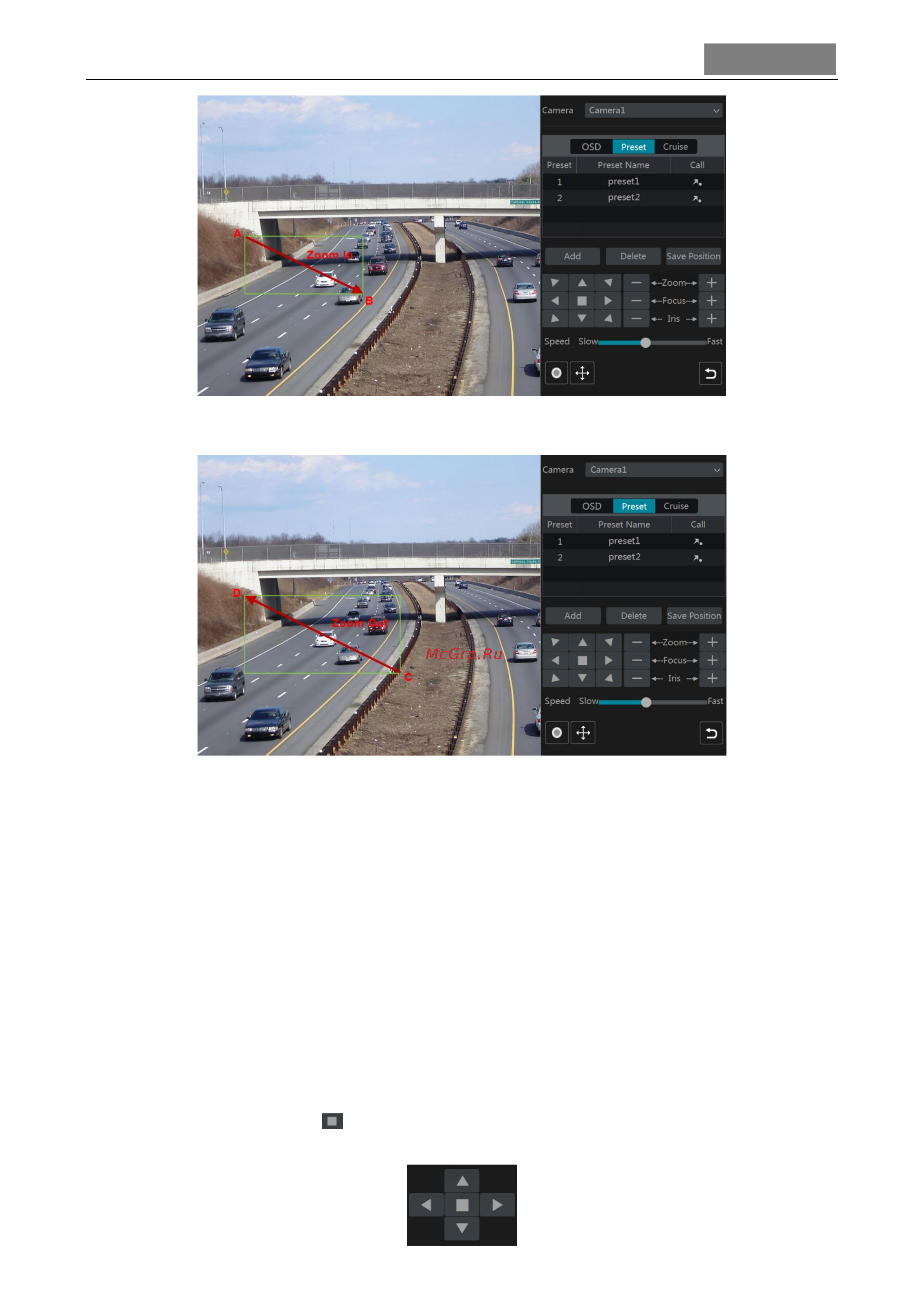

Для уменьшения масштаба изображения выделите прямоугольник от нижнего правого угла
до верхнего левого (от точки C до точки D).
3D управление при помощи мыши
Нажмите дважды левой клавишей мыши в любой точке видеоокна. Размер изображения
будет увеличен вдвое и отцентрирован по выбранной точке. Нажмите и удерживайте левую
кнопку маши в любой точке видеоокна, чтобы увеличить масштаб изображения. Для
уменьшения масштаба изображения нажмите и удерживайте правой клавишу мыши.
Установите курсор мыши в любой точке видеоокна. Для увеличения масштаба изображения
прокручивайте колесико мыши вверх, для уменьшения – вниз.
Управление OSD-меню камеры
Перед тем как управлять экранным меню камеры, необходимо установить протокол
управления CoC в соответствующем разделе меню регистратора. Нажмите на «OSD» для
перехода в интерфейс управления экранным меню камеры. Для вызова экранного меню
камеры нажмите на кнопку . Назначения кнопок раздела указаны в следующей таблице
ниже:
