www.ctvcctv.ru
18

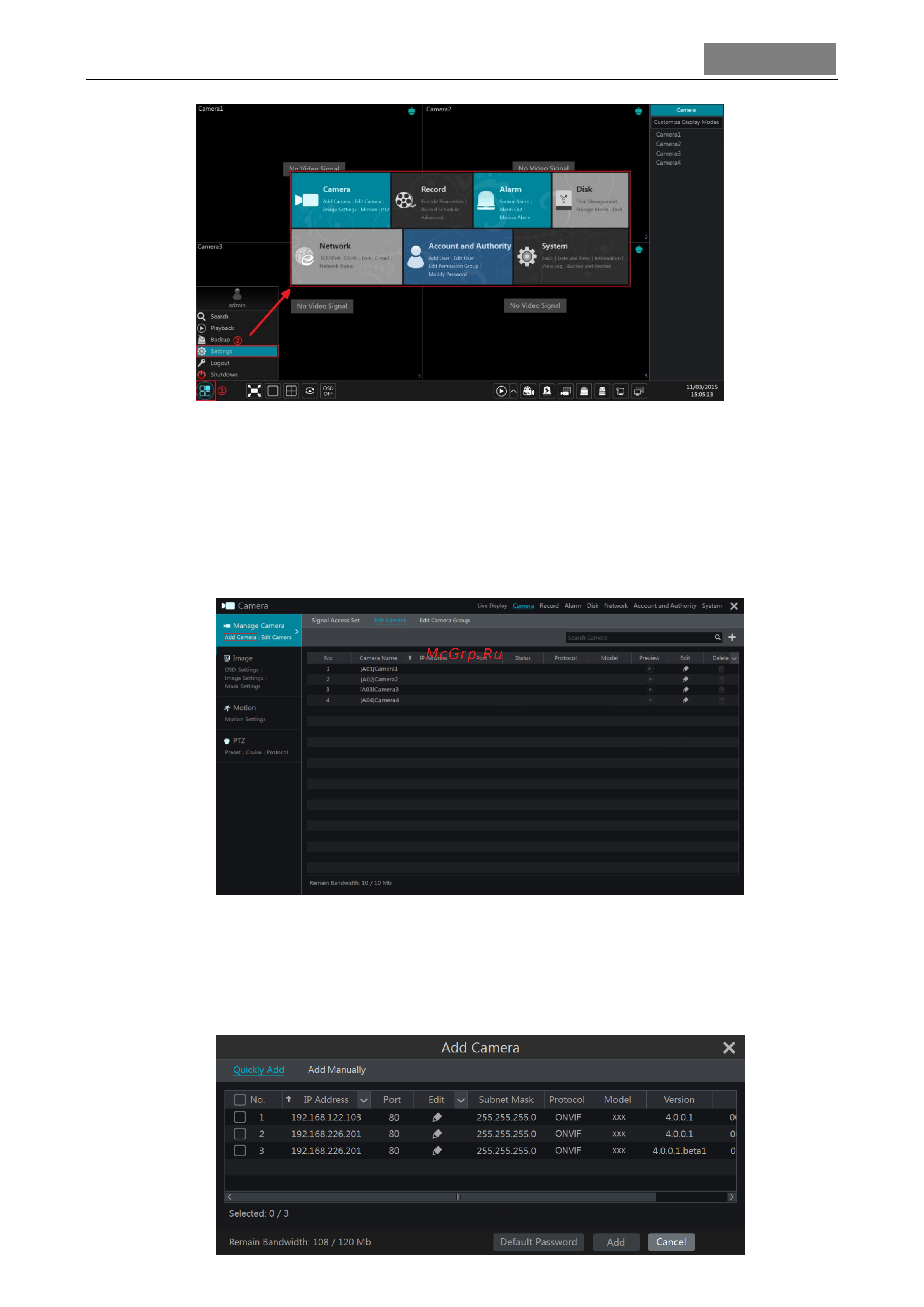

Панель настройки состоит из семи модулей. Каждый модуль включает соответствующие
разделы настройки. Ниже в качестве примера рассмотрен модуль «Camera» [Камера].
Модуль «Camera» [Камера] включает такие разделы как «Add Camera» [Добавление
камеры], «Edit Camera» [Редактирование камеры], «Image Settings» [Настройка изображения],
«Motion» [Движение], «PTZ» [PTZ]. Для перехода в окно настройки параметров камеры
нажмите на кнопку «Camera» [Камера].
В левом боковом меню отображены дополнительные функции настройки параметров
камеры. Нажмите на необходимую функцию для перехода в соответствующее окно
настройки. Например, для перехода в окно настройки добавления камеры нажмите на кнопку
«Add Camera» [Добавление камеры].
