www.ctvcctv.ru
31

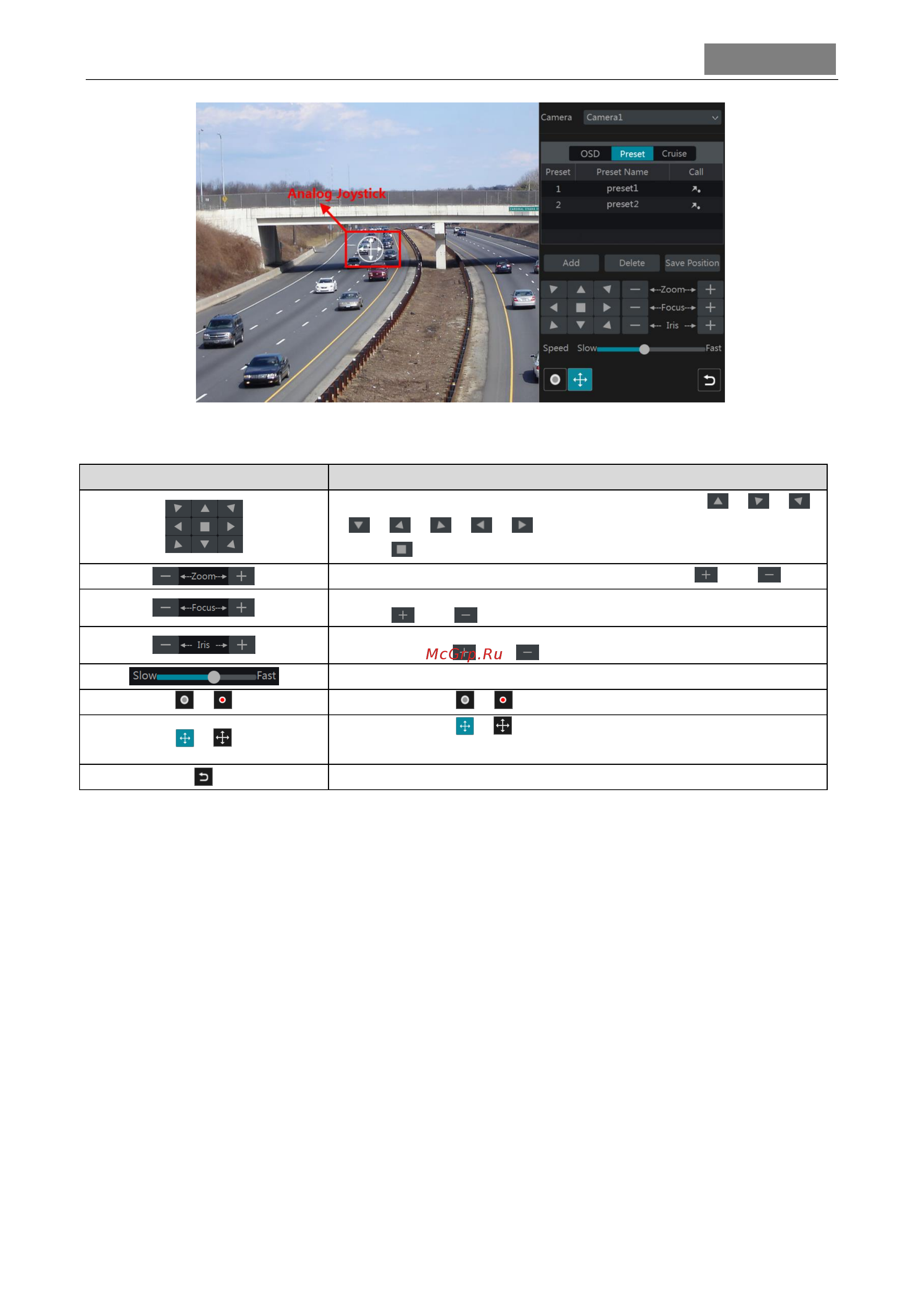

Описание кнопок управления PTZ приведено в таблице ниже.
Кнопка
Значение
Для поворота камеры или платформы нажмите кнопки / /
/ / / / / . Чтобы остановить вращение нажмите
кнопку .
Для масштабирования изображения нажмите кнопку или .
Для увеличения или уменьшения фокусного расстояния нажмите
кнопку или .
Для увеличения или уменьшения значения открытия диафрагмы
нажмите кнопку или .
Отрегулируйте скорость вращения камеры ( медленно-----быстро)
/
Нажмите кнопку / чтобы начать /остановить запись.
/
Нажмите кнопку / , чтобы показать или скрыть курсор
джойстика в видеоокне.
Возврат в окно предварительного просмотра.
Управление виртуальным джойстиком
Виртуальный джойстик позволяет осуществлять быстрое управление PTZ устройствами. Для
поворота PTZ камеры или платформы перемещайте джойстик в видеоокне. Чем дальше от
середины видеоокна вы будете перемещать виртуальный джойстик, тем быстрее будет
вращаться камера/платформа. Камера/платформа перестанут поворачиваться, как только вы
перестанете перемещать джойстик.
Управление 3D
Нажмите на любой области видеоизображения. При помощи мыши выделите прямоугольник
от левого верхнего угла до нижнего правого (от точки A до точки B). Рамки выделенной зоны
будут обозначены зеленым, а изображение в выделенном прямоугольнике будет увеличено.
