Настройка монитора | 13
Подключение монитора
ОСТОРОЖНО! Перед началом выполнения каких-либо действий,
указанных в этом разделе, выполните инструкции по безопасности.
ПРИМЕЧАНИЕ. Не подключайте все кабели монитора к одному компьютеру.
Для подключения компьютера к монитору выполните следующие действия.
1.
Выключите компьютер и отсоедините кабель питания.
2.
Подключите кабель VGA/HDMI/аудио к монитору и компьютеру.

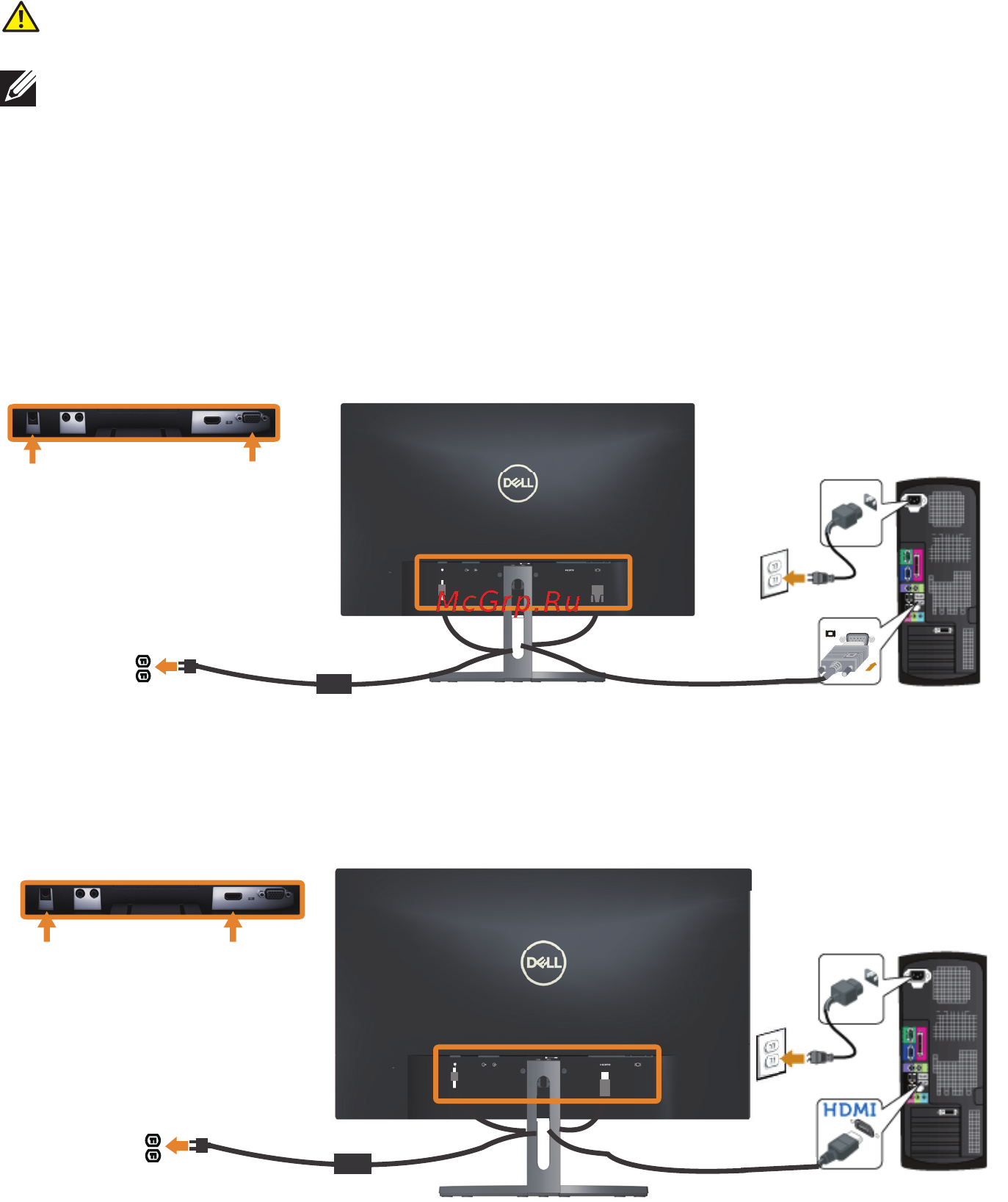

Подключение VGA кабеля(приобретаемого отдельно)
Подключение кабеля HDMI
