PERCo-LBP85.2
www.perco.ru
5. ЭКСПЛУАТАЦИЯ
Запрещается!
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ГАРАНТИЙНЫЙ ТАЛОН
Замок дверной врезной электромеханический PERCo-LBP85.2
Серийный номер 6 5 2
Дата выпуска ______________ 201__ года
Штамп ОТК
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Дата продажи «____» ______________ 201__ года
___________________________________
(подпись, штамп)
Линия отреза
Отрывной талон на гарантийный ремонт

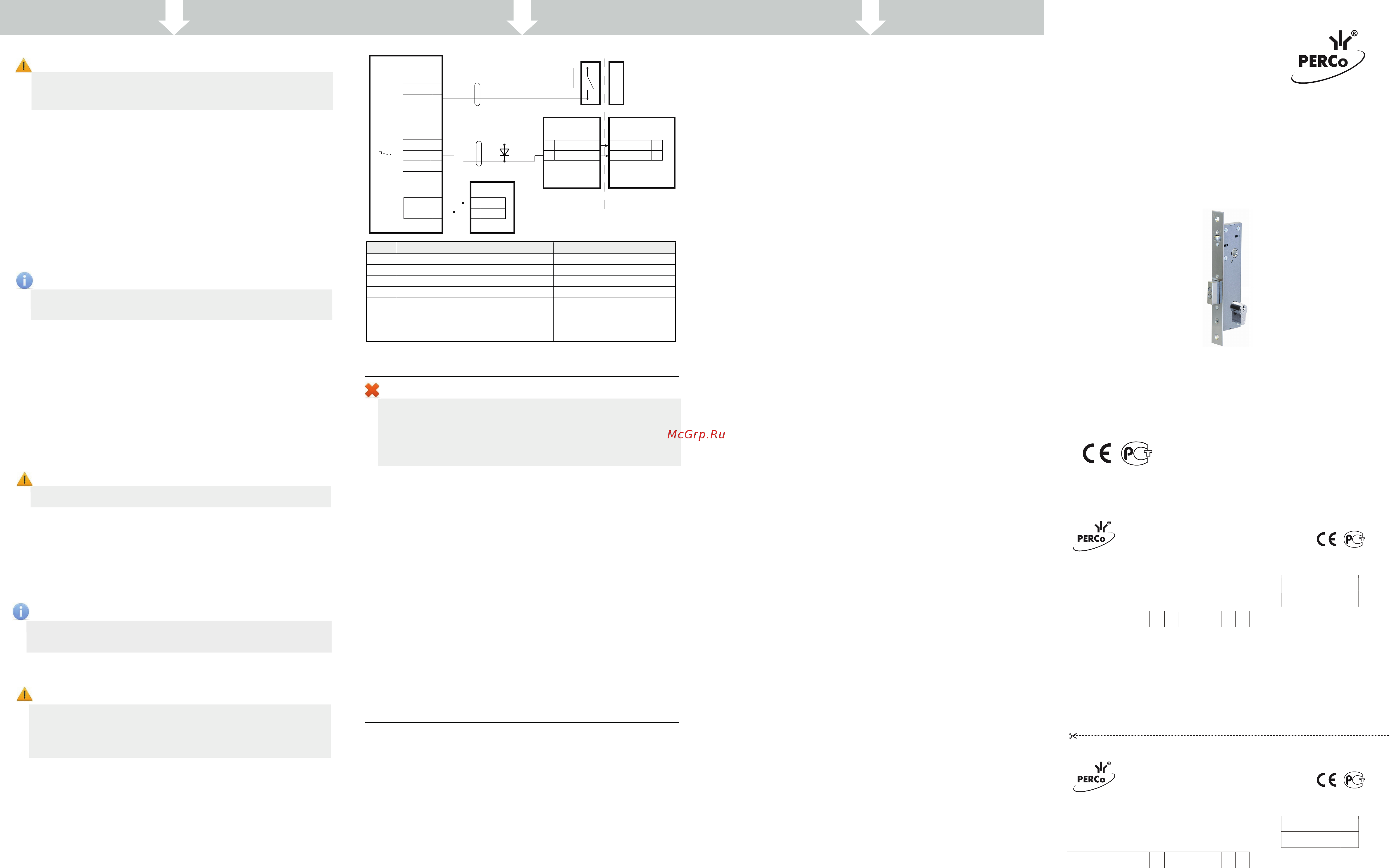

Рис. 4. Схема подключения замка
Обозн. Название
Примечание
1 Кабель управления к контроллеру СКУД
2 Кабель магнитного датчика двери (геркона)
A1 Блок питания стабилизированный 12 V, 0,5 A
A2 Контроллер управления замком
A3 Контактная группа
А4 Замок
S1 Магнитный датчик двери (геркон)
15-18 B(BZW06-15B, P6KE16CA)СупрессорVD1
A2
Замок врезной
электромеханический
для дверей из
алюминиевого профиля
Паспорт и
руководство по эксплуатации
РОСС. RU.СП26.Н03588
ТУ 4981-049-88226999-2014
Сервисные центры
• Эксплуатировать замок при напряжении источника питания, не
соответствующем указанному в его технических характеристиках.
• Эксплуатировать замок в условиях, не соответствующих требова-
ниям условий эксплуатации.
• Эксплуатировать замок в агрессивных средах с содержанием в
атмосфере кислот, щелочей, масел и т. п.
Замок является нормально открытым устройством, то есть в нормаль-
ном состоянии (при отсутствии напряжения) при закрытой двери замок
разблокирован.
При открытии двери из корпуса замка автоматически выдвигается ролик
блокиратора. При закрытии двери ролик блокиратора утапливается в
корпус замка, и автоматически выдвигается засов. Происходит запира-
ние двери.
Запирание замка производится подачей и удерживанием напряжения
+12В на клеммах контактной группы замка (потенциальный режим
работы контроллера
СКУД). При запертом замке блокируется возмож-
ность поворота фалевой ручки.
Отпирание замка производится одним из следующих способов:
• Поворотом ключа в механизме секретности. Ключ необходимо
повернуть до упора и удерживать в таком положении до момента
открытия двери.
• Снятием напряжения с контактной группы замка.
После отпирания замка открытие двери осуществляется поворотом
ручки (примерно на 20º). При повороте ручки засов задвигается внутрь
корпуса и появляется возможность открыть дверь. Отслеживание откры-
тия двери осуществляется по состоянию датчика двери (геркона) или по
состоянию контактной группы замка (разрыву цепи замка).
Предприятие-изготовитель гарантирует соответствие замка врезного
электромеханического PERCo-LBP85.2 для дверей из алюминиево-
го профиля требованиям безопасности, электромагнитной совмести-
мости при с
облюдении потребителем правил хранения, монтажа и
эксплуатации, изложенных в настоящем руководстве по эксплуатации.
Гарантийный срок эксплуатации замка составляет 12 месяцев со дня
продажи. При отсутствии даты продажи и штампа организации продавца
в гарантийном талоне гарантийный срок исчисляется со дня изготовле-
ния.
В течение гарантийного срока предприятие-изготовитель производит
бесплатный ремонт замка.
Гарантия не распространяется на замки, имеющие повреждения корпу-
са или подвергшиеся разборке потребителем.
Расходы по транспортировке к месту ремонта и обратно несет потреби-
тель.
При покупке замка требуйте отметку даты ег
о продажи в гарантийном
талоне и проверяйте комплектность замка согласно данному руководству.
В случае возникновения каких-либо вопросов, связанных с монтажом
или эксплуатацией замка, обращайтесь в службу поддержки компании
PERCo.
PERCo-BP1
PERCo-BP2
с запорной планкой
Замок дверной врезной электромеханический PERCo-LBP85.2
Серийный номер 6 5 2
Дата выпуска ______________ 201__ года
Штамп ОТК
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Дата продажи «____» ______________ 201__ года
___________________________________
(подпись, штамп)
PERCo-BP1
PERCo-BP2
с запорной планкой
4.3 Порядок монтажа
Внимание!Внимание!
Внимание!
Внимание!
Для установки замка и запорной планки используйте соответствую-
щие шаблоны из комплекта поставки. При разделке отверстий и
установочного паза необходимо обеспечить точность, указанную на
шаблонах.
Номера позиций даны в соответствии с рис. 1. Используемые при монта-
же типы кабелей указаны в табл. 1.
При монтаже замка придерживайтесь следующей последовательности
действий:
1. Распакуйте замок и контактную группу в сборе, проверьте комплект
поставки согласно разделу 3.
2. При помощи заклепочника установите резьбовые заклепки в заранее
подготовленные отверстия в профиле дверного полотна.
3. Для замка с запорной планкой PERCo-BP1. Установите замок (1) в
заранее подготовленный паз в профиле дверного полотна и закрепите
его двумя винтами M4х16 (5) из комплекта поставки (см. рис. 2).
4. Для замка с запорной планкой PERCo-BP2. Уст
ановите замок (1) в
заранее подготовленный паз в профиле дверного полотна. Подложите
под точки крепления замка стойки из комплекта поставки, после чего
закрепите замок винтами M4х16 (5) (см. рис. 3).
При установке запорной планки необходимо обеспечить зазор
между лицевой планкой замка и запорной планкой 3±1,5 мм.
При использовании замка в качестве исполнительного устройства в
составе СКУД рекомендуется для защиты устройства, подающего
управляющие сигналы, установить на клеммы контактной группы
замка двунаправленный супрессор BZW06-15B или P6KE16CA или
стабистор иной марки с аналогичными характеристиками (см.рис. 4).
13. Подключите контактную группу замка и датчик двери (геркон) к
контроллеру СКУД согласно схеме, приведенной на рис. 4.
14. Проверьте работу замка:
• При открытой двери
утопите ролик блокиратора (4) в корпус замка.
Из корпуса выдвинется засов (3). Удерживая ролик блокиратора в
утопленном положении, поверните до упора ручку замка. При этом
засов вернется в исходное положение внутрь корпуса замка. Продол-
жая удерживать блокиратор в утопленном положении, отпустите
ручку замка. Засов выдвинется из корпуса замка. Отпустите ролик
блокиратора. Засов вернется в исходное положение в корпус замка.
• Закройте дверь. Подайте на замок напряжение +12 В, замок автома-
тически заблокирует дверь, не позволяя открыть ее нажатием на
фалевую ручку.
• Для проверки механического отпирания замка вставьте ключ (14) в
механизм секретности и поверните его до упора в сторону засова.
Удерживая ключ, откройте дверь, нажав на фале
вую ручку.
• Повторите проверку несколько раз.
При необходимости демонтаж замка производите в обратной последо-
вательности.
Примечание:
Если стойки из комплекта поставки не подходят для используемого
типа алюминиевого профиля, то самостоятельно подберите стойки
с необходимой высотой.
5. Установите механизм секретности (11) и зафиксируйте его винтом (10)
через отверстие в лицевой планке замка (длина винта 35 - 45 мм).
6. Установите декоративные накладки (13) и ручки (15) в соответствии с
рекомендациями изготовителя. После установки ручки должны легко
поворачиваться.
7. Подведите кабель управления от контроллера СКУД к месту установ-
ки запорной планки с контактной группой в профиле дверной коробки.
Используйте тип кабеля №1. Способ прокладки кабеля определяется
установщиком замка по месту.
8. Для запорной планки PERCo-BP1. В профиль дверной коробки
установите пластину из комплекта поставки и зафиксируйте ее винтом
M4х10 (см. рис. 2). Установите вторую пластину аналогичным обра
зом.
9. Соедините кабель управления с клеммами (8), установленными на
контактной группе. Для этого обожмите концы кабеля в зажимы клемм.
10. Для запорной планки PERCo-BP1. Установите запорную планку (6)
в сборе с контактной группой (7) в заранее подготовленный паз в профи-
ле дверной коробки. Закрепите запорную планку двумя винтами M4х10
(9) из комплекта поставки.
11. Для запорной планки PERCo-BP2. Установите запорную планку (6)
в сборе с контактной группой (7) в заранее подготовленный паз в профи-
ле дверной коробки. Подложите под точки крепления запорной планки
стойки из комплекта, после чего закрепите ее на профиле дверной
коробки двумя винтами M4х25 (9).
Примечание:
Если стойки из комплекта поставки не подходят для используемого
типа алюминиевого профиля, то самостоятельно подберите стойки
с необходимой высотой.
12. При необходимости произведите установку датчика двери (геркона).
Используйте тип кабеля №2. Датчик должен быть установлен таким
образом, чтобы замыкание контакта происходило при закрытой двери.
Вход
NС
C
NO
+12V
VD1
Контактная
Замок
magnet
S1
A1
A3
A4
Контакт 1
Контакт 2
1
2
Контакт 1
Контакт 2
1
2
Контроллер
СКУД
группа
IN
GND
Выход
+U
GND
+12V
+U
GND
