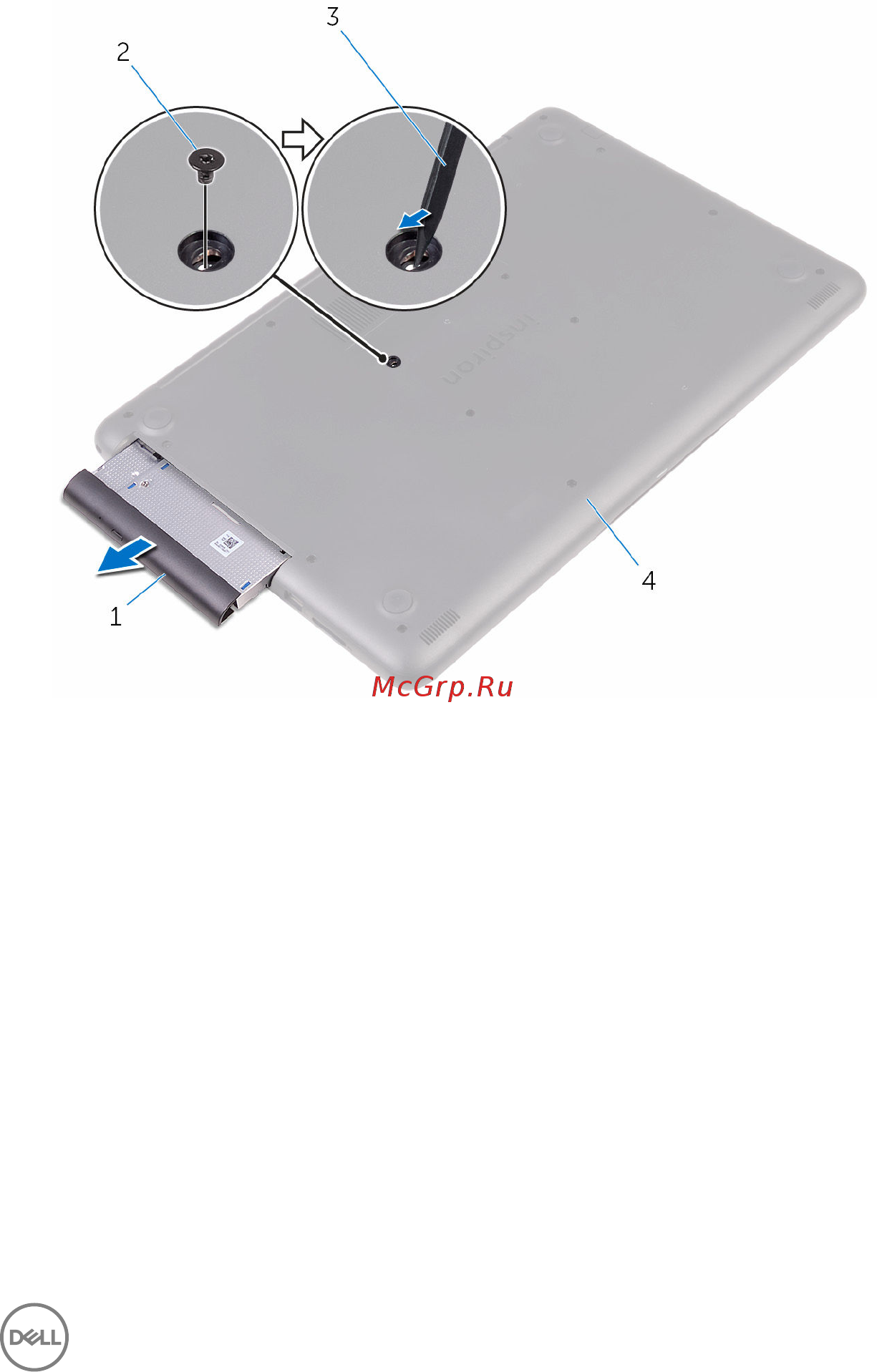

3 Выдвиньте оптический дисковод в сборе из отсека для оптического
дисковода.
1 оптический дисковод в сборе 2 винт M2x4
3 пластмассовая палочка 4 нижнюю крышку
4 Выверните винты, которыми консоль оптического дисковода крепится к
оптическому дисководу.
17
