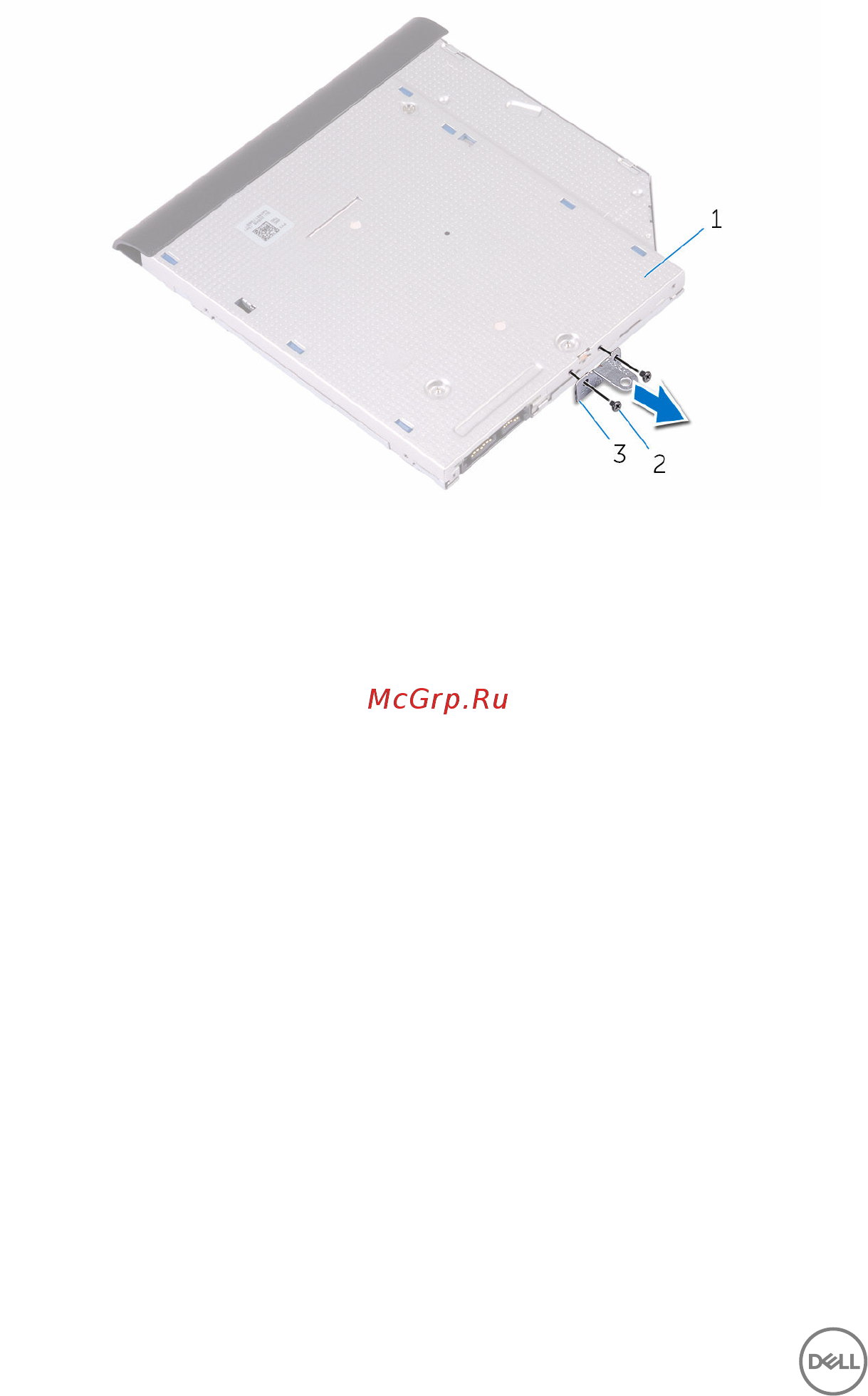

5 Снимите консоль оптического дисковода.
1 оптический дисковод 2 винты M2x3 (2)
3 консоль оптического
дисковода
18
