Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [19/116] 221848
![Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [19/116] 221848](/views2/1264462/page19/bg13.png)

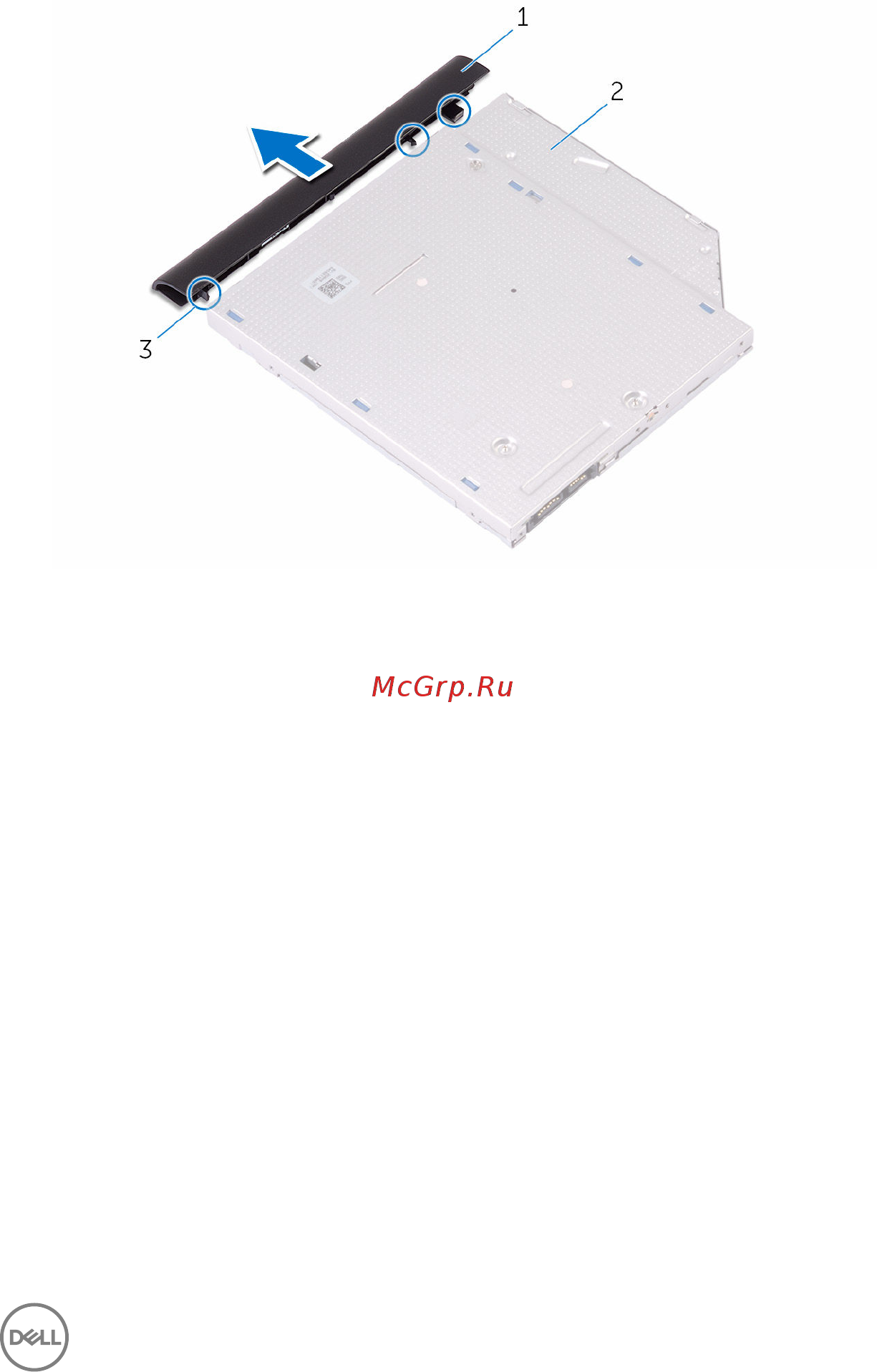

6 Аккуратно потяните лицевую панель оптического дисковода и снимите ее с
оптического дисковода.
1 лицевая панель оптического
дисковода
2 оптический дисковод
3 выступы (3)
19
