7 Отсоедините кабель динамиков и кабель батарейки типа «таблетка» от
системной платы.

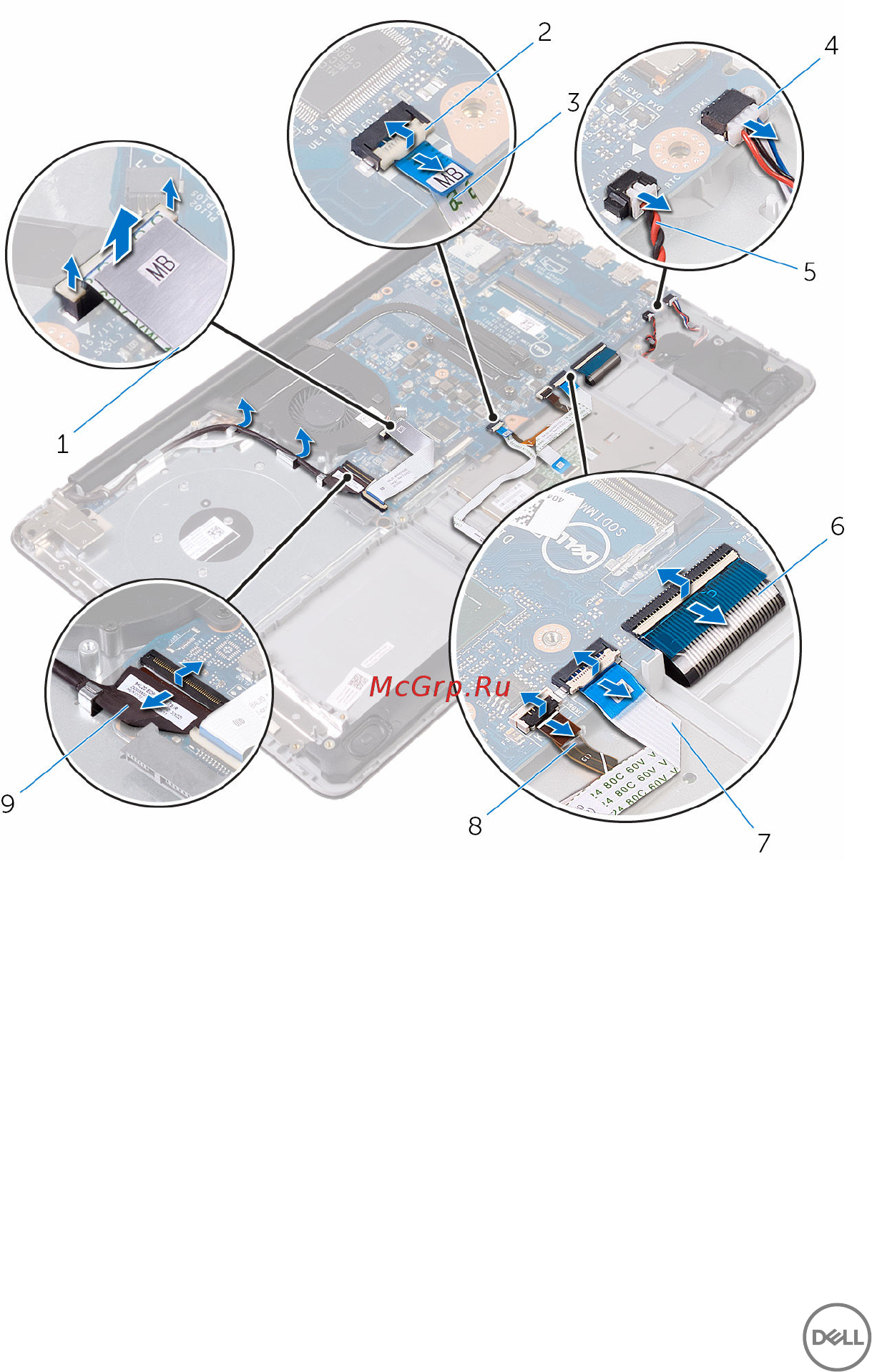

1 кабель соединительной
планки оптического
дисковода
2 защелки (4)
3 кабель платы индикаторов
состояния
4 кабель динамика
5 кабель батарейки типа
«таблетка»
6 кабель клавиатуры
7 кабель сенсорной панели 8 кабель подсветки
клавиатуры
9 кабель дисплея
62
