8 Извлеките винты, с помощью которых системная плата крепится к упору для
рук и клавиатуре в сборе.
9 Извлеките винт крепления радиатора в сборе к системной плате.
10 Аккуратно переверните системную плату в сборе.

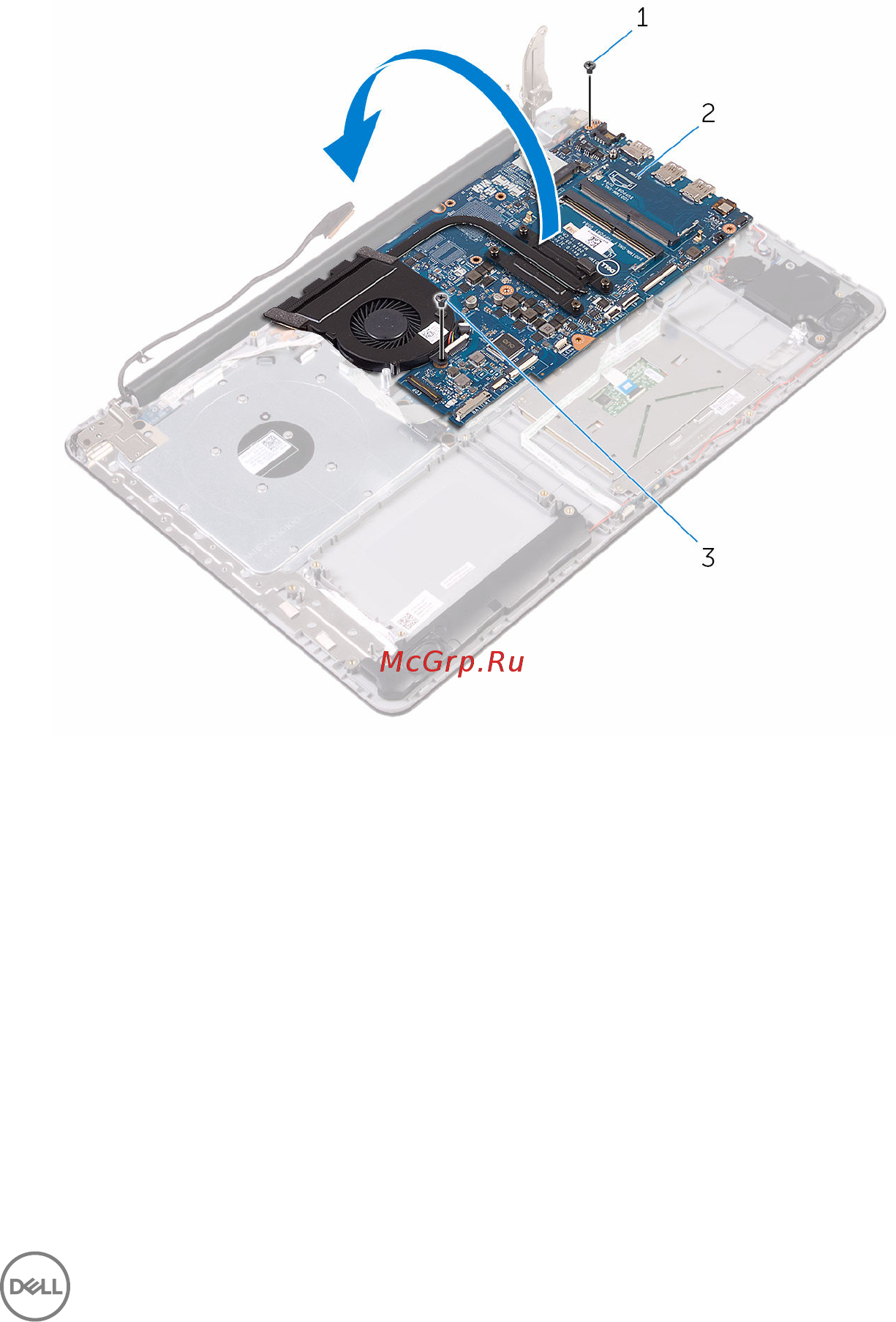

1 винт M2.5x5 2 системная плата
3 винт M2.5x5
11 Приподнимите защелку и отключите кабель разъема адаптера питания от
системной платы.
12 Отсоедините кабель кнопки питания от системной платы.
63
