Dors 1170d [4/9] Внешний вид и функциональные элементы прибора

ВНЕШНИЙ ВИД И ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ

ПРИБОРА

Вид спереди

Вид сзади

1170

Кнопка

управления

Камера общего вида

Монитор

Разъём подключения

адаптера

электропитания

Камера

с увеличением 10х

Интеллектуальный

антистоксовкий

датчик (содержит

выходную апертуру

лазера)

Просмотровая щель

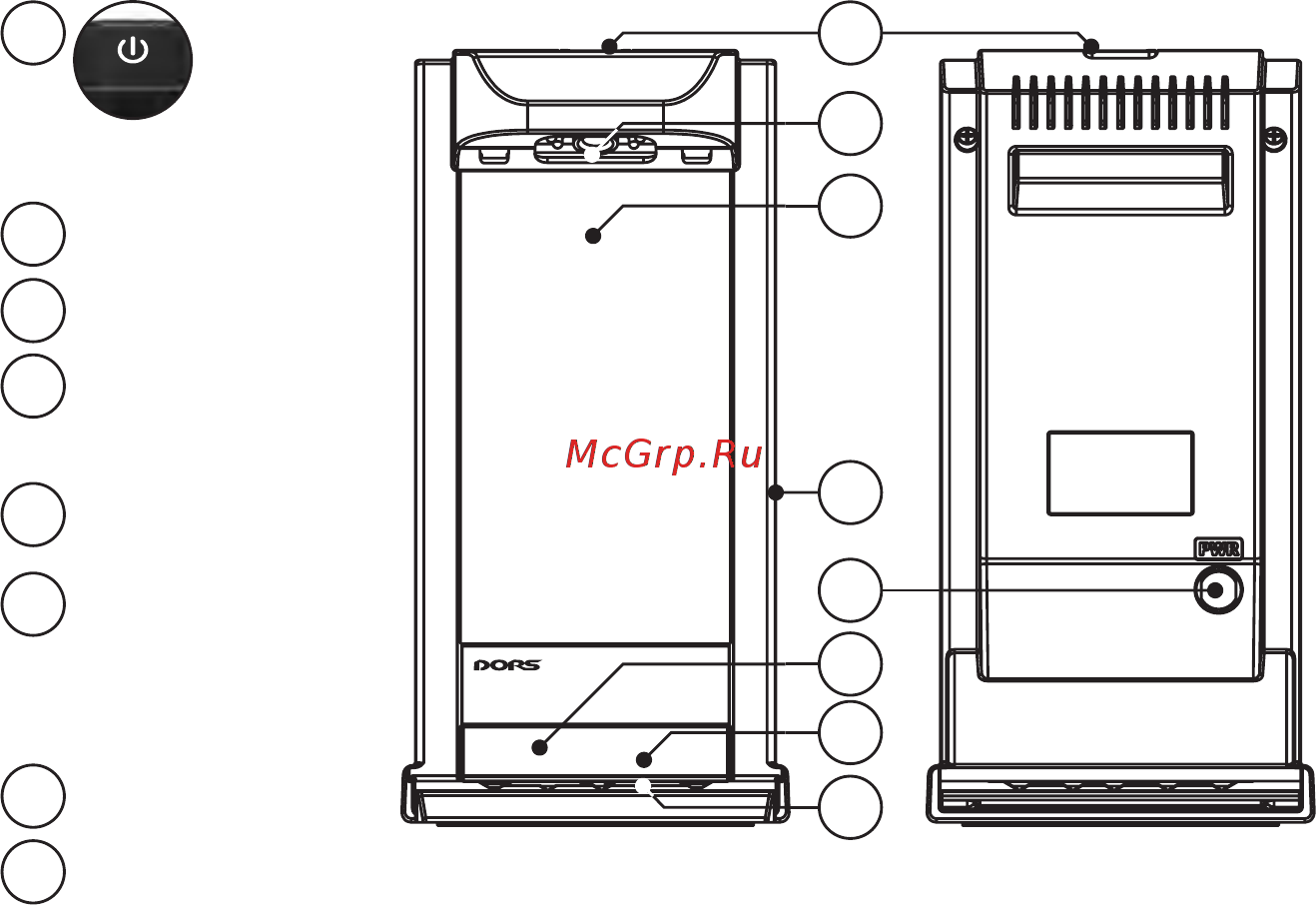

Рис. 1 Внешний вид прибора

Разъем miniUSB (цифровой видеовыход)

Кнопка управления (Рис. 1 (1)) предназначена для включения и вы-

ключения прибора, а также переключения режимов подсветки прос-

мотровых зон камеры общего вида и камеры с увеличением 10х. Кнопка

реагирует на краткое, продолжительное и двойное нажатие.

Монитор (Рис. 1 (3)), расположенный в средней части передней

панели детектора, предназначен для отображения общего вида банк-

ноты в инфракрасном излучении, вида фрагмента банкноты с увели-

чением 10х, а также результатов определения типа люминофора анти-

стоксовской метки. Кроме того, на мониторе в левом нижнем углу

отображается текущий режим работы детектора.

Камера общего вида (Рис. 1 (2)), размещенная в верхней части

детектора, позволяет отобразить банкноту на мониторе в натуральную

величину. Для наблюдения нужно поместить банкноту перед детек-

тором, положив ее на поверхность стола или держа в руках. Камера

формирует изображение в инфракрасном излучении, что позволяет

наблюдать общее расположение ИК-меток на поверхности банкноты.

Камера общего вида оснащена источниками подсветки с длиной

волны 850 нм и 940 нм. Для проверки М-метки на российских рублях эти

источники включаются попеременно, в результате чего М-метка на мо-

ниторе детектора периодически появляется и исчезает.

Просмотровая щель (Рис. 1 (7)) расположена в нижней части кор-

пуса и предназначена для введения банкноты узкой стороной вперед,

для наблюдения ее на мониторе с увеличением 10х, контроля УФ-меток

и антистоксовской метки. Когда банкнота введена в просмотровую ще-

ль, на монитор автоматически выводится изображение с камеры с уве-

личением 10х, при этом включается антистоксовский датчик. Если в

просмотровой щели нет банкноты, на экран выводится изображение с

камеры общего вида, а антистоксовский датчик выключен.

Камера с увеличением 10х (Рис. 1 (5)) находится в нижней левой

части детектора, непосредственно над просмотровой щелью. Её прос-

мотровая зона видна оператору через прозрачное окно в передней па-

нели корпуса детектора. Эта камера оснащена тремя источниками под-

светки для контроля различных защитных признаков:

• Белая двухсторонняя косопадающая подсветка позволяет наб-

людать микроструктуру печатного слоя банкноты в видимом све-

те, включая тангирные сетки и гильоши, а также микротекст.

Увеличение камеры достаточно для надежного определения

признаков орловской многокрасочной печати. За счет малого угла

падения света визуализируется рельеф и структура поверхности

бумаги, высота рельефа печатного слоя, а также микроперфо-

рация.

• Инфракрасная двухсторонняя косопадающая подсветка предназ-

начена для проверки инфракрасных меток и их микроструктуры.

Совместно с белой подсветкой она позволяет надежно подтвер-

дить подлинность орловской печати метамерными красками и ви-

зуализировать выпуклый рельеф бумаги в зонах, запечатанных

метамерными красками, что позволяет подтвердить использова-

ние металлографского способа печати;

• Ультрафиолетовая подсветка с длиной волны излучения 365 нм

позволяет визуализировать ультрафиолетовые метки и прове-

рить отсутствие фонового свечения бумаги. При этом обеспечи-

вается надежное наблюдение микроструктуры меток, включая

светящиеся волокна бумаги.

• При включенной белой и ультрафиолетовой подсветке, непосред-

ствен ное наблюдение просмотровой зоны через окно в передней

части корпуса, позволяет точнее позиционировать банкноту и

быстрее находить зону для последующего контроля с увеличени-

ем для наблюдения микроструктуры, контролировать фоновое

свечение бумаги и наблюдать крупногабаритные ультрафиоле-

товые метки без увеличения.

Интеллектуальный антистоксовский датчик (Рис.1 (6)) распо-

ложен в правой нижней части корпуса детектора непосредственно над

просмотровой щелью. Он предназначен для прямого наблюдения от-

клика антистоксовской метки на лазерное излучение через прозрачное

окно. Кроме того, этот датчик производит инструментальное обнару-

жение и определение типа люминофора метки, что позволяет более

точно подтвердить подлинность метки.
