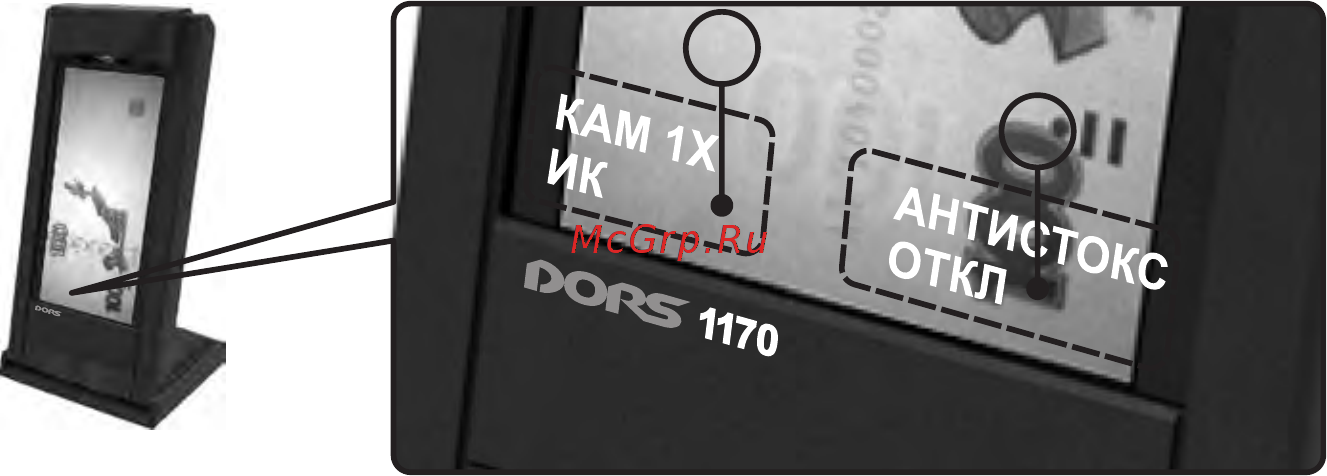

Рис. 4 Сообщения на мониторе прибора
Области монитора с индикацией о текущем режиме проверки
приведены на Рис. 4.
Функции кнопки управления (Рис. 1 (3)):
1 Продолжительное нажатие кнопки в течение примерно 1 сек. на
выключенном приборе включает его.
2 В режиме общего вида (Рис.2), однократное короткое нажатие на
кнопку переключает источник подсветки просмотровой зоны камеры
общего вида между режимом ИК-контроля и режимом наблюдения
М-меток:
• Для ИК-контроля (1x ИK) используется широкополосная подсвет-
ка банкноты ИК-излучением в диапазоне 830 нм – 960 нм;
• Для контроля М-метки (1x ИK-М), происходит периодическое пе-
реключение длины волны излучения с 850 нм на 940 нм и наобо-
рот. В результате, изображение M-метки, если она имеется в ис-
следуемой банкноте, появляется и исчезает на мониторе прибо-
ра.
3 В режиме увеличения (Рис.3), однократное короткое нажатие на
кнопку управления позволяет последовательно выбирать следую-
щие виды подсветки просмотровой зоны камеры с увеличением 10х:
• постоянную белую подсветку (10x БЕЛЫЙ);
• чередующуюся подсветку для контроля печати метамерными
красками (10x ОРЛОВСКИЙ);
• постоянную ИК-подсветку (10x ИК);
• постоянную УФ-подсветку (10x УФ).
Далее виды подсветки повторяются по кругу. Двойное нажатие на
кнопку управления изменяет порядок перебора видов подсветки на
обратный.
4 Продолжительное нажатие на кнопку управления в течение пример-
но 1 сек. во всех режимах выключает прибор.
Примечание: Состояние источника подсветки запоминается в от-
дельности для режима общего вида и для режима увеличения, оно авто-
матически восстанавливается после повторного входа в соответству-
ющий режим.
Общая проверка ИК-меток
Поместите проверяемую банкноту непосредственно перед прибо-
ром. На банкноту не должен падать прямой солнечный свет или свет от
мощных источников искусственного освещения. В противном случае
наблюдение метки будет затруднено или вовсе невозможно. Включите
режим ИК-контроля (индикация на мониторе (поз.1 Рис.4) 1x ИK).
Наблюдайте изображение ИК-меток на мониторе прибора.
Проведите сравнение изображения с приведенным в карте меток для
соответствующего типа банкноты.
Проверка «М»-меток
Поместите проверяемую банкноту непосредственно перед прибо-
ром. На банкноту не должен падать прямой солнечный свет или свет от
мощных источников искусственного освещения. В противном случае
наблюдение метки будет затруднено или вовсе невозможно. Включите
режим контроля «М»-метки (индикация на мониторе (поз.1 Рис.4) 1x
ИK-М). Наблюдайте изображение ИК-меток на мониторе монитора.«М»-
метки должны отчетливо мерцать с периодичностью примерно 2 раза в
секунду.
Наличие и положение «М»-метки можно проверить по карте меток
для соответствующего типа банкноты.
Проверка орловской печати ИК-меток
Поместите проверяемую банкноту в просмотровую щель. Включите
режим контроля орловской печати (индикация на мониторе (поз.1
Рис.4) 10x ОРЛОВСКИЙ). Глядя на просмотровую зону камеры с увели-
чением 10х, переместите в нее инфракрасную метку, напечатанную
методом орловской печати. Часть ее напечатана ИК-прозрачной (мета-
мерной) краской, а другая, соприкасающаяся часть напечатана ИК-
непрозрачной краской. Убедитесь, что на мониторе изображение одной
части метки периодически полностью исчезает, а изображение другой
части метки сохраняется. Проконтролируйте, что тонкие линии рисунка
переходят из одной части в другую без видимых разрывов и ступенек.
Положение метки, подходящей для контроля, можно найти в карте
меток для соответствующего типа банкноты .
Проверка металлографской печати
Поместите проверяемую банкноту в просмотровую щель. Включите
режим контроля орловской печати (индикация на мониторе (поз.1
Рис.4) 10x ОРЛОВСКИЙ). Глядя на просмотровую зону камеры с увели-
чением 10х, переместите в нее участок банкноты с графическими эле-
ментами, напечатанными металлографской печатью ИК-прозрачной
(метамерной) краской и имеющими высокий рельеф. Убедитесь, что
когда на мониторе изображение графических элементов периодически
исчезает, на его месте просматривается рельеф деформированной
бумаги.
Проконтролируйте, что рельеф сохраняется точно в тех же местах и
имеет ту же форму, что и сам графический элемент. Положение зоны
банкноты, подходящей для контроля, можно найти в карте меток для
соответствующего типа банкноты. Этот вид контроля можно совмещать
с детальной проверкой ИК-меток.
ОПИСАНИЕ РЕЖИМОВ ПРОВЕРКИ
11
1
2
Black
