Центральная часть просмотровой зоны антистоксовского датчика
подсвечивается белым светом, чтобы облегчить позиционирование
метки для контроля. Лазерный луч сфокусирован в узкое пятно в сред-
ней части просмотровой зоны. При обнаружении отклика метки детек-
тор выключает вспомогательную белую подсветку просмотровой зоны,
что позволяет оператору непосредственно наблюдать отклик метки (в
виде небольшой светящейся точки) и определить его цвет.
Одновременно, детектор определяет тип метки и отображает его в
правой нижней части монитора.
Цифровой видеовыход (Рис.1 (8)) может быть использован для
передачи изображения на компьютер, подключаемый к прибору при
помощи кабеля miniUSB. Если на компьютере установлен соответст-
вующий драйвер, то подключенный прибор воспринимается им как
источник видеоизображения. С помощью стандартных программных
средств это изображение может быть выведено на монитор компью-
тера, сохранено в виде цифровой фотографии или видеоролика.
Текстовые сообщения, отображаемые на мониторе (Рис.4), че-
рез цифровой видеовыход не передаются.
Прибор необходимо извлечь из упаковки и установить на горизон-
тальную поверхность рабочего стола, так чтобы монитор был повернут
в сторону оператора. Необходимо обеспечить свободное пространство
непосредственно перед прибором для размещения банкноты в поле
зрения камеры общего вида, и непосредственно за ним для беспрепят-
ственного прохождения банкноты через просмотровую щель.
Если при работе с прибором предполагается передача изображения
на компьютер, то необходимо соединить разъем USB компьютера и
разъем miniUSB прибора соответствующим кабелем (в комплект пос-
тавки не входит). Предварительно, на компьютер необходимо устано-
вить драйвер, который можно загрузить с сайта компании DORS.
Для начала работы с прибором требуется вставить штекер адаптера
электропитания в соответствующий разъем на приборе (Рис. 1
(4)).Затем необходимо адаптер электропитания вставить в сетевую
розетку с напряжением 110-240 В ~50/60 Гц. Далее прибор нужно
включить продолжительным нажатием в течение примерно 1 с на кнопку
управления (Рис. 1 (3)). После этого должен засветиться монитор,
указывая на то, что прибор включен и готов к работе.
ПОДГОТОВКА К РАБОТЕ
ПОРЯДОК РАБОТЫ
Требуемый режим работы можно выбирать, размещая банкноту на
столе непосредственно перед прибором (режим общего вида, Рис.2),
либо вводя ее в просмотровую щель (режим увеличения, Рис.3). В за-
висимости от положения банкноты, прибор автоматически установит
требуемый режим работы. Для управления источниками подсветки в
каждом из этих режимов используется кнопка управления. Перечень
возможных режимов работы приведен в Таблице 1.
Размещение
банкноты
Тип
включенной
камеры
Режим работы,
тип подсветки
Индикация на
мониторе прибора
Перед
детектором
В просмотровой
щели
В просмотровой
щели
Общего вида
Общий вид, ИК-контроль
(совместная подсветка
850 нм и 940 нм)*
Общий вид, контроль
М-метки (чередующаяся под-
светка 850 нм и 940 нм)
1x ИК
1x ИК-М
С увеличением 10х
Увеличение, белая подсветка*
Увеличение, контроль
орловской печати
метамерными красками
(чередующаяся белая
и ИК-подсветка)
Увеличение, ИК-подсветка
Увеличение, УФ-подсветка
10x БЕЛЫЙ
10x ОРЛОВСКИЙ
10x ИК
10x УФ
С увеличением 10х
Интеллектуальный антисток-
совский контроль (включается
одновременно с увеличением)
АНТИСТОКС
Таблица 1
* Этот вид подсветки устанавливается после включения прибора

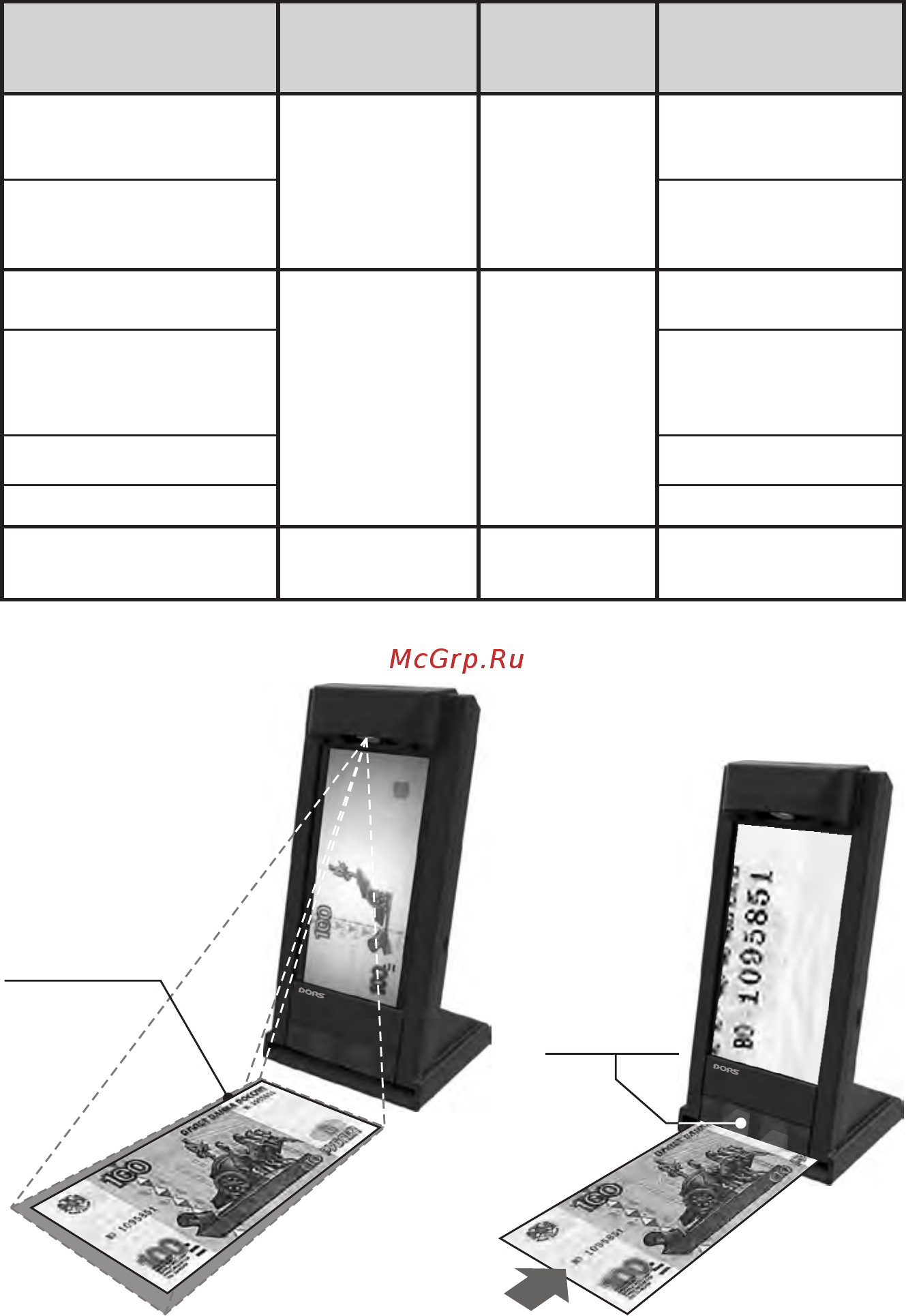

Рис. 2
Режим контроля
общего вида
банкноты
Просмотровая
зона
камеры
общего вида
Просмотровая
зона камеры
с увеличением
10х
КАМ 1X
ИК
АНТИСТОКС
ОТКЛ
КАМ 10X
БЕЛЫЙ
АНТИСТОКС
МЕТКА M1
1170
1170
Рис. 3
Режим контроля
банкноты с увеличением
Black
ПРОСМОТРОВЫЙ ДЕТЕКТОР DORS 1170D ПРОСМОТРОВЫЙ ДЕТЕКТОР DORS 1170D
