ВНИМАНИЕ! При реализации функций АЗ и ДЗ владелец должен принять меры,
предотвращающие:
– самопроизвольное движение автомобиля в момент запуска двигателя;
– неконтролируемый рост оборотов двигателя после запуска.
ФирмаDизготовитель не несет ответственности за ущерб, который может возникнуть в
связи с реализацией функции дистанционногоиавтоматического запускадвигателя.
5.1. Подготовка к автоматическому и дистанционному запуску
Тумблер разрешения запуска включить включения зажигания.
КПП установить в нейтральное положение, принять меры, исключающие движение
автомобиля с включеннымдвигателем.
При работающем двигателе ключ в замке зажигания повернуть в нейтральное
положение (ВЫКЛЮЧЕНО). Двигатель должен продолжать работу (при автоматической
КПП ( 6 2) двигатель останавливается). При необходимости отменить АЗ/ДЗ и
остановить двигатель нужновключитьвыключитьзажигание.
В течение не более одной минуты вынуть ключ из замка зажигания, выйти из
автомобиля, закрыть двери,капот, багажник и включить режим ОХРАНА.
При постановке вохранудвигательсручнойКППбудетостановлен.
до
GG I
Примечание. 1.Если в момент постановки на охрану раздастся 3 предупредительных
сигнала сирены (неисправна контактная зона), то автоматический и дистанционный запуск
будут запрещены.

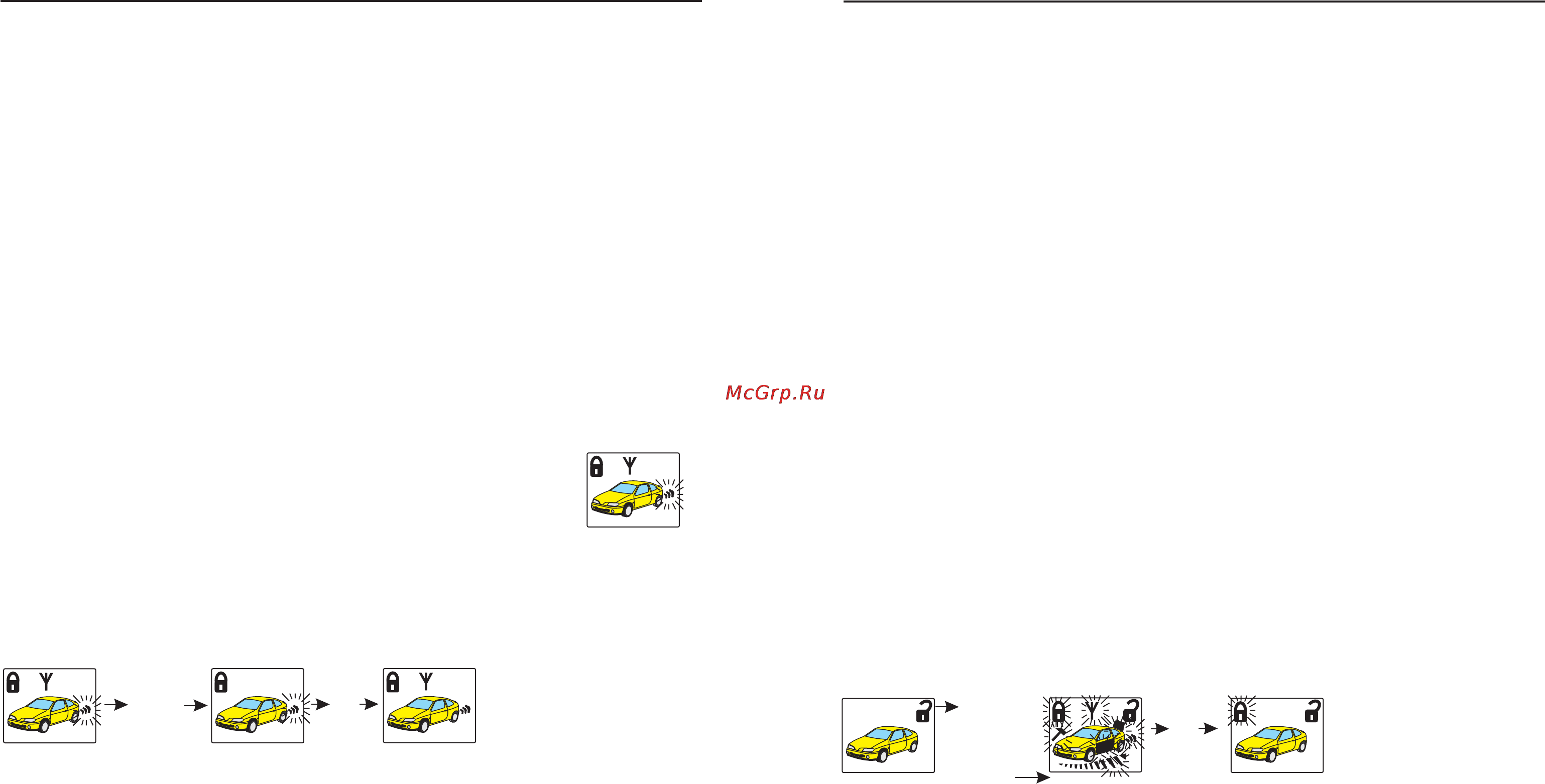

После постановки на охрану с разрешенным АЗ/ДЗ состояние
автосигнализации отображается на ЖКИ:
автомобиль охраняется;
связь есть;
двигатель готов к автоматическому или дистанционному запуску
(рисунок "двигатель" мигает первые 30 секунд часто, затем раз в 4
секунды).
5.2.Запуск и работа двигателя в режиме ОХРАНА
Если при постановке автомобиля на охрану был разрешен дистанционный запуск
двигателя:
Èñõîäíîå ñîñòîÿíèå
-îõðàíà
-ñâÿçü åñòü
-äâèãàòåëü ãîòîâ ê çàïóñêó
-êíîïêè çàáëîêèðîâàíû
Ðàçáëîêèðóéòå
êíîïêè áðåëîêà
è âûáåðèòå
êîìàíäó
Âûáðàíà êîìàíäà
äèñòàíöèîííîãî
çàïóñêà äâèãàòåëÿ
Íàæàòèåì
êíîïêè
ïîäàéòå
êîìàíäó
Ñîñòîÿíèå
-îõðàíà
-ñâÿçü åñòü
-äâèãàòåëü ðàáîòàåò
-êíîïêè çàáëîêèðîâàíû
“ðûê-ðûê-ðûê”
При получении команды управления дистанционным запуском или при наступлении
времени автоматического запуска двигателя автосигнализация отключает внешнюю зону
МКВ датчика, датчик удара и запускает двигатель.
При успешном дистанционном запуске брелок подает сигнал .
двигателя указатели поворотов вспыхивают каждые 30с, а в течение
первой и последней минут работы каждые 4с. На ЖКИ брелока рисунок "двигатель"
виден постоянно.
Если попытка запуска двигателя оказалась , либо в течение отведенного
времени двигатель заглох, производится еще четыре попытки запуска двигателя.
“рык,рык,рык”
Во время работы
неудачной
22
MSBAIKAL505 РЭ01
23
Если все попытки оказались неудачными, то восстанавливается заданный при
постановке режим охраны, брелок подает сигнал . Рисунок "двигатель" на
ЖКИ брелока часто мигает.
Работающий двигатель либо по истечении заданного времени работы,
либо после получения этой же команды с брелока. Восстанавливается заданный при
постановке режим охраны. Брелок подает сигнал . Рисунок "двигатель" на
ЖКИ брелока мигает раз в 4 секунды.
При успешном автоматическом запуске и остановке двигателя звуковые сигналы
брелока отсутствуют, состояние двигателя показывается только рисунком "двигатель"
Если во время охраны произошло нарушение контактной зоны, то АЗ/ДЗ
отменяются. Работающий двигатель останавливается.
Если во время прогрева двигателя автосигнализация будет снята с охраны, то двигатель
останавливается через 45с, либо работает еще некоторое время, если установлен режим
"турбо". Если Вы за это время включите зажигание двигатель продолжит работу.
Разрешение АЗ/ДЗ для автомобиля с ручной КПП отменяется после открывания
двери, капота или багажника. Для автомобиля с автоматической КПП разрешение АЗ/ДЗ
отменяется включением зажигания.
Автовозврат в режим ОХРАНА не влияет на разрешение АЗ/ДЗ.
“рык,рык, пиуу”
останавливается
“рык,рык, пиуу”
.
Примечание.
5.3. Влияние снятия с охраны на автоматический и дистанционный
запуск
6.Режим программирования функций автосигнализации
Автосигнализация предоставляет возможность изменять ее настройки, пользуясь
только брелоком. Настройки собраны в двух таблицах. Первая таблица содержит
настройки, которые могут повысить удобство пользования автосигнализацией. Вторая
таблица содержит настройки, связанные с оборудованием автомобиля и сервисными
устройствами.
Вход в режим программирования производится из режима СНЯТО С ОХРАНЫ при
включенном зажигании.
6.1. Вход в режим программирования, индикация и порядок установки
параметров
Ðàçáëîêèðóéòå
êíîïêè áðåëîêà
è âûáåðèòå
êîìàíäó
Âûáðàíà êîìàíäà
ïåðåõîäà â ðåæèì
ïðîãðàììèðîâàíèÿ
Íàæàòèåì
êíîïêè
ïîäàéòå
êîìàíäó
Èñõîäíîå ñîñòîÿíèå
-ñíÿòî ñ îõðàíû
-êíîïêè çàáëîêèðîâàíû
ÇÀÆÈÃÀÍÈÅ ÂÊËÞ×ÅÍÎ
êîðîòêèé
ãóäîê
ñèðåíû.
Äâèãàòåëü
áëîêèðóåòñÿ
После входа в режим программирования начинается индикация светодиодом номера
пункта таблицы программирования и еготекущейнастройки:
короткие красные вспышкиперваятаблица (см. с.39) или
двойные красные вспышки вторая таблица (см. с.40).
Число вспышек (от 1 до 8) указывает номер пункта таблицы. Затем следуют
зеленые вспышки их число указывает номер текущей настройки пункта.
Для переключения между таблицами используется команда
G
GG
II
...
jjji.
MSBAIKAL505 РЭ01
j
k
i
j
k
k
k
k
i
