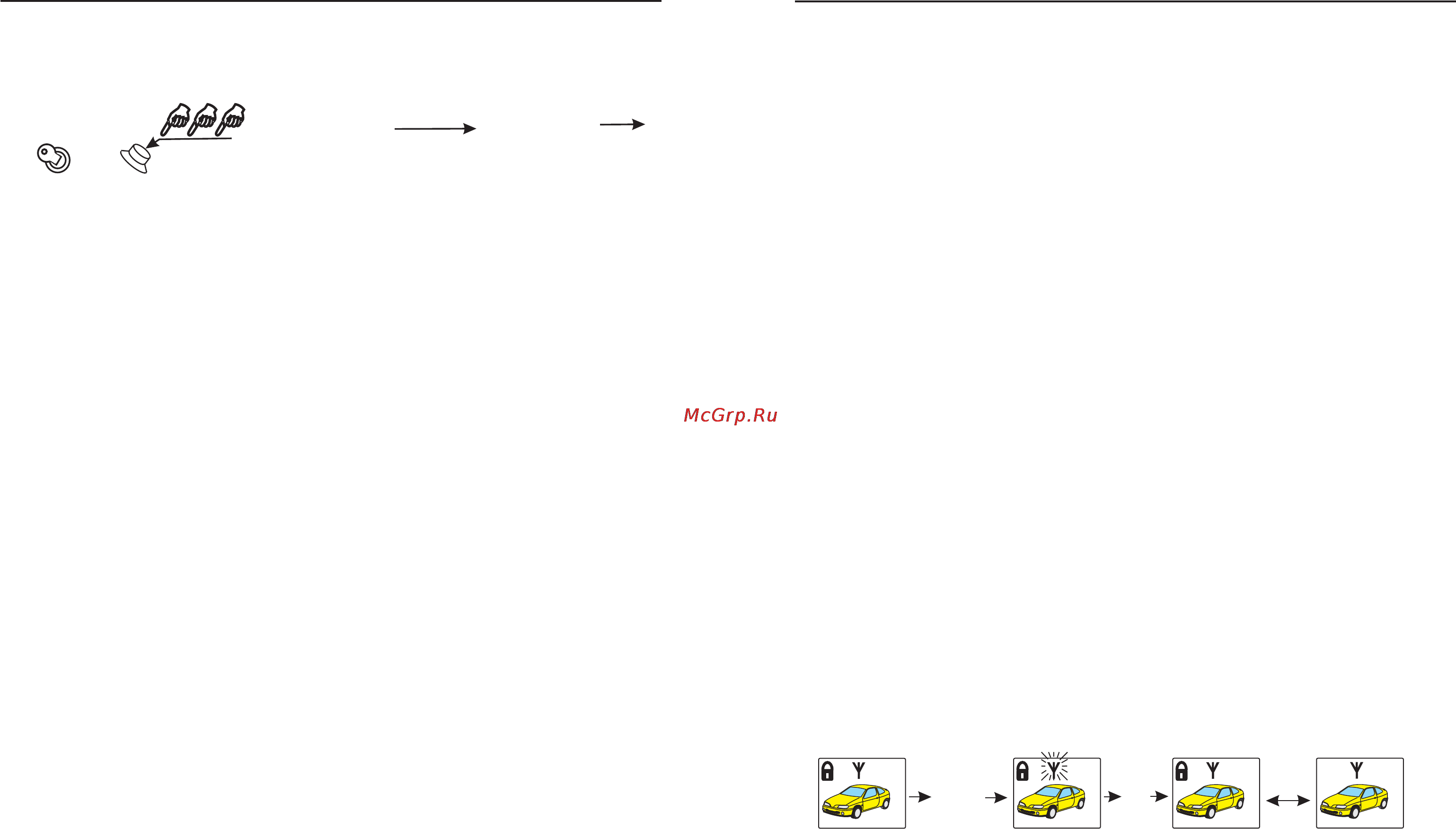

2.7. "СВОБОДНЫЕ РУКИ" постановка на охрану без брелока
ВНИМАНИЕ! Незабудьтев автомобилеключи!
Если Вам нужно забрать вещи из салона или багажника и затруднительно
воспользоваться брелоком для постановки автомобиля на охрану
14
MSBAIKAL505 РЭ01
15
OFF
Âûêëþ÷èòå çàæèãàíèå
ïîëîæèòå êëþ÷è â êàðìàí
Òðèæäû íàæìèòå
ñëóæåáíóþ êíîïêó
Âûéäèòå èç àâòîìîáèëÿ,
â òå÷åíèå äî 10 ìèíóò
âîçüìèòå ïîêëàæó
Çàêðîéòå äâåðè,
êàïîò è áàãàæíèê
Звучит короткий
сигнал сирены
>
>
Звучит короткий
сигнал сирены
Через 30с автомобиль
поставлен на охрану
GIGI
до 30с.
Если контактные зоны неисправны, если работает двигатель (включено зажигание) или
если после третьего нажатия служебной кнопки прошло более 10 минут, а двери или
капот/багажник не закрыты постановка на охрану не производится.
Открывание любой двери (капота, багажника) в течение до 30с после их закрытия
приостанавливает отсчет времени, после закрывания отсчет времени 30с. возобновляется.
Отменить постановку на охрану в режиме "Свободные руки" можно включением
зажигания.
t
до 10 минут
t
2.8.Интеллектуальный режим охраны
В автосигнализации MSBAIKAL505 предусмотрен интеллектуальный режим
охраны. Он позволяет организовать сложный алгоритм взаимодействия датчика удара и
внешней зоны микроволнового датчика, при котором ложные срабатывания сводятся к
минимуму, а охранные свойства не ухудшаются.При включении интеллектуального
режима охраны датчик удара устанавливается на пониженный уровень чувствительности.
Это снижает вероятность ложных тревог по датчику удара например, от порывов ветра.
Если же срабатывает внешняя зона микроволнового датчика (ктото передвигается в
непосредственной близости от автомобиля), то автосигнализация подает
предупредительный сигнал одна вспышка указателей поворотов и чувствительность
датчика удара повышается. Сигналы тревоги на брелок не передаются, но система как бы
настораживается на две минуты. Светодиод в салоне однократно выполняет цикл
индикации.
В настороженном состоянии слабое механическое воздействие злоумышленника
вызовет подачу световых и звуковых сигналов тревоги, пропорциональных силе
воздействия. Если воздействие очень слабое (12 звуковых сигнала), то сигналы тревоги
на брелок не передаются, чтобы не тревожить Вас понапрасну. При более сильных ударах
сигналы тревоги передаются на брелок.
Если в течение двух минут датчик удара не срабатывал восстанавливается
пониженный уровень его чувствительности. Светодиод в салоне однократно выполняет
цикл индикации. При срабатывании датчика удара подаются сигналы тревоги и
настороженное состояние продлевается. Сигналы также передаются на брелок.
Способ включения режима интеллектуальной охраны задается программированием
пункта 6таблицы программирования с.39:
6 2 интеллектуальный режим охраны включается по основной команде
постановки на охрану ( );
6 3 интеллектуальный режим охраны включается по команде постановки на
охрану с пониженной чувствительностью датчика удара и отключенной внешней зоной
микроволнового датчика ( ).
Если менее чем за 40 минут будет отмечено 5 срабатываний по датчику удара система
переводится в режим охраны с пониженной чувствительностью датчика удара и
отключенной внешней зоной МКВ датчика.
G
GI
ji
GI
jji
2.9.Контроль нахождения в зоне радиосвязи
Чтобы получать информацию о состоянии автосигнализации, сигналы тревоги,
брелок должен находиться в пределах зоны радиосвязи. Радиус зоны до 500м. В условиях
помех и преград (медицинская и радиоаппаратура, АТС, другие источники помех, стены)
это расстояние может уменьшаться. К уменьшению дальности связи может также
приводить неправильное расположение антенны передатчика.
При нахождении в режиме ОХРАНА автосигнализация периодически посылает
сигналы контроля радиоканала.
Контроль нахождения брелока в зоне производится по получению этих сигналов.
Если очередной сигнал контроля не принят в течение трех минут (вы находитесь в зоне,
где прием сигналов неустойчив или отсутствует), Вы услышите . Рисунок
мигает. Если условия приема не улучшатся, то еще через 1,5 минуты вы услышите сигнал
связь потеряна. Рисунок гаснет.
Чтобы восстановить связь, следует приблизиться к автомобилю. Через некоторое
время (не более 10 минут) Вы услышите сигнал связь есть.
три " а"
"пиуу" D
"трилль"
пик M
M
2.10.Снижение шумности при эксплуатации автосигнализации
Сирена автосигнализации и брелок звуковыми сигналами информируют Вас и
окружающих о постановке на охрану, снятии с охраны, подают сигналы тревоги. Однако в
ряде случаев излишние звуковые сигналы нежелательны. Вам предоставляется
возможность выбирать звуковые сигналы в зависимости от обстановки.
Заводская установка отсутствие подтверждающих сигналов сирены при постановке и
снятии с охраны . При желании их можно включить (пункт 3 2). Тогда при постановке
на охрану будет звучать один короткий сигнал сирены, при снятии два (или четыре, если
были тревоги за время охраны).
Динамик брелока подает звуковые сигналы при изменении состояния
автосигнализации и линии связи. Это полезно, если нужно привлечь Ваше внимание.
Если Вы находитесь в ситуации, когда звуковые сигналы брелока нежелательны (на
заседании, в театре), следует либо, нажав любую кнопку брелока, прекратить звучание
сигнала, либо заранее подать команду, отключающую некоторые предупреждающие
сигналы.
Сигналы контроля связи ( “ ” связь неустойчива, “ ” связи нет,
” ” связь есть) могут чередоваться достаточно часто, если Вы находитесь на
расстоянии, близком к предельному или в условиях радиопомех. Для отключения
звуковой индикации контроля связи:
2.10.1.Звуковые сигналы подтвержденияпостановки на охрану и снятия с охраны
2.10.2.Звуковые сигналы брелока
GI
пик, пик, пик пиуу
трилль
Èñõîäíîå ñîñòîÿíèå
-îõðàíà
-ñâÿçü åñòü
-êíîïêè çàáëîêèðîâàíû
Ðàçáëîêèðóéòå
êíîïêè áðåëîêà
è âûáåðèòå
êîìàíäó
Âûáðàíà êîìàíäà
Îòêëþ÷èòü/âêëþ÷èòü
çâóêîâóþ èíäèêàöèþ
ñîñòîÿíèÿ ñâÿçè
Íàæàòèåì
êíîïêè
ïîäàéòå
êîìàíäó
Ñîñòîÿíèå
-îõðàíà
-ñâÿçü åñòü
-êíîïêè çàáëîêèðîâàíû
-çâóêîâàÿ èíäèêàöèÿ êîíòðîëÿ ñâÿçè îòêëþ÷åíà
÷åðåäóþòñÿ
Для включения звуковой индикации контроля связи снова подайте эту команду.
MSBAIKAL505 РЭ01
