27
9.Инструкция по монтажу
9.1.Общие указания
9.2.Рекомендуемая последовательность установки
Внимание! Перед началом работ необходимо ознакомиться с инструкцией по
эксплуатации автомобиля и дополнительно установленного оборудования и выяснить,
, так как это может повлиять на работу бортового
компьютера,закодированного приемника, воздушной подушки безопасности и др.
Не сокращайте число и место предусмотренных предохранителей и не используйте другие
номиналы и типы!
Внимание! Недопустимо использование штатного звукового сигнала в качестве сирены.
Блокировки двигателя должны выполняться так, чтобы при срабатывании не возникали
предпосылки к аварийной ситуации на дороге.
можно
или нельзя отключать аккумулятор
Если аккумулятор отключать нельзя, рекомендуется на время работ удалить
предохранитель освещения салона или отключить освещение салона. Это позволит
уменьшить разрядку аккумулятора во время проведения работ.
При неквалифицированной установке или использовании не по назначению гарантия
распространяется только на документально подтвержденные производственные дефекты
уполномоченным представителем ремонтной службы гарантийного ремонта.
Ответственность за безопасность и электромагнитную совместимость в этом случае
возлагается на владельца транспортного средства.
Старайтесь делать соединительные провода как можно короче.
При необходимости наращивания коротких проводов следует использовать провода
того же или большего сечения.
Все неразъемные соединения выполнять тщательно и хорошо изолировать.
Радиус изгиба проводов не менее 5 мм.
Должны быть исключены возможности прямого попадания внутрь корпуса топливно
смазочных материалов, моющих средств, посторонних предметов диаметром менее 1 мм,
осадков и пыли, повреждения корпуса.
По возможности устанавливайте предохранители в непосредственной
близости от аккумулятора.
По необходимости используйте изоляционные предохраняющие втулки или трубки.
Избегайте натяжения или пережатия проводов, закрепляйте жгуты по длине.
Поскольку каналы автосигнализации рассчитаны на ток до 150 мА, управление
силовыми цепями от каналов автосигнализации должно производиться через реле.
Надежность работы автосигнализации повышает использование в автомобиле
генератора со встроенными помехоподавительными элементами (уровень ограничения
менее 26В при I > 45А).
До и после установки автосигнализации в автомобиле должны выполняться
требования к радиопомехам внутри автомобиля по ГОСТ28279 и вне автомобиля по ГОСТ
17822, чувствительность дополнительных датчиков в соответствии с предписанием ГОСТ
41.97 не следует завышать, так как для снижения неоправданного шумового воздействия
от ложных срабатываний число вызываемых ими тревожных сигналов ограничено (после
10 срабатываний в течение короткого времени датчик удара будет отключен).
Для защиты бортовой сети автомобиля предполагается использование
дополнительных предохранителей типа 35.3722 … ТУ 37.469.01395 (допускается
использование аналогичных предохранителей).
1.Проверить комплектность автосигнализации согласно раздела 10.3. и
состояние элементов внешним осмотром. Комплект должен быть чистым и не иметь
внешних повреждений. В Свидетельстве о соответствии и установке (раздел 11) должны
быть записи фирмыпоставщика и продавца.
нагр
MSBAIKAL505 РЭ01
7.5. В любом режиме постоянно негромко «подвывает» сирена
8. Техническое обслуживание
8.1. Замена элемента питания брелока
Неправильно выбрана точка подключения или плохой контакт черного провода «12В»
(Х2.7 на рис.5) с «массой» автомобиля. Тестер, подключенный между черным проводом и
«минусом» аккумулятора показывает наличие постоянного напряжения. Восстановите
надежный контакт.
Экстренное отключение сигналов тревоги в случае неисправности автосигнализации
производится снятием клемм аккумулятора. Сирену с автономным источником питания
отключите снятием клемм аккумулятора и ключом, который прилагается к сирене и
должен находиться у владельца.
После отключения сирены следует уточнить причину неисправности.
Во время сезонного обслуживания автомобиля произведите осмотр доступных элементов
охранной сигнализации, концевых выключателей, сирены и т.п. При необходимости
произведите очистку от грязи и пыли, проверьте надежность креплений. Включите режим
«ОХРАНА» и проверьтесрабатываниевсех охранных зон.
По истечении ресурса 10 лет или 150 тыс.км. пробега автомобиля должна быть проведена
оценка технического состояния автосигнализации квалифицированным специалистом и,
при возможности, продлен срок эксплуатации с последующим осмотром через 5 лет или
80 тыс.км. пробега автомобиля.
26
MSBAIKAL505 РЭ01
После установкибатарейкибрелокустанавливается в состояние СНЯТО С ОХРАНЫ.
Для самостоятельного проведения ремонта (с потерей гарантийных обязательств и
претензий по изделию) автосигнализация должна быть демонтирована при
выключенном двигателе автомобиля и при снятых предохранителях питания
автосигнализации, или, если это возможно, следуетотсоединитьаккумулятор.
8.2. Текущий ремонт

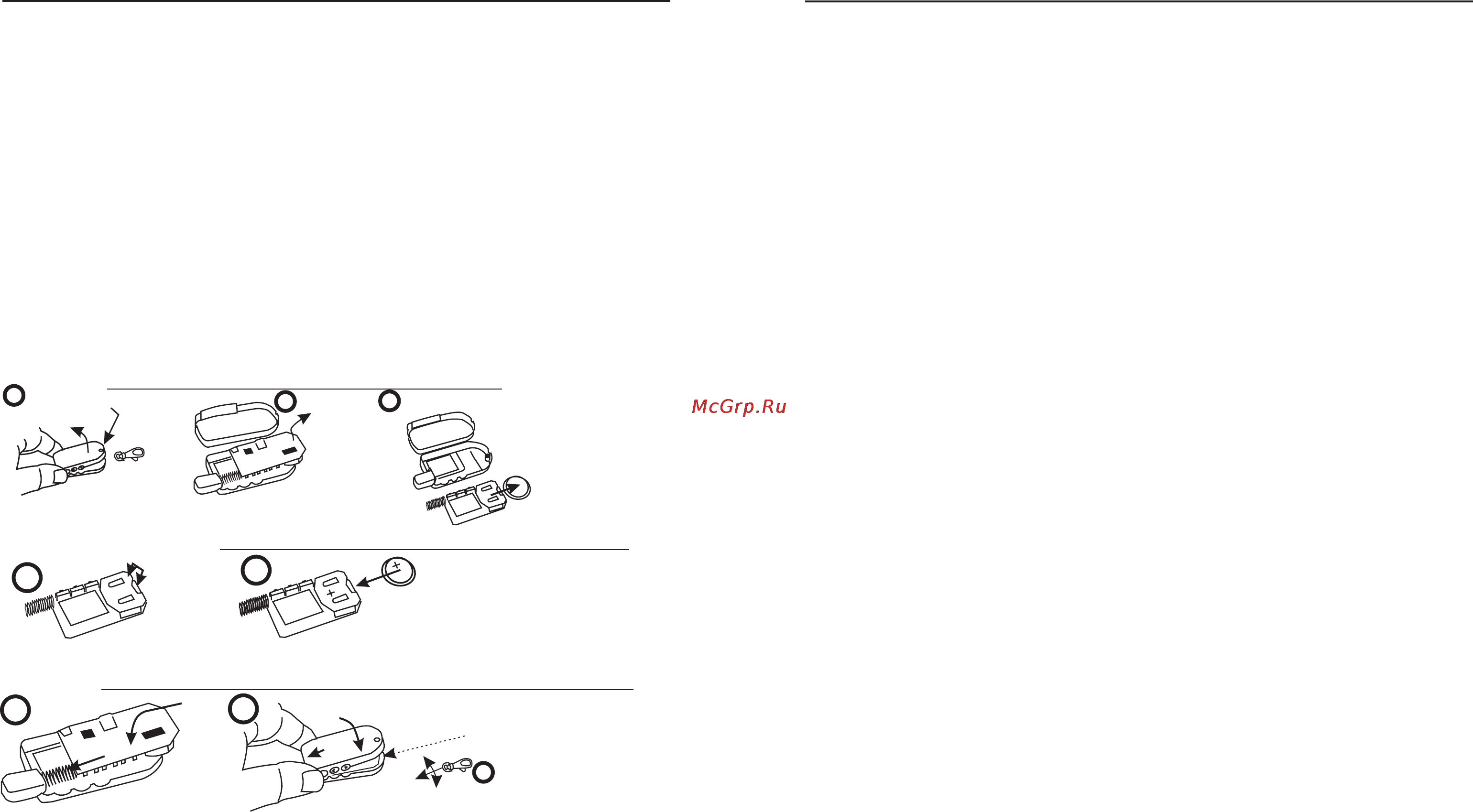

РАЗБОРКА
отвернуть винт
на задней крышке
и, придерживая корпус,
отделить заднюю крышку
накладки
кнопок
приподнять плату
и, вытаскивая антенну
из корпуса, извлечь
плату
извлечь батарейку
из обоймы
УСТАНОВКА ЭЛЕМЕНТА CRD2450
на 23 секунды
отверткой замкнуть
контакты обоймы
и, соблюдая полярность,
вставить новый элемент
при правильной установке на 1 с
появляются все рисунки, звучит
"пик", рисунки пропадают,
остается только рисунок СНЯТО С
ОХРАНЫ. Иначе снова извлеките
элемент и повторите установку
СБОРКА
вставить конец антенны
в корпус, затем вдвинуть
всю плату
сначала без карабина
вставить ближнюю к антенне
часть задней крышки в защелку,
затем аккуратно соединить
половинки корпуса
Убедившись, что обе половинки
сошлись без усилий, развести их
дальние от антенны части
на 23 мм, вставить карабин,
соединить половинки и
завинтить винт
если половинки не сходятся
через щель протолкнуть
плату в сторону антенны
1
2
3
4
5
6
7
8
