Отопительный водяной контур должен обеспечивать все требуемые функции для регулирования и безопасности
водяного нагревателя, а также для обеспечения достаточной температуры и расхода теплоносителя, согласно спецификации
в проектной документации воздухотехнического оборудования.
M
1
2
2
3
5
6

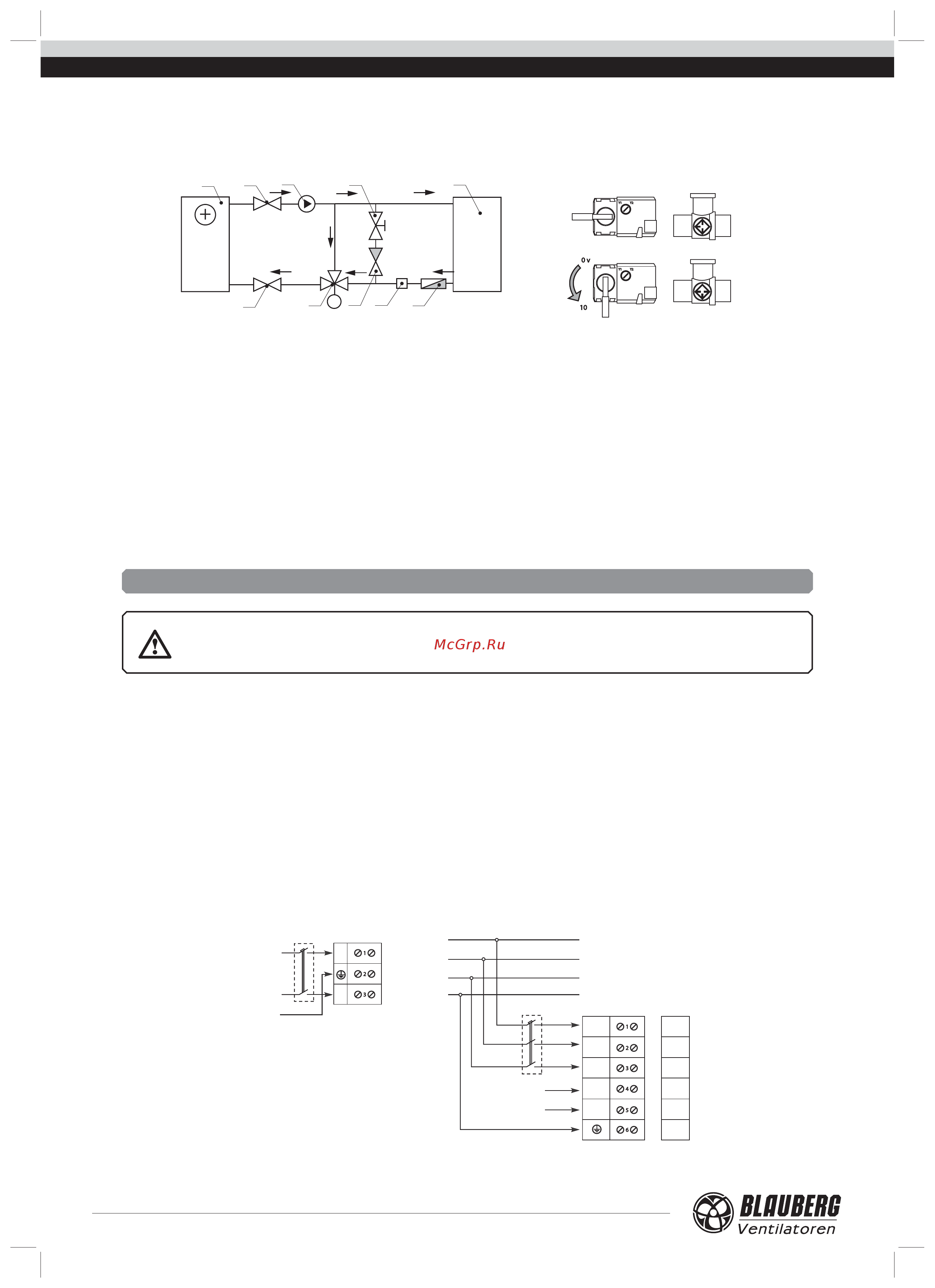

Схема смесительного узла
Привод регулирующего клапана
водяного нагревателя
1 Водяной нагреватель.
2 Запорные шаровые вентили.
3 Циркуляционный насос.
4 Регулирующий клапан байпаса.
5 Котел.
6 Регулирующий клапан водяного нагревателя.
7 Обратный клапан.
8 Фильтр грубой очистки.
9 Датчик давления воды (nc).
4
7
89
Датчик температуры приточного воздуха TE5 установлен за обогревателем (по направлению движения воздуха),
предназначен для регулирования температуры.
Прессостат на фильтре PD1 установлен таким образом, что отрицательный вход (-) реле подведен с помощью
трубки в область меньшего давления (т.е. по ходу движения воздуха после фильтра), а положительный (+) — в область
большего давления (т.е. по ходу движения воздуха перед фильтром). Значение перепада давления на прессостате должно
соответствовать максимальному значению перепада давления на загрязненном фильтре (250 Па).
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
ЛЮБЫЕ ИЗМЕНЕНИЯ ВО ВНУТРЕННЕМ ПОДКЛЮЧЕНИИ ЗАПРЕЩЕНЫ И
ВЕДУТ К ПОТЕРЕ ПРАВА НА ГАРАНТИЮ.
Установка работает от электросети переменного тока:
• однофазной 230 В / 50 Гц (BLAUBOX MW 750 ... BLAUBOX MW 2100 / BLAUBOX MW 750 Pro ... BLAUBOX MW 2100 Pro);
• трехфазной 400 В / 50 Гц (BLAUBOX MW 3000 ... BLAUBOX MW 6500 / BLAUBOX MW 3000 Pro ... BLAUBOX MW 6500 Pro).
Установку подключают при помощи изолированных, прочных и термоустойчивых проводников (кабеля, проводов)
сечением не менее 1 кв. мм. Проводники подведены к клеммной коробке и блоку управления через гермовводы. Установка
подключается к электросети через встроенный в стационарную сеть электроснабжения автоматический выключатель с
электромагнитным расцепителем, номинальный ток которого будет не меньше потребляемого тока установки. Внешний
выключатель QF следует располагать так, чтобы обеспечить свободный доступ для оперативного отключения установки. Ток
срабатывания защиты должен соответствовать току потребления установки.
Установку BLAUBOX MW подключают через клеммную колодку X1 в клеммной коробке, в соответствии с обозначением
клемм внутри коробки и схемой подключения:
Однофазное подключение
QF − автоматический выключатель
(в комплект поставки не входит);
X1 − клеммная колодка.
Трехфазное подключение
X1
X1
QF
QF
~230 В
50 Гц
~400 В
50 Гц
L
N
PE
L
N
L1
L2
L3
L1
L2
L3
PE
L1
L2
L3
TW1
TW2
TW1
TW2
TW1
TW2
W1
V1
U1
PE
