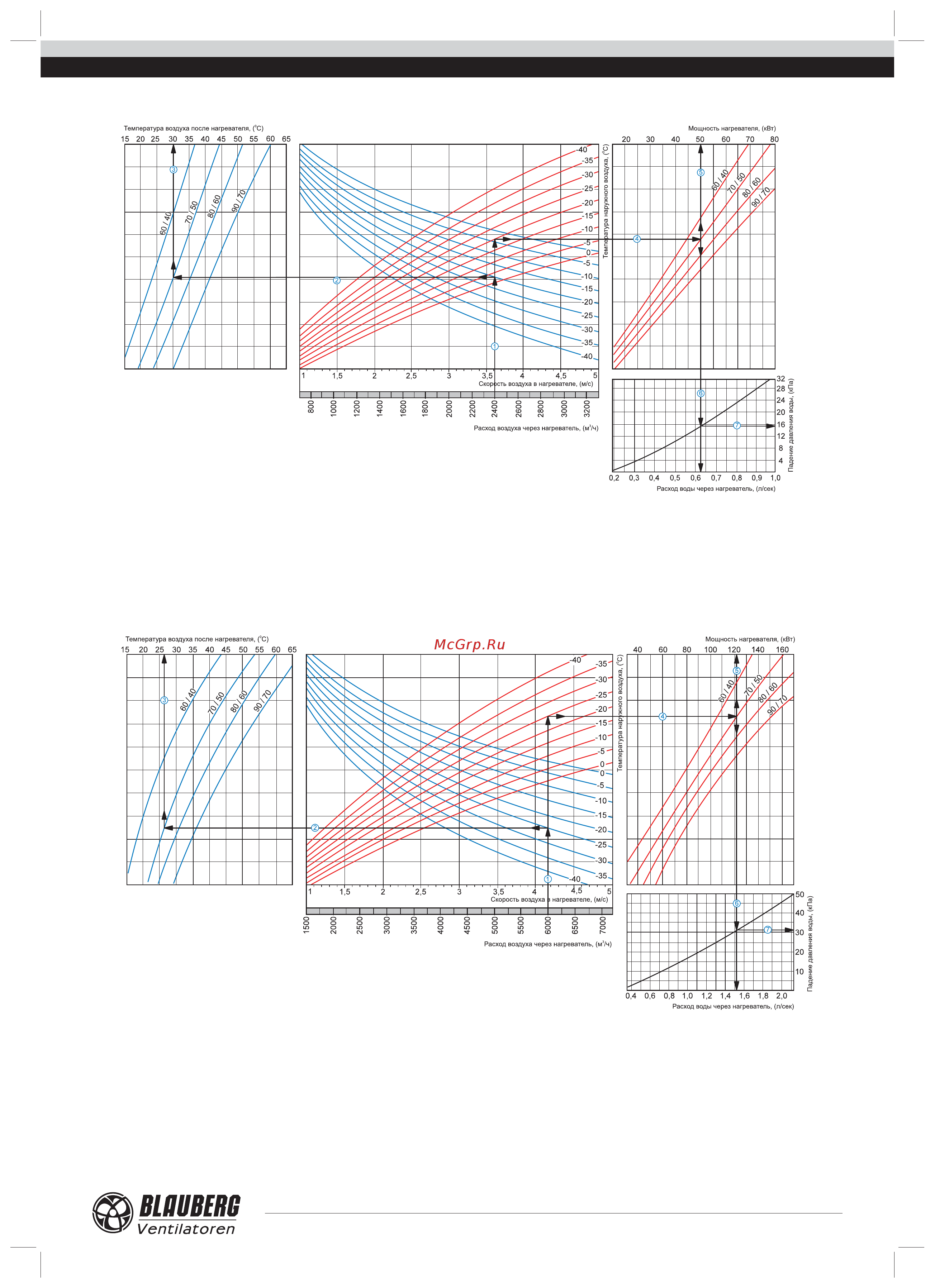

Пример расчета параметров водяного нагревателя:
При расходе воздуха 2400 м³/ч скорость в сечении нагревателя будет составлять 3,61 м/с
c.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (нисходящая синяя линия,
например, -20 °С) провести влево линию
d до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (30 °С) e.
Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (восходящая красная линия, например, -20 °С)
провести вправо линию
f до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (50,0 кВт) g.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр
h на ось расхода воды через нагреватель (0,62 л/сек).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии
h с графиком потери давления и провести перпендикуляр i вправо, на ось падения
давления воды (15,0 кПа).
Пример расчета параметров водяного нагревателя:
При расходе воздуха 2400 м³/ч скорость в сечении нагревателя будет составлять 4,15 м/с
c.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (нисходящая синяя линия,
например, -25 °С) провести влево линию
d до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (27 °С) e.
Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (восходящая красная линия, например, -25 °С)
провести вправо линию
f до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (121,0 кВт) g.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр
h на ось расхода воды через нагреватель (1,52 л/сек).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии
h с графиком потери давления и провести перпендикуляр i вправо, на ось падения
BLAUBOX MW3000-4 / BLAUBOX MW3000-4 Pro
BLAUBOX MW3200-4 / BLAUBOX MW3200-4 Pro
BLAUBOX MW6500-4 / BLAUBOX MW6500-4 Pro
