7
www.blaubergventilatoren.de
BLAUBOX MW

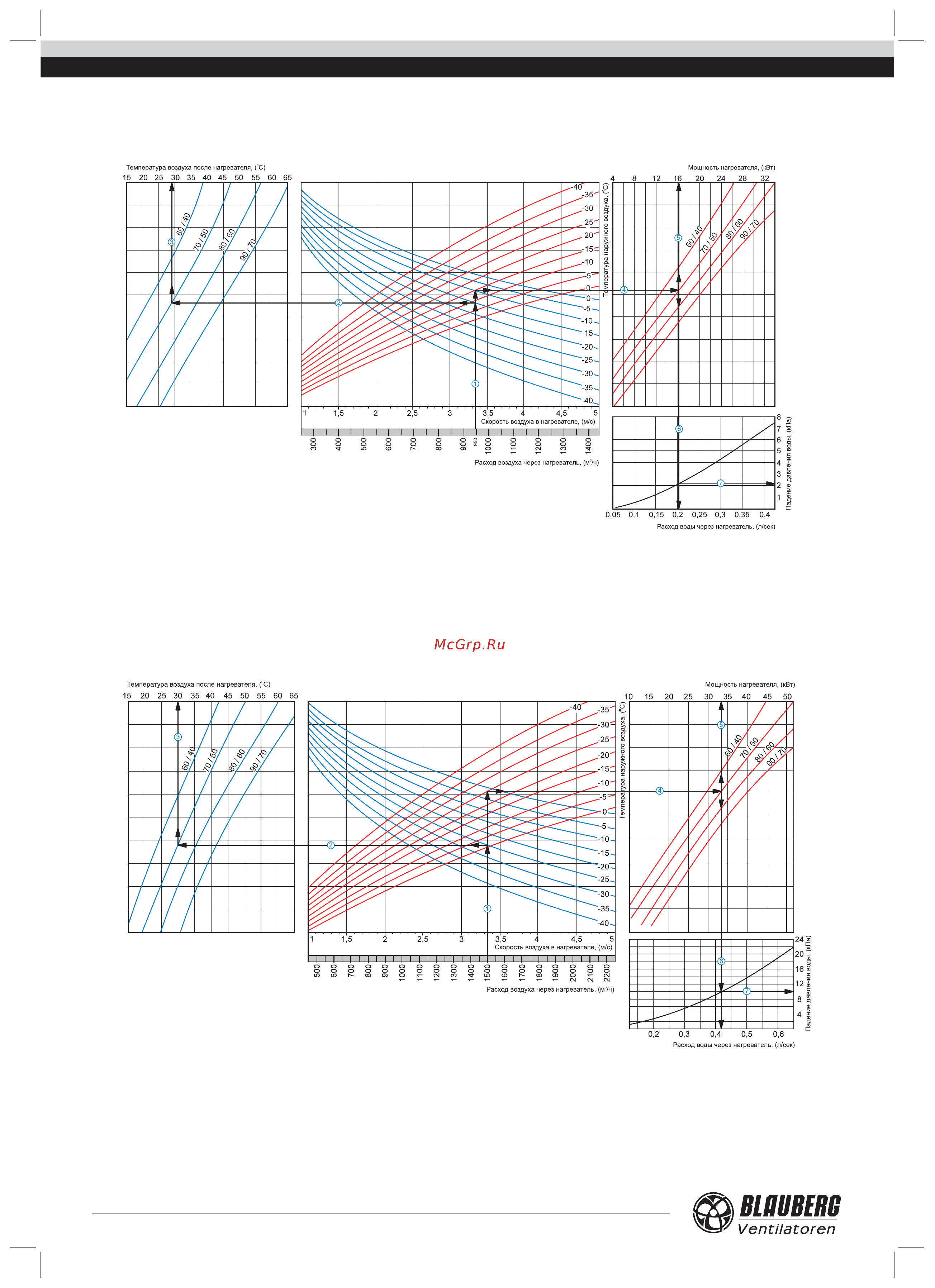

ГРАФИКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ВОДЯНОГО НАГРЕВАТЕЛЯ УСТАНОВКИ
Пример расчета параметров водяного нагревателя:
При расходе воздуха 950 м³/ч скорость в сечении нагревателя будет составлять 3,35 м/с
c.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (нисходящая синяя линия,
например, -15 °С) провести влево линию
d до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (29 °С) e.
Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (восходящая красная линия, например, -15 °С)
провести вправо линию
f до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (16,0 кВт) g.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр
h на ось расхода воды через нагреватель (0,2 л/сек).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии
h с графиком потери давления и провести перпендикуляр i вправо, на ось падения
давления воды (2,1 кПа).
Пример расчета параметров водяного нагревателя:
При расходе воздуха 1500 м³/ч скорость в сечении нагревателя будет составлять 3,3 м/с
c.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (нисходящая синяя линия,
например, -25 °С) провести влево линию
d до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (30 °С) e.
Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха
c с линией расчетной зимней температуры (восходящая красная линия, например, -25 °С)
провести вправо линию
f до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (33,0 кВт) g.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр
h на ось расхода воды через нагреватель (0,42 л/сек).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии
h с графиком потери давления и провести перпендикуляр i вправо, на ось падения
BLAUBOX MW800-4 / BLAUBOX MW800-4 Pro
BLAUBOX MW1200-4 / BLAUBOX MW1200-4 Pro
BLAUBOX MW1800-4 / BLAUBOX MW1800-4 Pro
BLAUBOX MW2100-4 / BLAUBOX MW2100-4 Pro
