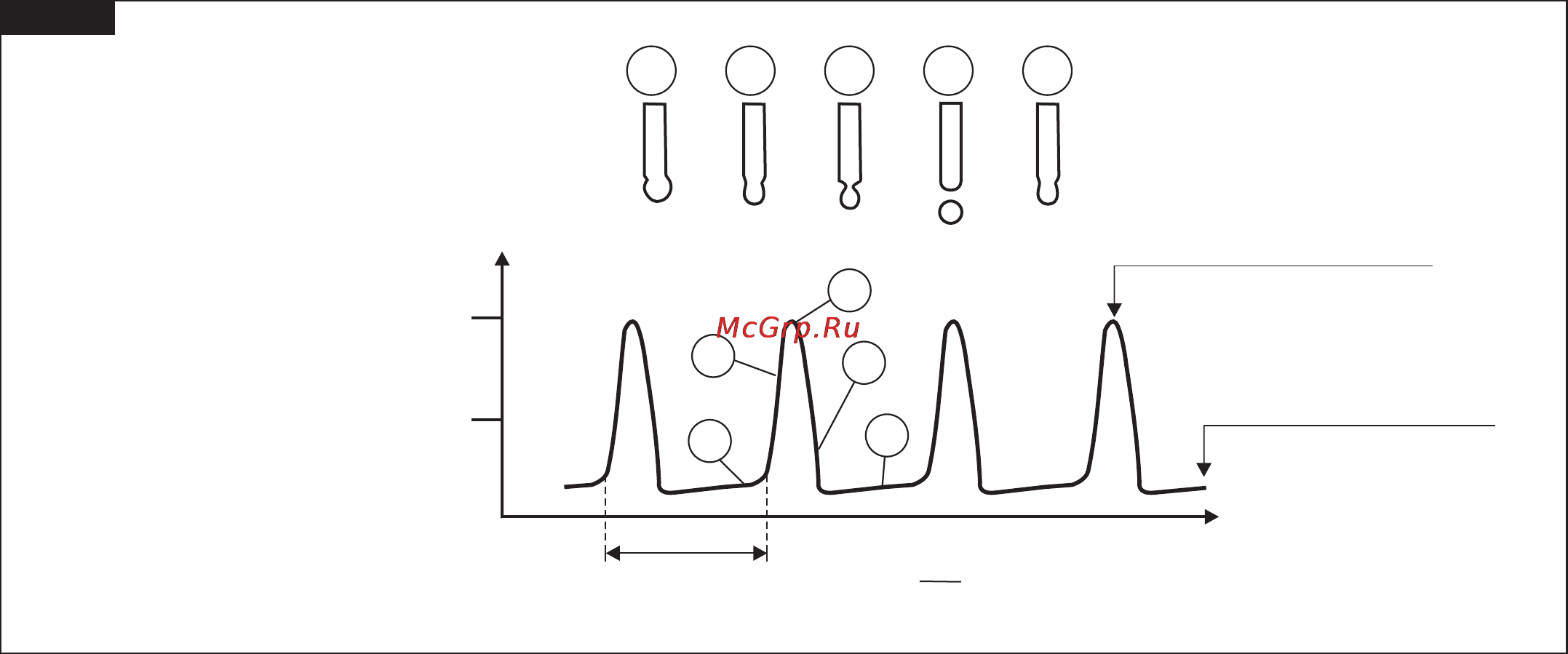

6 СВАРКА ОПИСАНИЕ ПРОЦЕССА тепловое воздействие 6 1 РЕЖИМ ПЕРЕМЕЩЕНИЯ SHORT ARC КОРОТКАЯ ДУ ГА 6 3 РЕЖИМ ПЕРЕМЕЩЕНИЯ PULSE ARC ИМПУЛЬСНАЯ ДУГА РИС Р Это контролируемое перемещение расположенное в зоне работы spray arc измененная дуга с разбрызгиванием и обладает преимуществами скорости плавления и отсутствием излучения захватывая очень низкие значения тока удовлетворяющиетакже многие типичные применения short arc короткой дуги Каждому импульсу тока соответствует отделение одной капли проволоки электрода частота импульса выбирается оператором среди имеющихся значений 50 100 150 Гц РИС D 3 Расплав сварочной проволоки и отрыв от нее капель металла обеспечивается часто повторяющимися циклами короткого замыкания между концом проволоки и сварочной ванной до 200 раз в секунду Углеродистые и низколегированные стали Диаметр сварочной проволоки 0 6 1 2мм Диапазон тока сварки 40 210А Диапазон напряжения дуги 14 23В Защитный газ СО Аргон СО Аргон СО О Нержавеющие стали Диаметр сварочной проволоки 0 8 1 мм Диапазон тока сварки 40 160А Диапазон напряжения дуги 14 20В Защитный газ Аргон О Аргон СО 1 2 Алюминий и сплавы Диаметр сварочной проволоки 0 8 1 6мм Диапазон тока сварки 75 160А Диапазон напряжения дуги 16 22В Защитный газ Аргон 99 9 Обычно контактная трубка должна находиться по краю сопла или слегка выступать с более тонкой проволокой и при более низком напряжении дуги свободная длина проволоки stick out будет равна от5 до 12мм Выбрать розетку минимального реактивного сопротивления для углеродистой стали или низколегированной стали с газом СО проволока диаметром 0 8 1 2 мм среднего для той же проволоки с газом Аг СО высокого для нержавеющей стали для алюминия и для сплавов для пайки Применение Сварка в любом положении тонких толщин и для первого прохождения на кромках чему способствует низкое тепловое воздействие и хорошо контролируемый расплав Примечание Перемещение короткой дуги SHORT АЯС для сварки алюминия и сплавов должно выполняться с предосторожностями особенно с проволокой диаметром 1 мм поскольку возникает риск дефектов плавления 6 2 РЕЖИМ ПЕРЕМЕЩЕНИЯ SPRAYARC ДУГА РАЗБРЫЗГИВАНИЕМ Для расплавления сварочной проволоки используются более высокое напряжение дуги и больший сварочный ток чем в предыдущем случае Конец сварочной проволоки не прикасается к сварочной ванне дуга формируется между концом проволоки и проходит через поток капель металла к сварочной ванне Таким образом происходит постоянное плавление сварочной проволоки без короткихзамыканий Углеродистые и низколегированные стали Диаметр сварочной проволоки 1 1 6мм Диапазон тока сварки 100 320А Диапазон напряжения дуги 20 32В Защитный газ Аргон СО Аргон COyOj СО тах 20 Нержавеющие стали Диаметр сварочной проволоки 1 1 2мм Диапазон тока сварки 90 250А Диапазон напряжения дуги 19 27В Защитный газ Аргон Ог Аргон СОг 1 2 Алюминий и сплавы Диаметр сварочной проволоки 1 1 6мм Диапазон тока сварки 70 220А Диапазон напряжения дуги 18 24В Защитный газ Аргон 99 9 ориентировочные величины относящиеся к мин макс частоте импульса Обычно контактная трубка должна находиться внутри сопла на 5 10мм тем больше чем выше напряжение дуги свободная длина проволоки stick out обычно включена между 10 и 20мм Выбратьрозетку минимального реактивного сопротивления Применение сварка в положении на средних низких толщинах и на материалах подверженных воздействию температур особенно пригодна для сварки легких сплавов алюминий и его сплавы а также для толщин менее Змм 6 4 РЕГУЛИРОВАНИЕ ПАРАМЕТРОВ СВАРКИ 6 4 1 Защитный газ Поток защитного газа должен быть short аге короткая дуга 8 14 л мин spray аге дуга разбрызгиванием и pulse аге импульсная дуга 12 20 л мин в зависимости от интенсивности тока сва рки и диаметра сопла Обычно контактная трубка должна находиться внутри сопла 5 10мм тем больше чем выше напряжение дуги свободная длина проволоки stick out будет равна от 10 до 20мм Выбрать розетку минимального реактивного сопротивления также и для порошковой проволоки 6 4 2 Ток сварки Регулирование тока сварки выполняется оператором поворачивая потенциометр РИС G 5 Каждому повороту соответствует одно регулирование скорости проволоки м минуту показанной на дисплее РИС 0 5 во время сварки дисплей автоматически переключается на реальную величину тока в амперах Ориентировочные значения тока с наиболее часто используемой проволокой показаны в Таблице ТАБ 5 При синергическом функционировании минимальное и максимальное задаваемые значения в м минуту или в амперах это величины запрограммированные на заводе и не могущие быть измененными пользователем Неправильная задача скорости проволоки сигнализируется мигающим указанием дисплея При ручном функционировании регулирование скорости проволоки выбирается в соответствие со свободным решением оператора из полной гаммы Следует заметить что при одинаковом требуемом токе скорость движения вперед проволоки обратно пропорциональна диаметру используемой проволоки Внимание В зависимости от выбранного режима передачи в особенности при PULSE ARC и от используемой проволоки может быть задана скорость проволоки скоторой невозможно производить сварку Применение Сварка на плоскости толщин не менее 3 4мм сильно текучий расплав скорость выполнения и степень отложения очень высокие высокое Примечание Когда используется проволока для пайки CuSi3 или CuAI с программой 7 мгновенное указание на дисплее ALU необходимо выбрать Углеродистые и низколегированные стали Диаметр сварочной проволоки Диапазон тока сварки Диапазон напряжения дуги Защитный газ Нержавеющие стали Диаметр сварочной проволоки Диапазон тока сварки Диапазон напряжения дуги Защитный газ Алюминий и сплавы Диаметр сварочной проволоки Диапазон тока сварки Диапазон напряжения дуги Защитный газ 0 8 1 6мм 180 450А 24 40В Аргон СО Аргон СО О 1 1 6мм 140 390А 22 32В Аргон O Аргон СО 1 2 0 8 1 6мм 120 360А 24 ЗОВ Аргон 99 9 РИС Р ПОСЛЕДОВАТЕЛЬНОСТЬ ПЕРЕМЕЩЕНИЯ КАПЛИ ПРИ ИМПУЛ СНОМ РЕЖИМЕ MIG 300 200 о ФОРМЫ ВОЛНЫ ТОКА о 71
