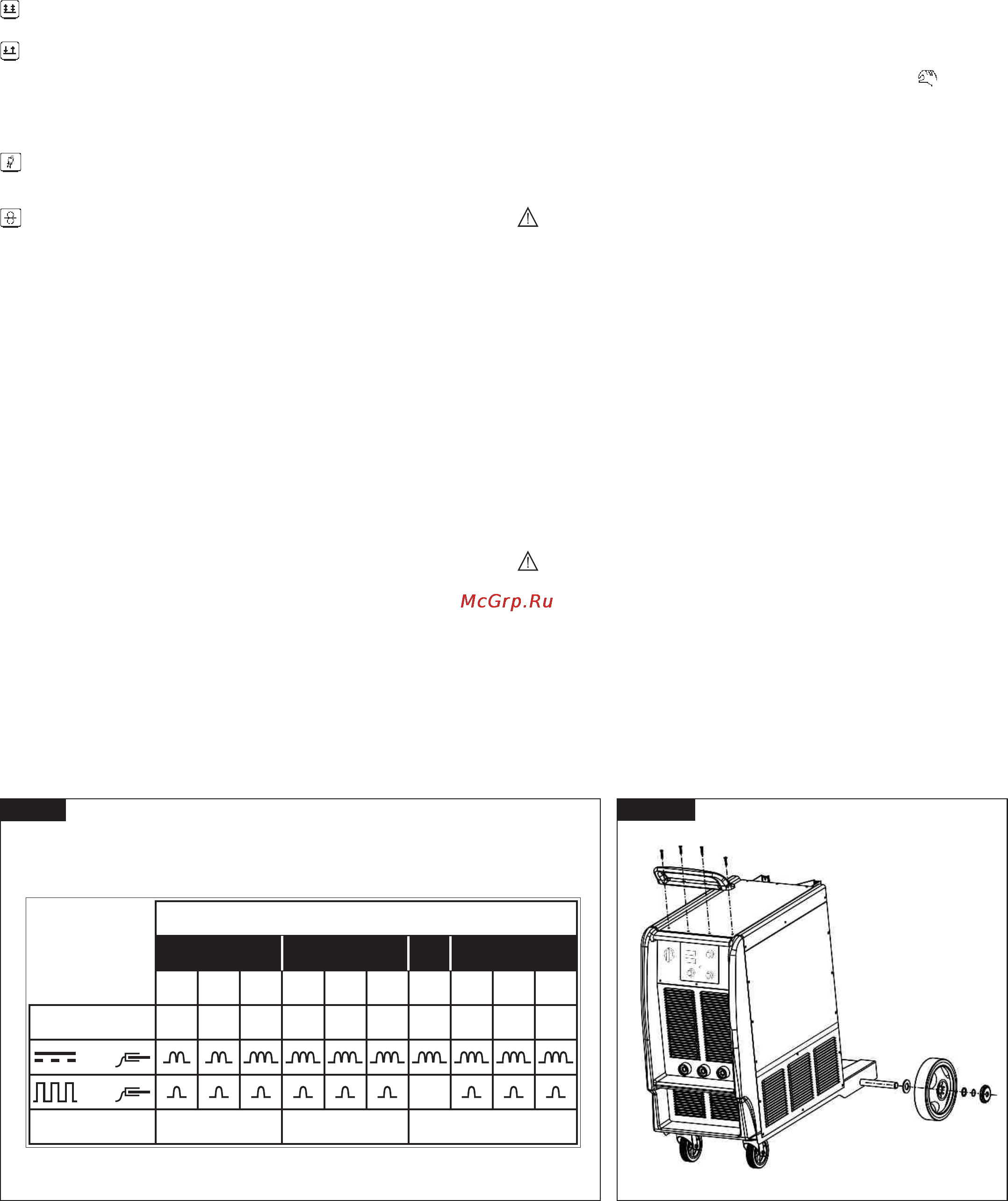

ПЕРЕНОСОМ МЕТАЛЛА регулирование допускается в пределах 20 от величины показанной на дисплее PHC D 6 в режиме PULSE ARC ИМПУЛЬСНАЯ ДУГА потенциометр НЕ АКТИВИРОВАН Примечание В режиме PULSE ARC ИМПУЛЬСНАЯ ДУГА возможно отрегулировать длину дуги выполняя МИНИМАЛЬНЫЕ вариации на потенциометре регулирования скорости проволоки Ь функционирование в ручном режиме в режиме SHORT SPRAY ARC КОРОТКАЯ ДУГА ДУГА СО СТРУЙНЫМ ПЕРЕНОСОМ МЕТАЛЛА регулирование может быть осуществлено в диапазоне имеющихся значений При этом необходимо для выполнения правильной сварки чтобы заданное значение было совместимо с выбранными типом исоскоростью проволоки смотри пар 6 4 в режиме PULSE ARC ИМПУЛЬСНАЯ ДУГА регулирование выполняется между задаваемым минимумом и 20 В с нарастающими величинами в зависимости от диаметра проволоки 3 Селектор режима управления кнопки горелки производить выбор подходящей для типа сварки программы которую предстоит выполнять Выбор определенной программ ы выполняется следующим образом выбрать номер программы соответствующей типу и диаметру проволоки которую предстоит использовать пар 4 2 пункт 2 выбрать режим перемещения который предстоит использовать из SHORT SPRAY ARC и PULSE ARC пар 4 2 пункт 3 В режиме PULSE ARC должна быть обязательно выбраначастота из имеющихся величин Каждому выбору соответствует мгновенное указание на дисплеях РИС F В любом случае следует смотреть пар 4 3 Панель управления устройством подачи проволоки и пар 6 4 Регулирование параметров сваркй для правильного использования потенциометров регулирования скорости проволоки и напряжениясварки Все типы проволоки не предусмотренные в таблице могут использоваться в ручном режиме например порошковая проволока и т д Неправильный выбор отрицательной розетки реактивное сопротивление может привести к дефектной сварки или к невозможности ее выполнения дажеесли используетсясинергическая программа функционирование с 4 тактами ON OFF сотпущенной кнопкой Примечание С программой 7 АЛЮМИНИЙ смотри ТАБ 4 ассоциируется программа для использования проволоки CuSij или CuAI с диаметром 0 8 мм для пайки MIG в режиме SHORT ARC КОРОТКОЙ ДУГИ И функционированиес2тактами ON OFF с нажатой кнопкой 4 4 2 ФУНКЦИОНИРОВАНИЕВ РУЧНОМ РЕЖИМЕ 4 Светодиод сигнализации наличия питания Функционирование в ручном режиме соответствует символу селектора программ пар 4 2 2 в этом режиме поскольку не предусмотрена никакая синергия все параметры сварки должны быть заданы вручнуюоператором Внимание Задача всех параметров свободная поэтому величины заданные в эти параметры могут быть несовместимые правильной процедурой сварки 5 Мгновенный селектор ручных функций выпуска газа и движения вперед проволоки И Позволяет выпуск газа необходимости воздействовать действием продувка труб регулирование потока без на кнопку горелки кнопка с мгновенным Позволяет продвигать вперед проволоку в рукаве горелки без необходимости воздействовать на кнопку горелки кнопка с мгновенным действием и скорость движени я вперед фи ксирован ная 6 потенциометррегулирования скорости проволоки Величина регулирования скорости проволоки показана на дисплее РИС О 5 панели управления сварочным аппаратом в состоянии покоя Порядок использования Гамма регулирования скорости проволоки зависит от выбора функционирования смотри пар 4 2 пункт 2 а функционирование с синергической программой в режиме SHORT SPRAY ARC КОРОТКАЯ ДУГА ДУГА СО СТРУЙНЫМ ПЕРЕНОСОМ МЕТАЛЛА регулирование может быть осуществлено в диапазоне скорости предоставленной выбранной программой в режиме PULSE ARC ИМПУЛЬСНАЯ ДУГА регулирование может быть осуществленовдиапазонескорости предоставленной выбранной программой и частотой пульсации В пределах данного диапазона оптимальные рабочие условия видны на не мигающем дисплее РИС О 5 функционирование в ручном режиме Регулирование может выполняться в пределах всего имеющегося диапазона скорости 7 Потенциометр регулирования кривой подъема скорости протягивания проволоки Позволяет адаптировать скорость проволоки в начале сварки для оптимизации возбуждения дуги 5 УСТАНОВКА Д ВНИМАНИЕ ВЫПОЛНИТЬ ВСЕ ОПЕРАЦИИ ПО УСТАНОВКЕ И ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ СО СВАРОЧНЫМ АППАРАТОМ ОТКЛЮЧЕННЫМ И ОТСОЕДИНЕННЫМ ОТ СЕТИ ПИТАНИЯ ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО ОПЫТНЫМ И КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ 5 1 КОМПЛЕКТАЦИЯ РИС Н Снять со сварочного аппарата частей имеющихся вупаковке упаковку выполнить сборку отсоединенных 5 2 СПОСОБ ПОДЪЕМАСВАРОЧНОГОАППАРАТА РИС I Сварочный аппаратдолжен подниматься без съемных частей устройство подачи проволоки баллон кабели дистанционное управление которые могут отсоединиться Внимание подьемные кольца М12150 3266 не входят в поставку 5 3 РАСПОЛОЖЕНИЕ СВАРОЧНОГО АППАРАТА Располагайте аппарат так чтобы не перекрывать приток и отток охлаждающего воздуха к аппарату принудительная вентиляция при помощи вентилятора следите также за тем чтобы не происходило всасывание проводящей пыли коррозивных паров влаги и т д Вокруг сварочного аппарата следует оставить свободное пространство минимум 250мм д ВНИМАНИЕ Установить сварочный аппарат на плоскую поверхность с соответствующей грузоподъемностью чтобы избежать опасных смещений или опрокидывания 5 4 СОЕДИНЕНИЕ С СЕТЬЮ 4 4 СИНЕРГИЧЕСКИЕ РЕЖИМЕ ПРОГРАММЫ И ФУНКЦИОНИРОВАНИЕ В РУЧНОМ 4 4 1 СИНЕРГИЧЕСКИЕ Программы MIG MAG Сварочный аппарат предусматривает 9 синергических программ с передачей SHORT SPRAY ARC КОРОТКАЯ ДУГА ДУГА СО СТРУЙНЫМ ПЕРЕНОСОМ МЕТАЛЛА и 9 синергических программ PULSE ARC ИМПУЛЬСНАЯ ДУГА для каждой выбирается частота импульсов 50 100 150 Гц Всего имеется 36 программ Характеристики программ указаны в таблице ТАБ 4 по которой следует 68 5 4 1 Предупреждения Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения и частоты сети в месте установки техническим характеристикам приведенным натабличкеаппарата Сварочный аппарат должен соединяться только с системой питания с ноевым проводником подсоединенным к заземлению 5 4 2 Штепсель и розетка Соединить кабель питания со стандартной вилкой 3 полюса заземление
