Blue Weld Digital SPOTTER 9000 [10/12] Www blueweld ru

- 10 -

- При работе на дверях или кожухе двигателя необходимо обязательно подсоединить заземление к этим

деталями, для того чтобы предотвратить протекание тока через шарниры или вблизи места сварки (так как

длинные пути протекания тока снижают эффективность сварки).

- Время точечной сварки устанавливается автоматически и зависит от выбранного способа сварки.

Подключение кабеля массы

) расположите свариваемую поверхность как можно ближе к месту подключения массы, например, на

поверхности, которая является контактной поверхностью для штанги массы.

b1) медную штангу укрепите на поверхности свариваемого листа при помощи шарнирного зажима (модель для

сварки).

b2) приварите шайбу на поверхность предварительно подготовленного листа; затяните крепеж и заблокируйте

штангу при помощи подходящей

клеммы из комплекта.

Точечная приварка шайб на заземленную поверхность (

)

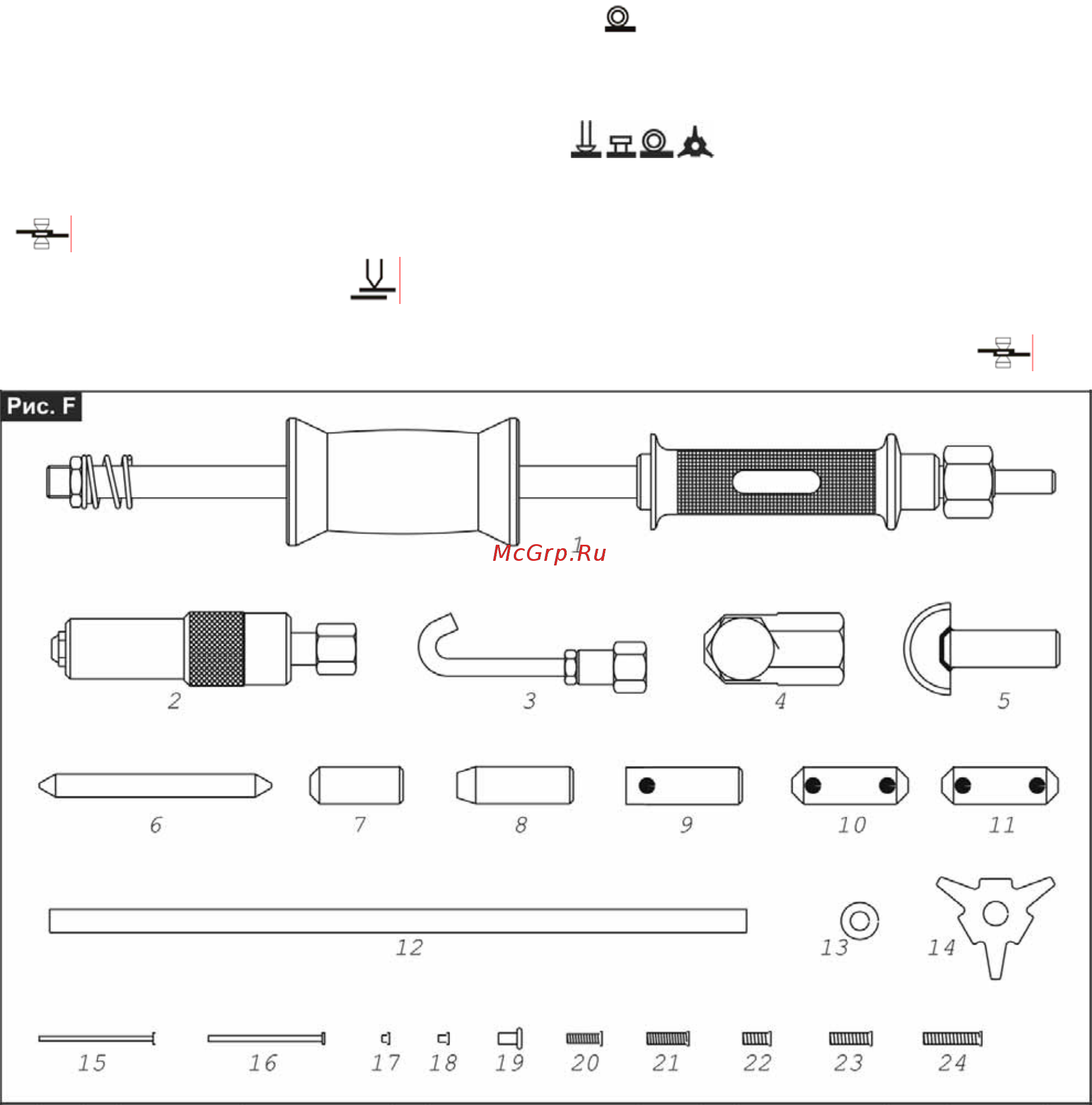

Установите специальный электрод в шпиндель пистолета (Рис. F п.9) и подсоедините шайбу (Рис. F п.13).

Установите шайбу на привариваемую поверхность. Подсоедините массу и нажмите кнопку пистолета, а после

сварки осторожно отсоедините электрод от приваренной шайбы.

Точечная приварка болтов, шайб, клепок и шпилек (

)

Установите на пистолет соответствующий электрод, закрепите привариваемую деталь, и установите на

привариваемой поверхности; нажмите на кнопку пистолета и отпустите после выключения зеленого индикатора

(

Односторонняя сварка листов (

)

На шпинделе пистолета установите соответствующий электрод (Рис. F п.6) и прижмите его к свариваемой

поверхности. Нажмите на кнопку пистолета и отпустите после выключения зеленого индикатора (

Внимание!

Максимальная толщина свариваемых односторонним способом листов не более 1+1 мм. Этот тип сварки не

допускается на несущих деталях кузовов.

Для достижения хороших результатов сварки необходимо соблюдение следующих условий:

1. Качественное соединение с массой;

2. Свариваемые детали должны быть очищены от лаков, жиров или масел;

3. Свариваемые детали должны быть плотно прижаты

друг к другу; не допустимо образование

воздушной прослойки между деталями. Прижимать детали нужно не пистолетом, а специальным

инструментом. Очень сильное нажатие пистолетом приведет к плохому качеству сварки;

4. Толщина верхнего листа не должна превышать 1 мм.

5. Диаметр кончика электрода должен быть 2,5 мм.
