- Клемму кабеля управления подключите к соответствующему гнезду.

Подключение сжатого воздуха необязательно.

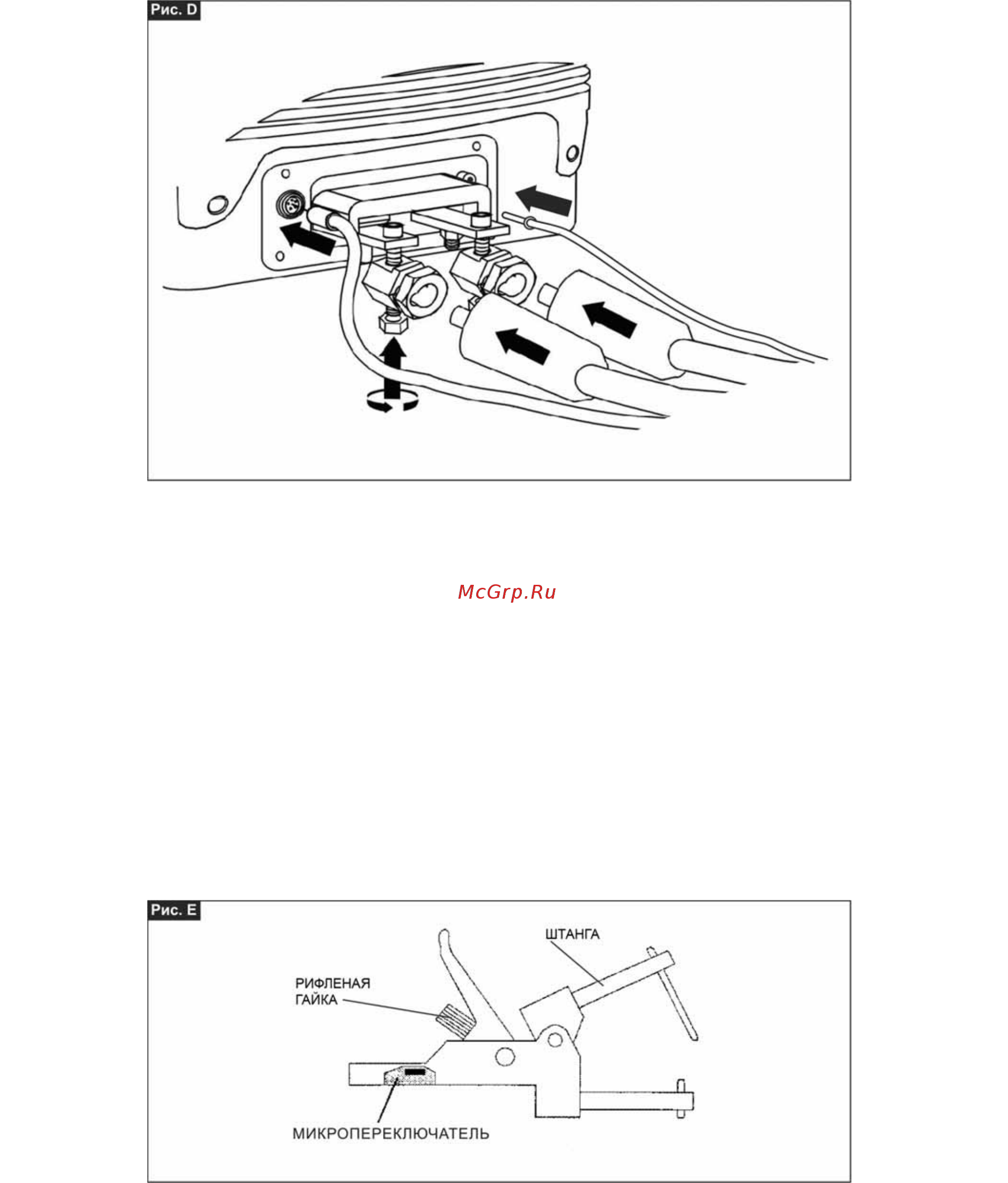

Подключение пневматического пистолета «Air Puller» (Рис. D)

- Переходники «DINSE» подключите к клеммной коробке сварочного аппарата;

- Штекеры «DINSE» подключите в соответствующие гнезда переходников;

- Подсоедините кабель подачи воздуха к соответствующему штекеру сварочного аппарата (большой штекер);

- Клемму кабеля управления подключите к соответствующему гнезду.

Подключение пистолета двойной точечной сварки

Порядок подключения аналогичен подключению пневматических клещей, только в этом случае подключают

также воздушное охлаждение.

6. Работа сварочного аппарата.

Подготовка к работе

Прежде чем приступить к сварке, необходимо выполнить ряд мероприятий и настроек. Главный выключатель

электропитания при этом находится в положении «ВЫКЛ»

1. Необходимо проверить, соответствует ли электропитание характеристикам аппарата.

2. При использование пневматических клещей, необходимо проверить правильность и надежность всех

шлангов подачи сжатого воздуха и отрегулировать давление, ориентируясь на манометр,

отградуированных в

барах. Если используется водное охлаждение, то необходимо обеспечение

соответствующую циркуляции воды.

3. Механическая регулировка ручных сварочных клещей (Рис. Е):

- между электродами клещей устанавливается расстояние, соответствующее толщине свариваемого

материала таким образом, чтобы штанги клещей при активизации рычага располагались

параллельно друг другу, а держатели электродов располагались на одной оси.

- регулировка производится путем ослабления зажимных болтов электродов до тех пор, пока не будет

достигнуто необходимое для проводимых работ положение, затем крепежные

болты тщательно

затягивают.

- сила, сжатия электродов при сварке, регулируется рифленой гайкой: поворотом по часовой стрелке

увеличивют силу сжатия; регулировка производится в соответствии с толщиной листового
