- 7 -

Внимание!

Несоблюдение вышеуказанных правил делает систему безопасности, разработанную производителем,

недейственной, что снижает безопасность сварочных работ (например, увеличивает риск поражения электрическим

током) и увеличивает пожароопасность.

- В случае установки нескольких сварочных аппаратов, трехфазное электропитание необходимо распределить

равномерно, чтобы обеспечить правильную нагрузку, например:

1-й сварочный аппарат: кабель L1-L2

2-й сварочный аппарат: кабель L2-L3

й сварочный аппарат: кабель L3-L1 и т.д.

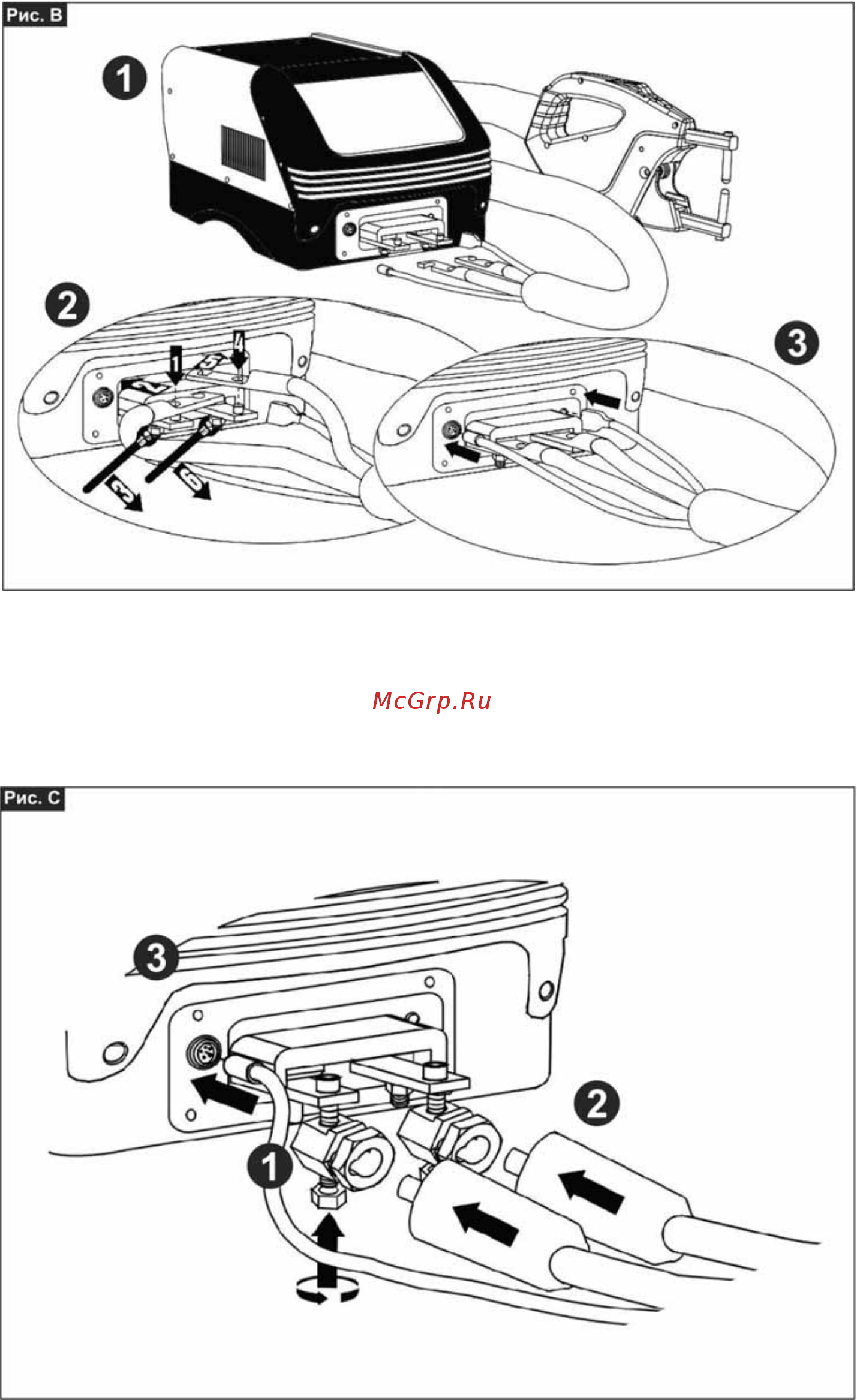

Подключение пневматических клещей (Рис. В)

- Подсоедините клемму кабеля к силовой клемме сварочного аппарата, и проверните ее пока она не встанет на

место. Нижний болт затяните ключом.

- Оба кабеля подачи сжатого воздуха подсоедините к аппарату: маленький штекер воздушного охлаждения;

большой штекер – подача сжатого воздуха.

- Клемму кабеля управления подключить в соответствующее гнездо.

Подключение ручных клещей и пистолета «Studder» (Рис. С)

- Переходники «DINSE» подключите к клеммной коробке сварочного аппарата;

- Штекеры «DINSE» подключите в соответствующие гнезда переходников;
