НАСТРОЙКА КРАЙНИХ ПОЛОЖЕНИЙ

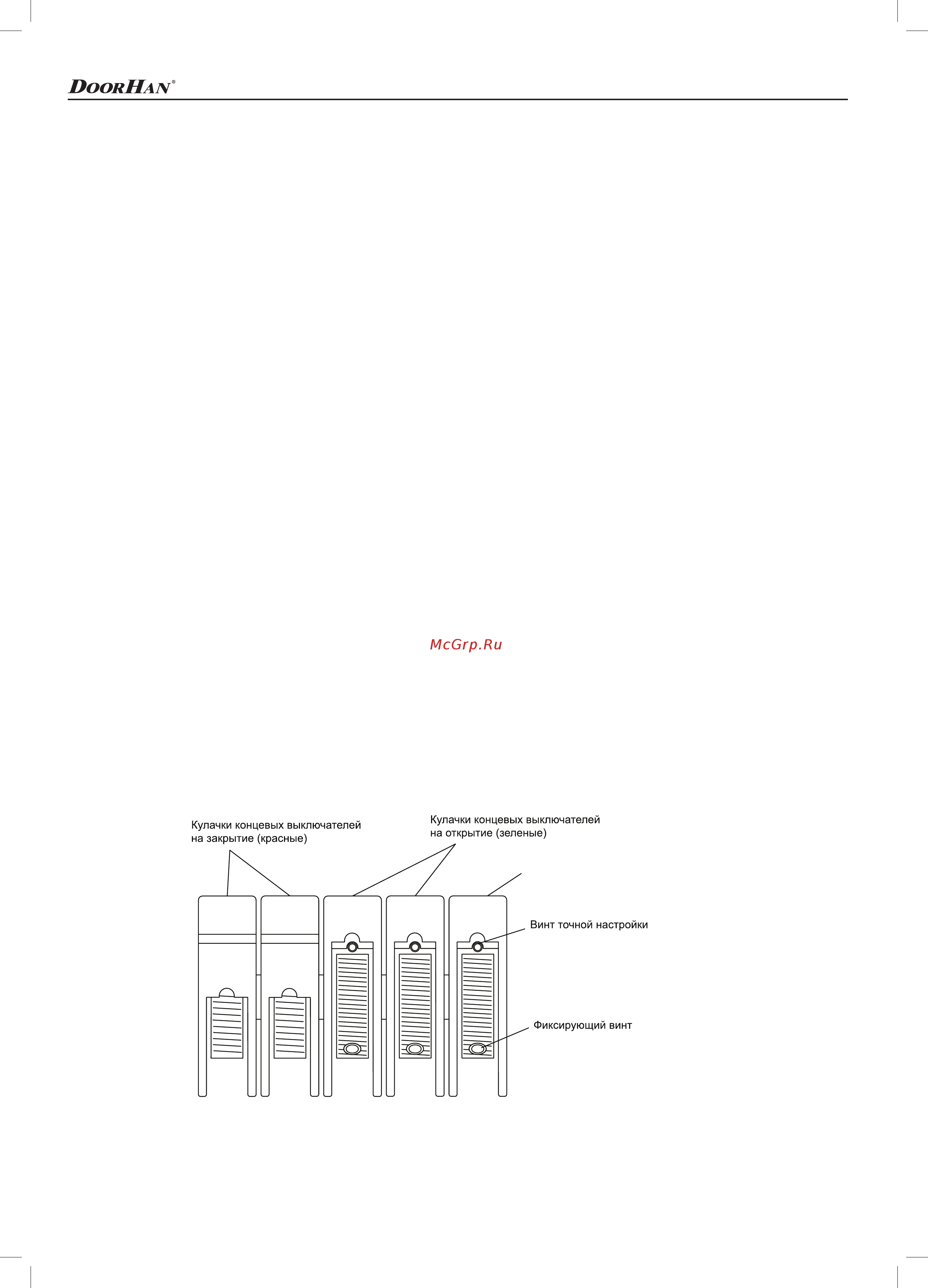

Кулачок для подключения аксессуаров

(светофора, сигнализации и т. п.) (желтый

)

5. НАСТРОЙКА КРАЙНИХ ПОЛОЖЕНИЙ

5.1. ЗАКРЫТОЕ ПОЛОЖЕНИЕ (КРАСНЫЙ КУЛАЧОК)

Грубая настройка

 Убедитесь, что привод жестко закреплен, переведите ворота в полностью закрытое положение.

 Ослабьте винты грубой настройки красных кулачков, затем поверните их так, чтобы микропереключатели были

нажаты, затем затяните винты.

 Откройте и закройте ворота, убедитесь, что красные кулачки нажимают на микропереключатели.

Точная настройка

 Поворачивая винт точной настройки, откорректируйте закрытое положение ворот.

 Откройте и закройте ворота, убедитесь, что красные кулачки нажимают на микропереключатели и ворота оста-

навливаются в нужном положении.

 Поворот винта по часовой стрелке приводит к более раннему срабатыванию концевика, против часовой стрел-

ки — к более позднему.

 Откройте и закройте ворота, убедитесь, что красные кулачки нажимают на микропереключатели и ворота оста-

навливаются в нужном положении.

5.2. ОТКРЫТОЕ ПОЛОЖЕНИЕ (ЗЕЛЕНЫЙ КУЛАЧОК)

Грубая настройка

 Убедитесь, что привод жестко закреплен, переведите ворота в полностью открытое положение.

 Ослабьте винты грубой настройки зеленых кулачков, затем поверните их так, чтобы микропереключатели были

нажаты, затем затяните винты.

 Закройте и откройте ворота, убедитесь, что зеленые кулачки нажимают на микропереключатели.

Точная настройка

 Поворачивая винт точной настройки, откорректируйте закрытое положение ворот.

 Поворот винта по часовой стрелке приводит к более раннему срабатыванию концевика, против часовой стрел-

ки — к более позднему.

 Закройте и откройте ворота, убедитесь, что зеленые кулачки нажимают на микропереключатели и ворота оста-

навливаются в нужном положении.
