3

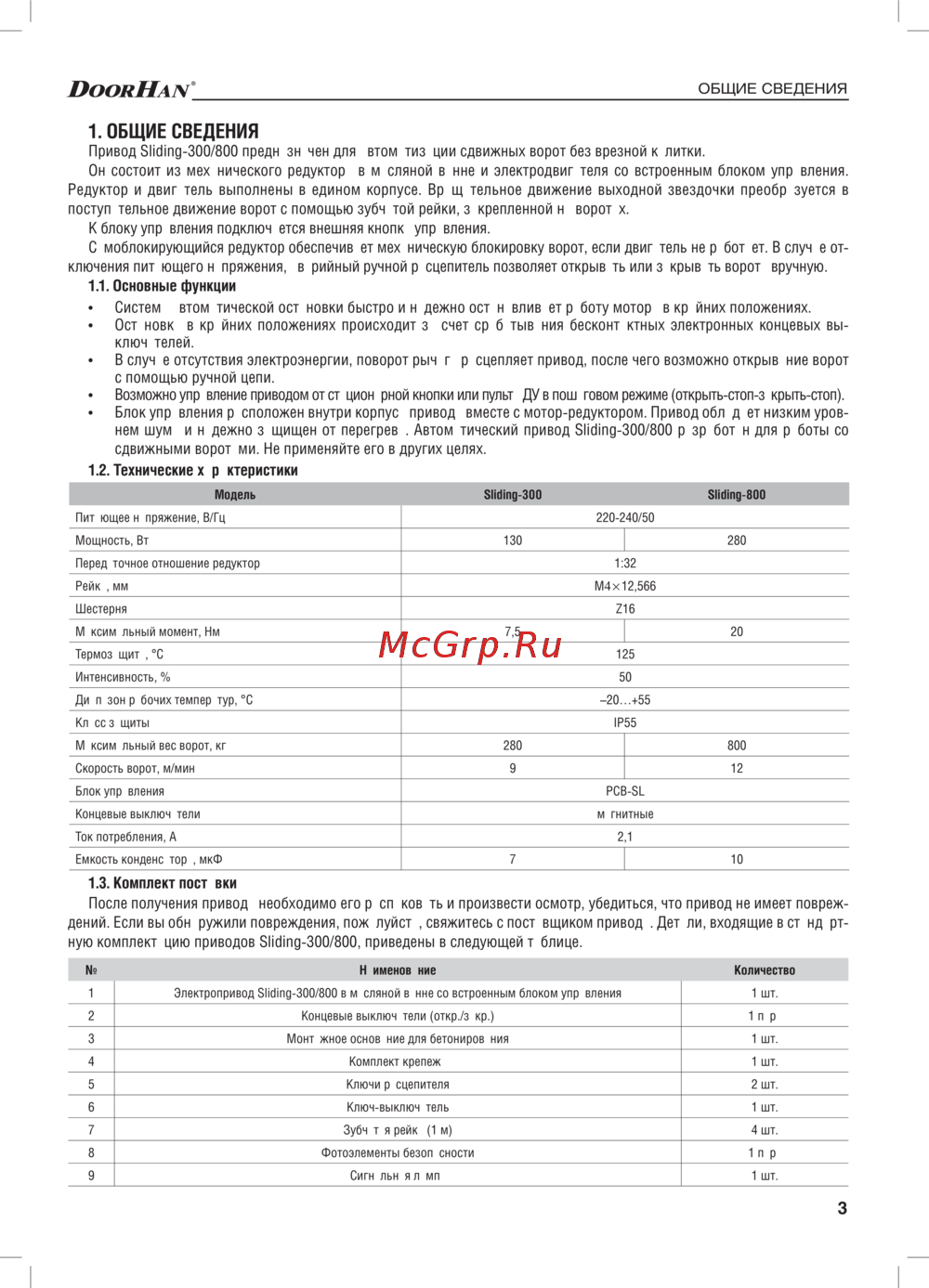

ОБЩИЕ СВЕДЕНИЯ
1. ОБЩИЕ СВЕДЕНИЯ
Привод Sliding-300/800 предназначен для автоматизации сдвижных ворот без врезной калитки.
Он состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления.
Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в
поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах.
К блоку управления подключается внешняя кнопка управления.
Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае от-
ключения питающего напряжения, аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную.
1.1. Основные функции
• Система автоматической остановки быстро и надежно останавливает работу мотора в крайних положениях.
• Остановка в крайних положениях происходит за счет срабатывания бесконтактных электронных концевых вы-
ключателей.
• В случае отсутствия электроэнергии, поворот рычага расцепляет привод, после чего возможно открывание ворот
с помощью ручной цепи.
• Возможно управление приводом от стационарной кнопки или пульта ДУ в пошаговом режиме (открыть-стоп-закрыть-стоп).
• Блок управления расположен внутри корпуса привода вместе с мотор-редуктором. Привод обладает низким уров-
нем шума и надежно защищен от перегрева. Автоматический привод Sliding-300/800 разработан для работы со
сдвижными воротами. Не применяйте его в других целях.
1.2. Технические характеристики
1.3. Комплект поставки
После получения привода необходимо его распаковать и произвести осмотр, убедиться, что привод не имеет повреж-
дений. Если вы обнаружили повреждения, пожалуйста, свяжитесь с поставщиком привода. Детали, входящие в стандарт-
ную комплектацию приводов Sliding-300/800, приведены в следующей таблице.
№ Наименование Количество
1 Электропривод Sliding-300/800 в масляной ванне со встроенным блоком управления 1 шт.
2 Концевые выключатели (откр./закр.) 1 пара
3 Монтажное основание для бетонирования 1 шт.
4 Комплект крепежа 1 шт.
5 Ключи расцепителя 2 шт.
6 Ключ-выключатель 1 шт.
7 Зубчатая рейка (1 м) 4 шт.
8 Фотоэлементы безопасности 1 пара
9 Сигнальная лампа 1 шт.
Модель Sliding-300 Sliding-800
Питающее напряжение, В/Гц 220-240/50
Мощность, Вт 130 280
Передаточное отношение редуктора 1:32
Рейка, мм М4 × 12,566
Шестерня Z16
Максимальный момент, Нм 7,5 20
Термозащита, °С 125
Интенсивность, % 50
Диапазон рабочих температур, °С –20…+55
Класс защиты IP55
Максимальный вес ворот, кг 280 800
Скорость ворот, м/мин 9 12
Блок управления PCB-SL
Концевые выключатели магнитные
Ток потребления, А 2,1
Емкость конденсатора, мкФ 7 10
