DoorHan SLIDING-800 [5/12] Схема установки привода и прокладки кабеля

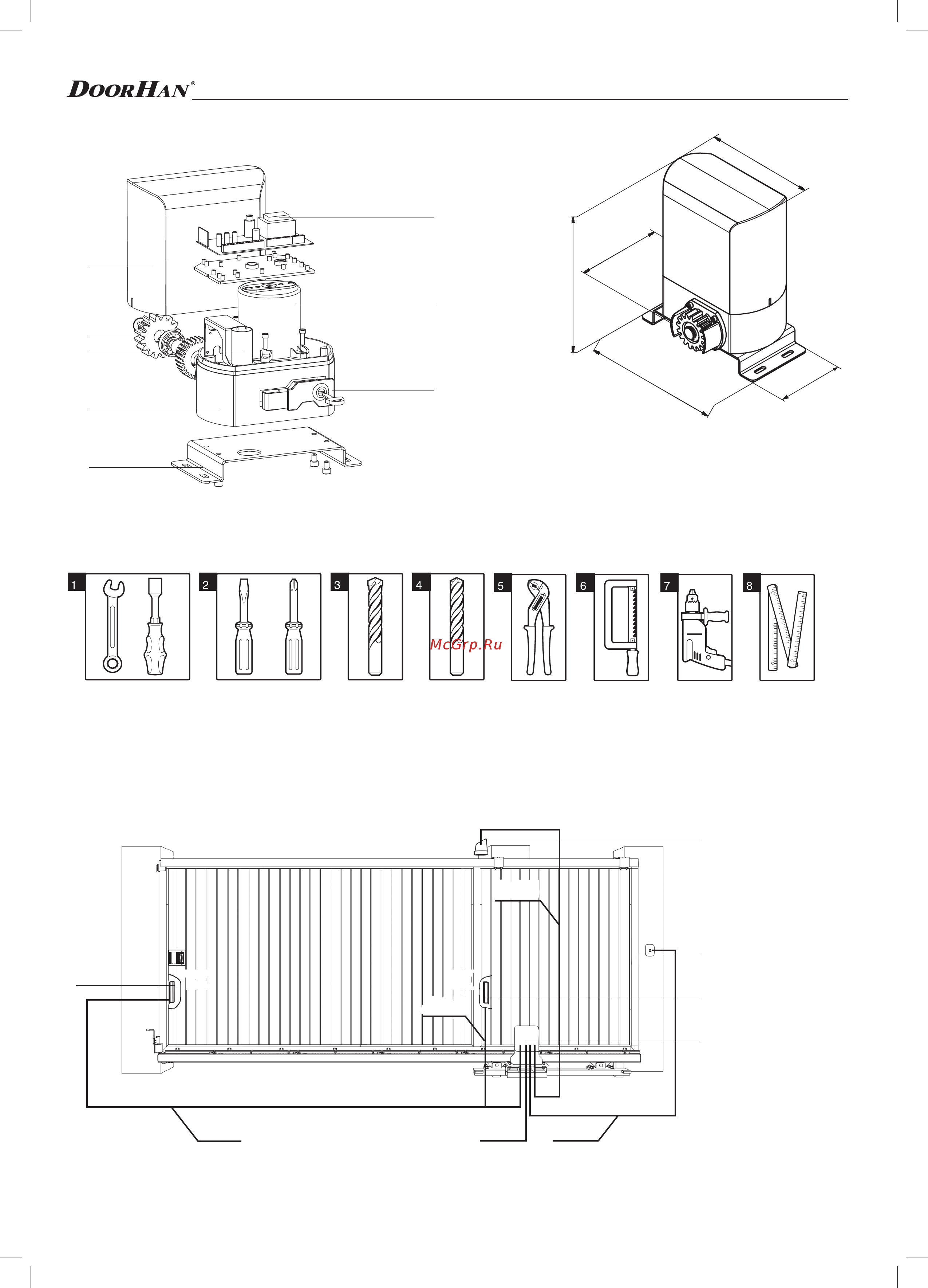

![DoorHan SLIDING-300 [5/12] Устройство привода](/views2/1269779/page5/bg5.png)
5
УСТРОЙСТВО ПРИВОДА
4.1. Инструменты
1. Набор гаечных ключей
2. Набор шлицевых и крестовых отверток
3. Набор сверл по металлу
4. Набор сверл по бетону
5. Плоскогубцы
6. Ножовка по металлу
7. Электродрель
8. Рулетка (метр складной)
3. УСТРОЙСТВО ПРИВОДА
4. УСТАНОВКА
4.2. Схема установки привода и прокладки кабеля
1. Привод с блоком
управления
2. Фотоэлементы
3. Сигнальная лампа
4. Ключ-кнопка
2
3
2
4
1
2
Х
0,5
2
Х
1,5
2
Х
0,53
Х
1,5
4
Х
0,5
TX RX
1. Крышка корпуса
2. Шестерня
3. Конденсатор
4. Корпус редуктора
5. Крепления привода
6. Блок управления
7. Статор
8. Расцепитель
синий красный
5
4
3
2
1
6
7
8
191
323
279
224
136
