10

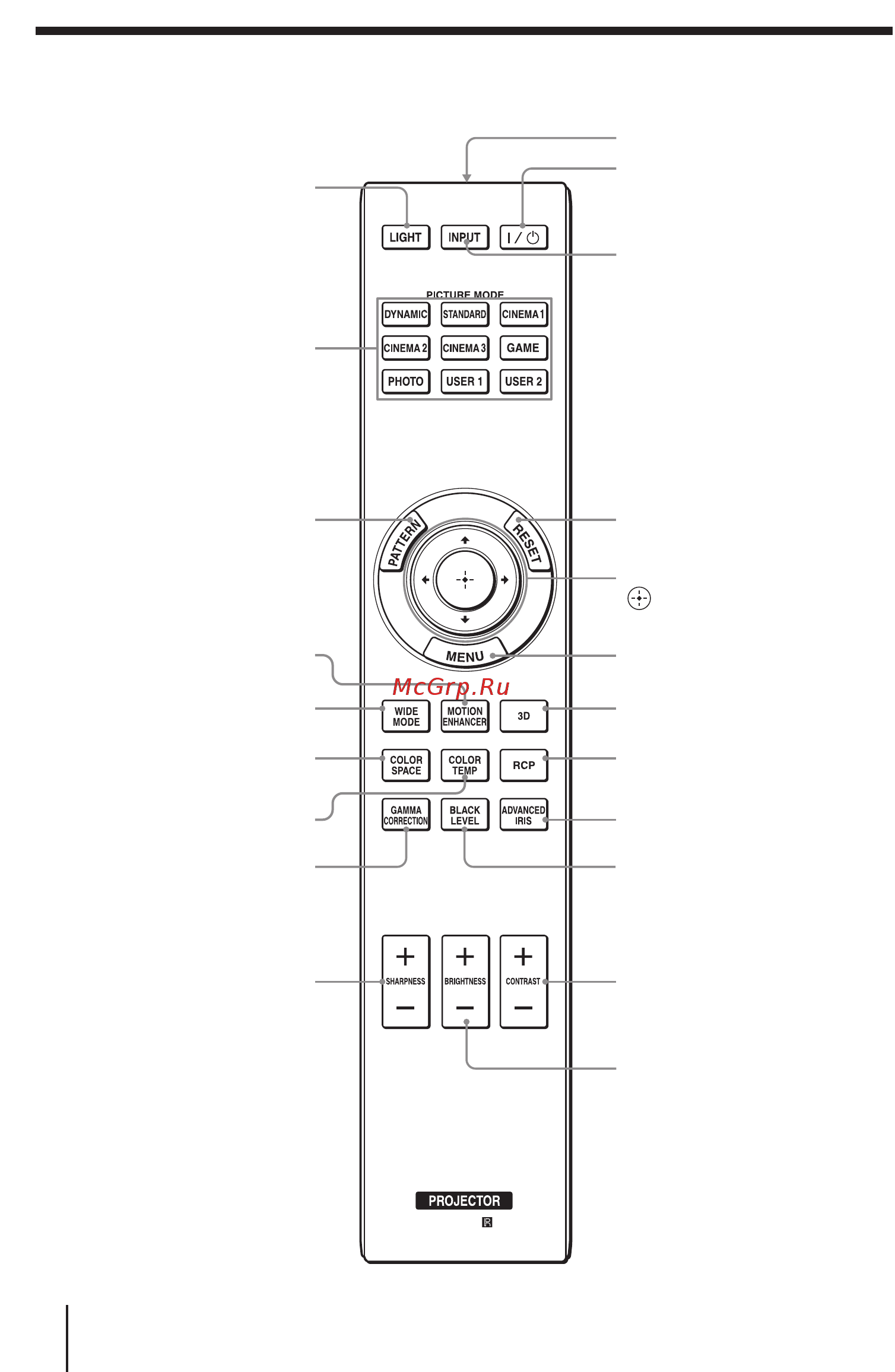

Пульт ДУ
Кнопка INPUT (1 стр. 31)
Инфракрасный передатчик
Переключатель
?
/
1
(вкл./режим ожидания)
(1 стр. 21)
Кнопка COLOR SPACE
(1 стр. 39)
Кнопки M/m/</, (стрелки)
/
(ввод) (1 стр. 42)
Кнопка RESET (1 стр. 42)
Кнопка CONTRAST +/–
(1 стр. 47)
Кнопка BRIGHTNESS +/–
(1 стр. 47)
Кнопка LIGHT
Подсветка кнопок
пульта ДУ
Кнопки PICTURE MODE
(1 стр. 38)
Кнопка 3D (1 стр. 55)
Кнопка WIDE MODE
(1 стр. 33)
Кнопка PATTERN
(1 стр. 21)
Кнопка SHARPNESS +/–
(1 стр. 48)
Кнопка MENU (1 стр. 42)
Кнопка ADVANCED IRIS
(1 стр. 39)
Кнопка COLOR TEMP
(1 стр. 39)
Кнопка RCP (Real Color
Processing) (1 стр. 40)
Кнопка BLACK LEVEL
(1 стр. 39)
Кнопка GAMMA CORRECTION
(1 стр. 39)
Кнопка MOTION ENHANCER
(1 стр. 39)
