31
Проецирование
В данном разделе описывается, как управлять проектором для просмотра изображе
ния, воспроизводимого подключенным к нему оборудованием. Также описывается
процедура регулировки изображения в соответствии с предпочтениями пользователя.

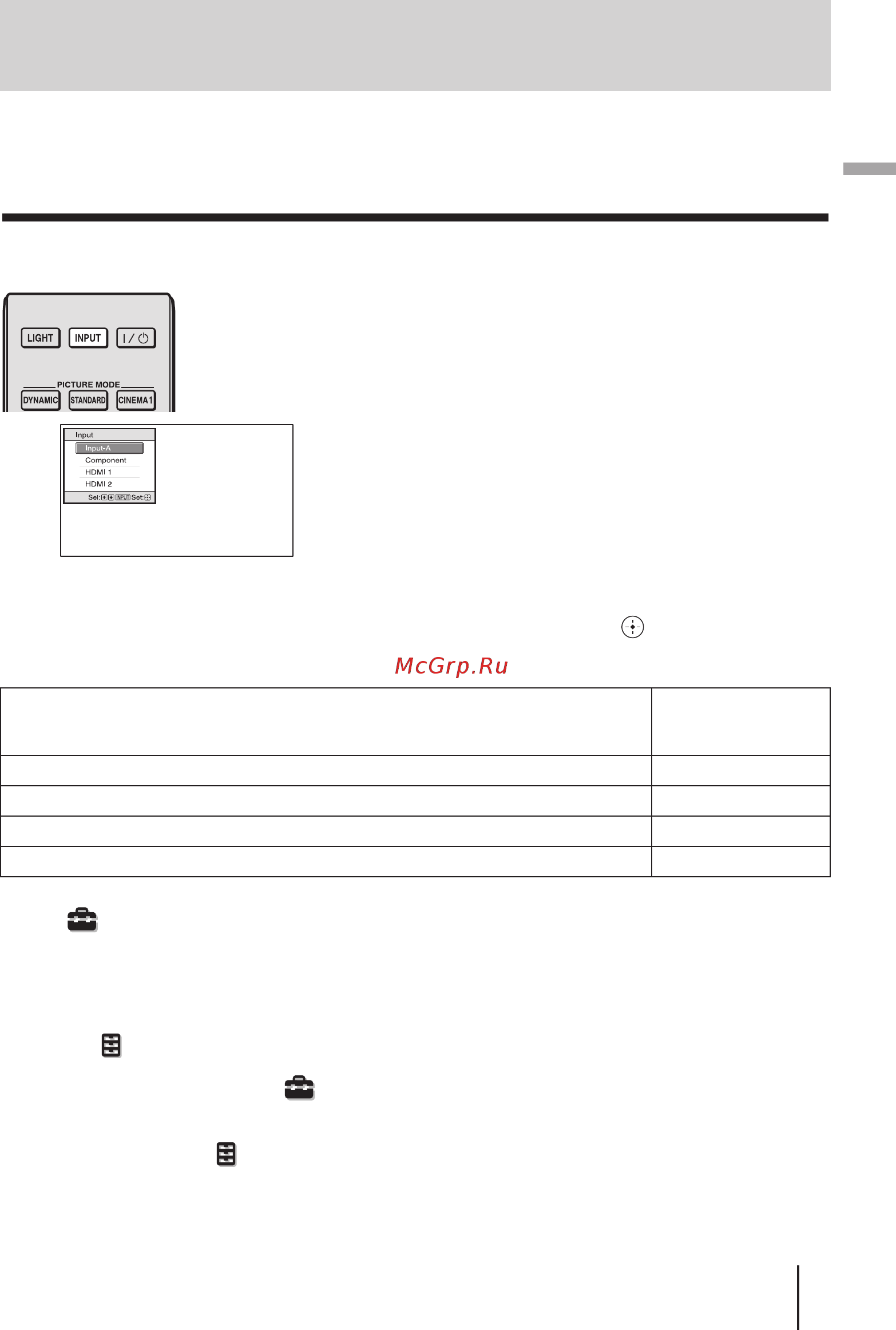

Проецирование изображения на экран
Пример: Просмотр изображения,
поступающего с видеоуст
ройства, подключенного
к разъему INPUT А.
* Выберите для параметра InputA Signal Sel. (выбор сигнала для входа А) в меню настройки
Setup настройку, соответствующую входу сигнала. Если установлена настройка Auto
(автоматически), и изображение демонстрируется неправильно, выберите настройку, соот
ветствующую подаваемому на вход сигналу (1 стр. 54, 61).
Советы
• Если для параметра Auto Input Search (автоматический поиск входного сигнала) в меню
Function установлена настройка On (включено), в списке будут показаны только те вхо
ды, на которых имеются сигналы.
• Если в меню настройки Setup для параметра Status (состояние) установлено Off (отклю
чено), список входов не будет появляться. Для последовательного переключения между
входами проектора нажимайте кнопку INPUT.
• Если в меню Function для параметра Control for HDMI установлена настройка On (вклю
чено), на экран будет автоматически выводиться вход с эффективными сигналами, и будет
синхронизироваться работа с оборудованием, подключенным к входу HDMI 1 или HDMI 2
проектора. (Только, если подключенное оборудование поддерживает функцию Control for
HDMI.)
Для просмотра изображения, поступающего с:
Нажмите INPUT для
отображения на
экране индикации
RGB/компонентного устройства, подключенного к разъему INPUT A InputA*
Компонентного устройства, подключенного к разъему Y PB/CB PR/CR Component
Устройства, подключенного к разъему HDMI 1 HDMI 1
Устройства, подключенного к разъему HDMI 2 HDMI 2
Проецирование
1 Включите проектор и подклю=
ченное к нему устройство.
2 Нажмите кнопку INPUT, чтобы
вывести на дисплей список
входов.
3 Выберите устройство, изо=
бражение с которого хотите
проецировать.
Для выбора устройства, изображение
с которого будет проецироваться,
нажимайте на кнопку INPUT или
нажмите M/m/ (ввод).
