8
Передняя/правая панели
Кнопки с одинаковыми названиями на панели управления и пульте ДУ можно ис
пользовать для управления одними и теми же функциями проектора.

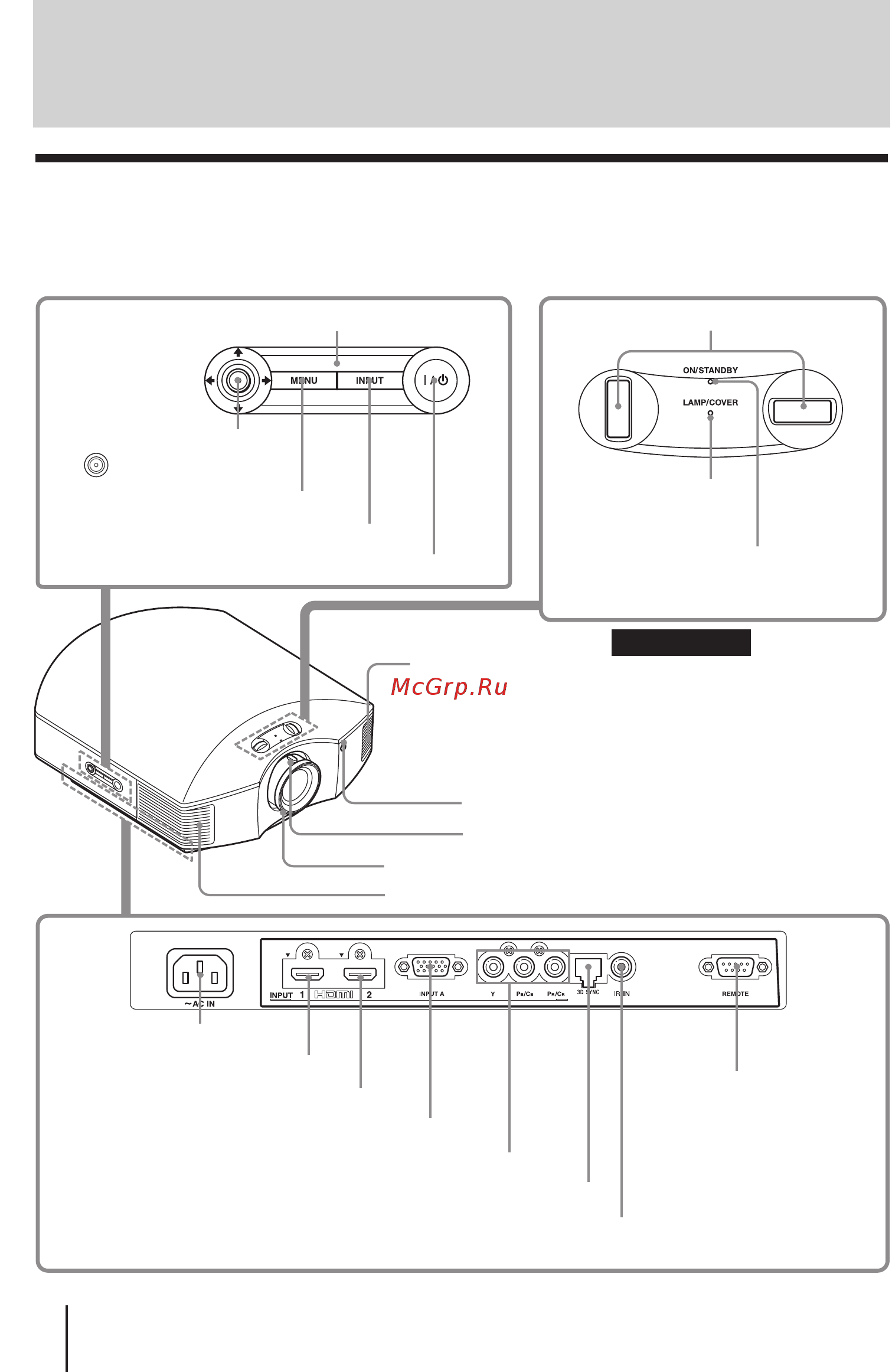

Расположение элементов
управления
Кнопка INPUT (1 стр. 31)
Кнопка MENU (1 стр. 42)
Индикатор
ON/STANDBY
(1 стр. 20)
Сенсор пульта ДУ
Вентиляционные
отверстия
(выпускные)
(1 стр. 14)
Переключатель
?
/
1
(ON/STANDBY) (1 стр. 21)
Индикатор
LAMP/COVER
(1 стр. 67)
Вентиляционные отверстия (выпускные) (1 стр. 14)
Розетка
- AC IN
Разъем Y P
B/CB PR/CR (тип фоно) (1 стр. 26)
Разъем INPUT A (1 стр. 27)
Разъем HDMI 1 (1 стр. 25)
Разъем REMOTE
Подключение
к компьютеру и т.п.
для дистанционного
управления
Разъем HDMI 2 (1 стр. 25)
Индикатор ON/STANDBY
горит оранжевым, когда
включен режим экономии
электроэнергии (1 стр. 54).
Регуляторы объектива (1 стр. 21)
Регулятор зума (1 стр. 23)
Кольцо фокусировки (1 стр. 23)
Панель управления
Разъем IR IN,
Вход сигналов управления проектором
Разъем 3D SYNC (1 стр. 28)
M/m/</, (стрелка)/
(ввод) (1 стр. 42)
