21
Подключение и подготовка
В течение некоторого
времени (десятки
секунд) индикатор
мигает зеленым,
затем горит зеленым
постоянно.
Для регулировки
положения по вертикали
Для регулировки положения по горизонтали

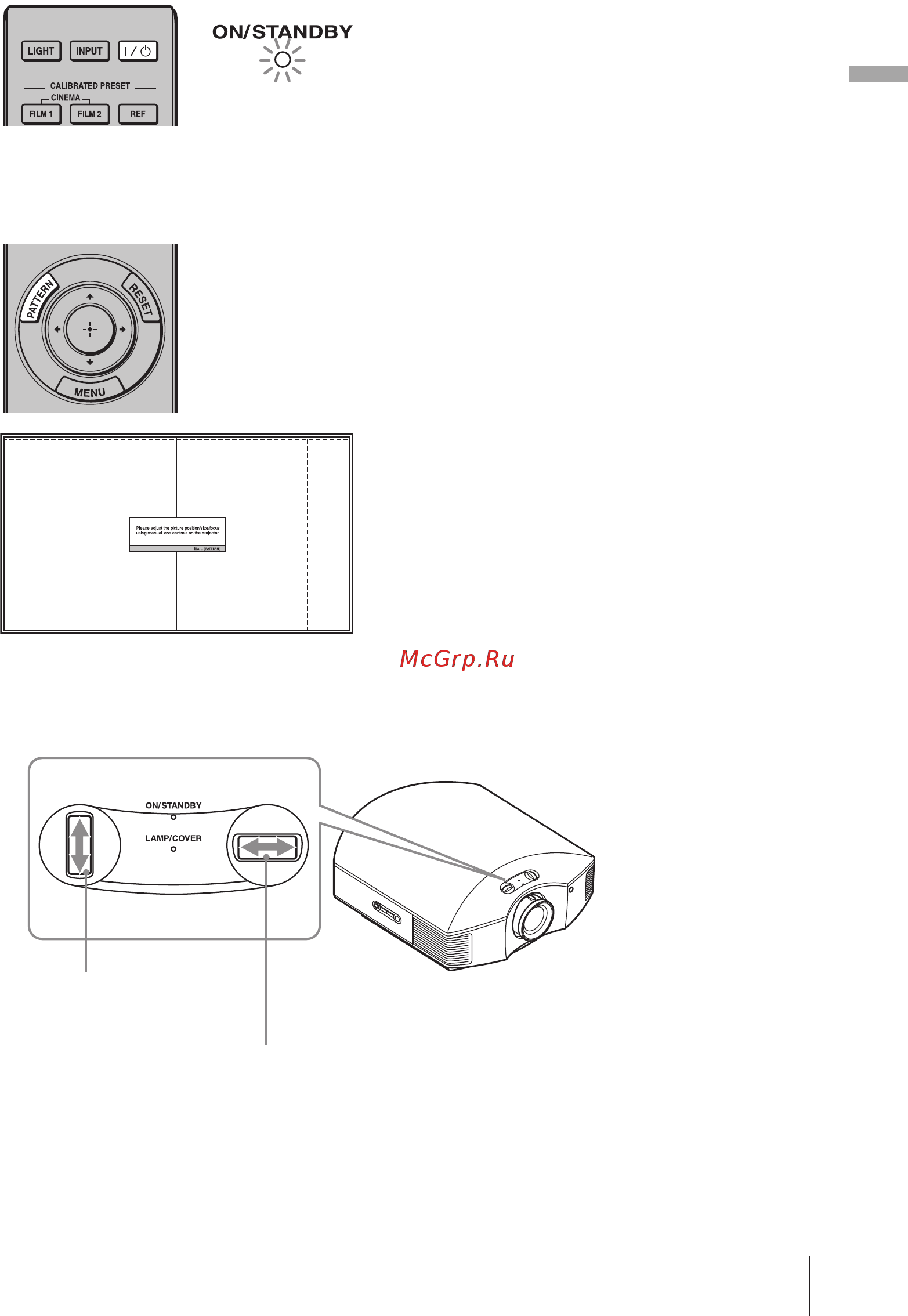

2 Для включения проектора
нажмите переключатель ?/1
(ON/STANDBY).
Индикатор ON/STANDBY будет
мигать зеленым цветом некоторое
время, затем будет гореть зеленым
цветом постоянно.
3 Для проведения регулировок
проецируйте на экран тесто-
вый сигнал.
Для проецирования тестового
сигнала нажмите кнопку PATTERN
на пульте ДУ.
Совет
Чтобы убрать тестовый сигнал, нажмите
кнопку PATTERN.
4 Для регулировки положения
изображения поворачивайте оба
регулятора сдвига объектива.
