22

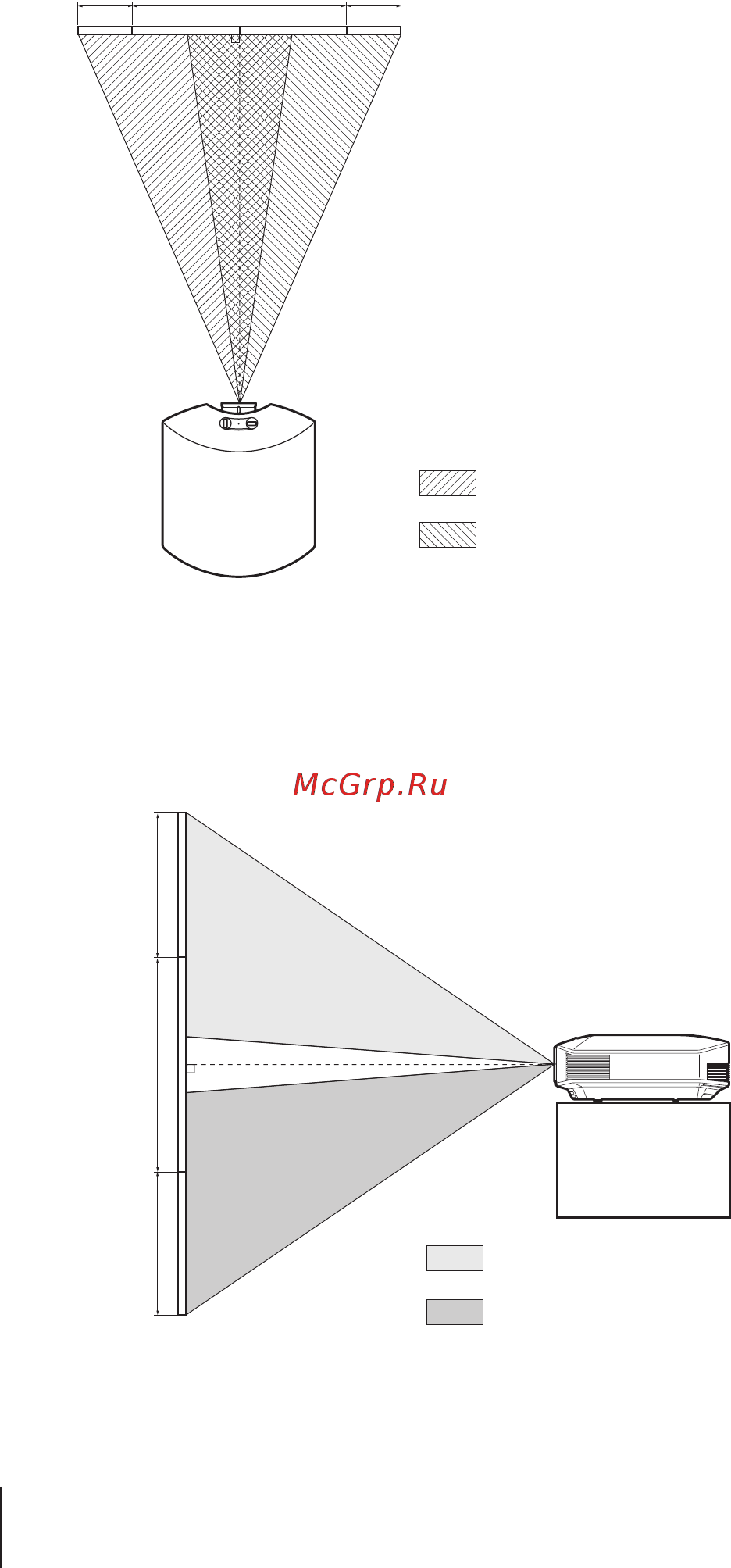

Для регулировки позиции по горизонтали
Поворачивайте регулятор сдвига объектива вправо или влево.
Проецируемое на экран изображение сдвигается влево или вправо на расстояние
до 25% ширины экрана от центра объектива.
Вид сверху
: Позиция изображения при максимальном
смещении изображения влево
: Позиция изображения при максимальном
смещении изображения вправо
25% 1 ширина экрана 25%
Для регулировки позиции по вертикали
Поворачивайте ргулятор сдвига объектива вверх или вниз.
Проецируемое на экран изображение сдвигается вверх или вниз на расстояние
до 71% высоты экрана от центра объектива.
71%
1
высота
экрана
71%
Вид сбоку
: Позиция изображения при максимальном
смещении изображения вверх
: Позиция изображения при максимальном
смещении изображения вниз
