Sony VPL-HW50ES/B Black [20/96] Этап 2 регулировка позиции изображения
![Sony VPL-HW50ES/B Black [20/96] Этап 2 регулировка позиции изображения](/views2/1271404/page20/bg14.png)
20

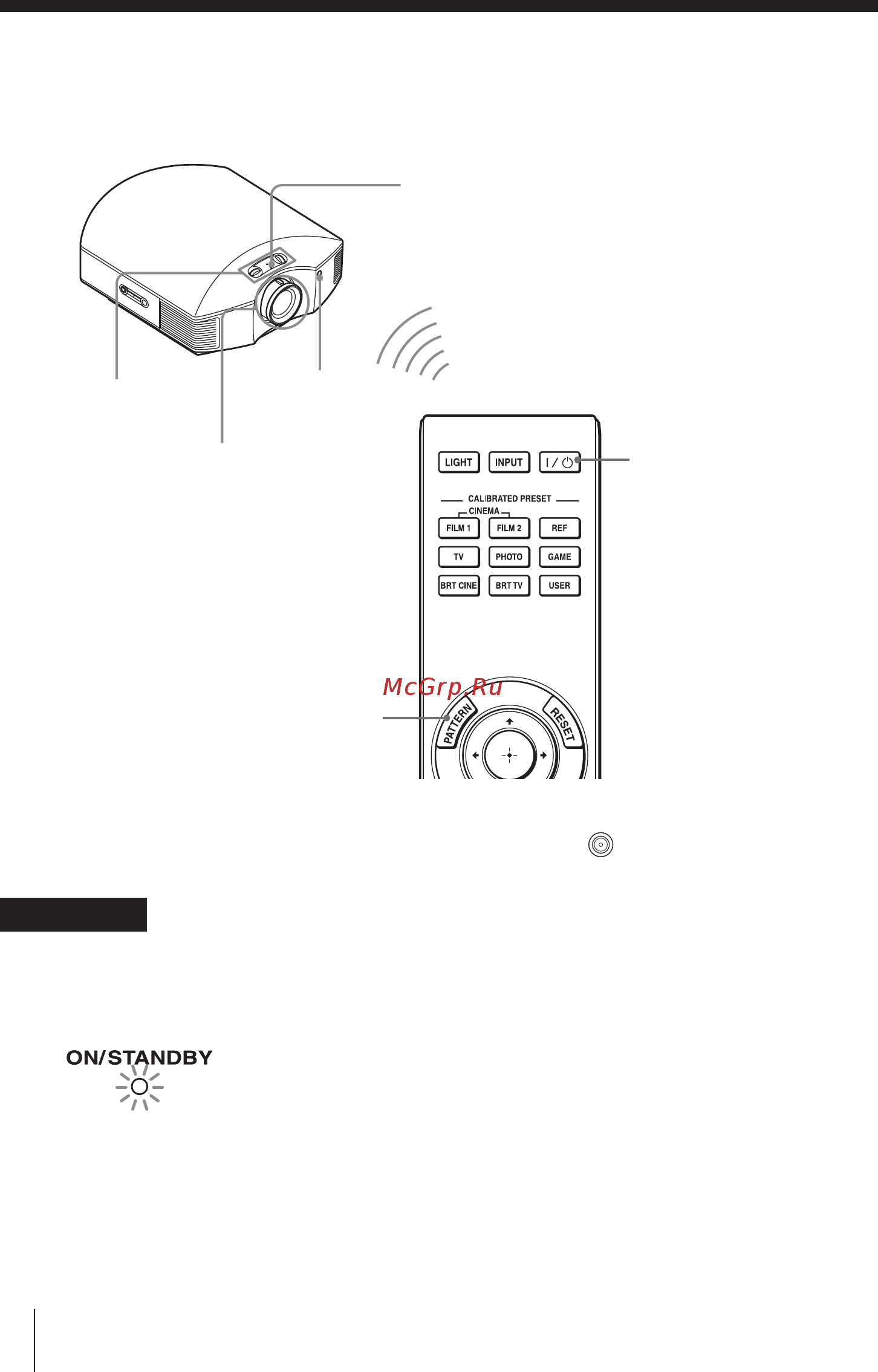

Этап 2: Регулировка позиции изображения
Включите проецирование изображения на экран, после чего отрегулируйте его
позицию.
Индикатор ON/STANDBY
Сенсор
дистанционного
управления
3 Кнопка PATTERN
5, 6
Рычаг трансфокации,
кольцо фокусировки
2
1
4
Регуляторы
сдвига объектива
Переключатель
?
/
1
(вкл./режим
ожидания)
Совет
Кнопки ?/1 (ON/STANDBY), INPUT, MENU и M/m/</,/
(джойстик) на боковой
панели проектора выполняют те же функции, что и соответствующие кнопки на пульте ДУ.
Примечание
В зависимости от места установки проектора прямое управление с пульта может быть невоз-
можно. В таких случаях направляйте пульт ДУ не на проектор, а на экран.
Горит красным.
1 Подсоедините кабель электро-
питания к разъему на проекторе
и к электрической розетке.
Индикатор ON/STANDBY загорит-
ся красным цветом, а проектор
перейдет в режим ожидания.
