8

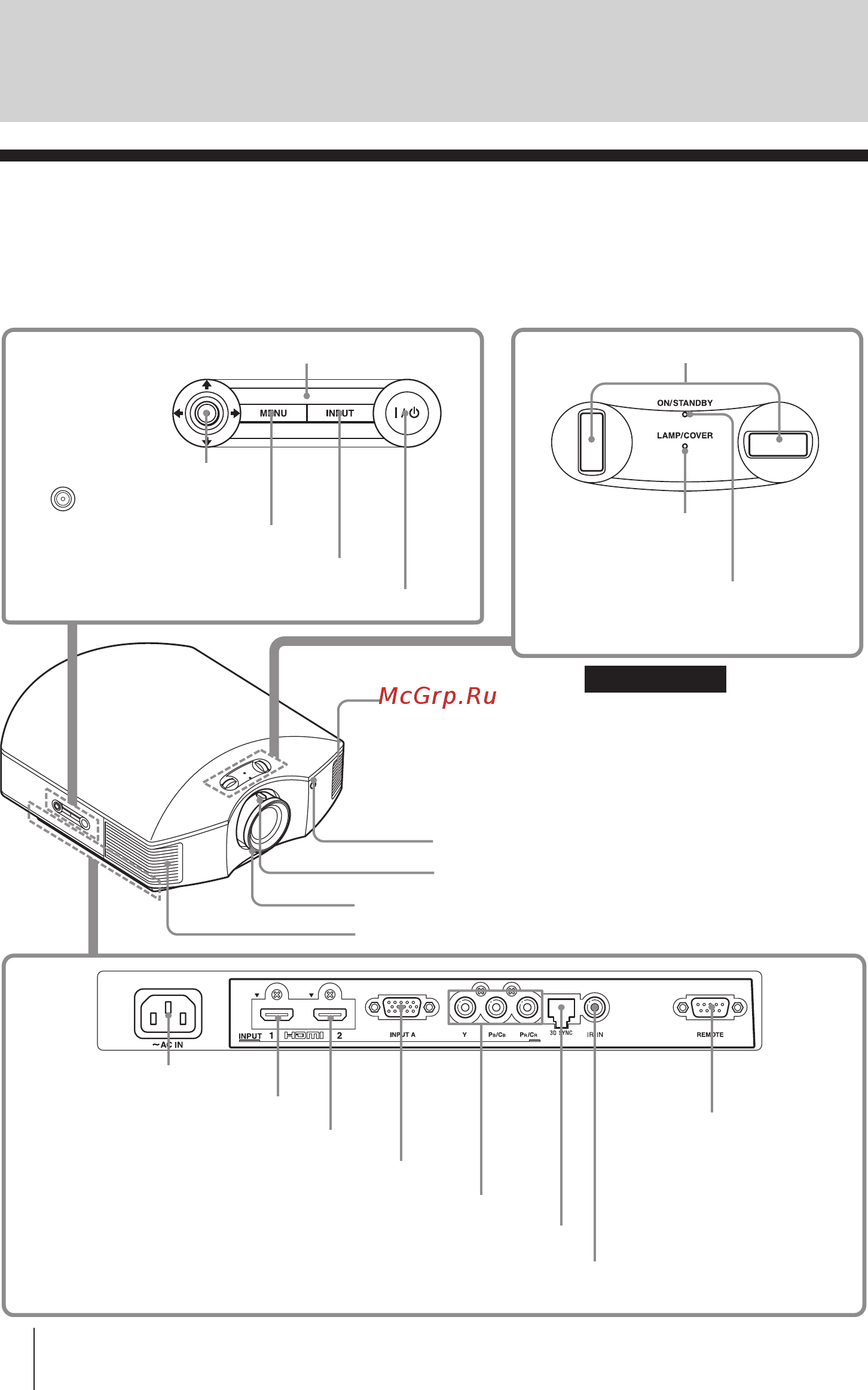

Расположение элементов
управления
Передняя/правая сторона
Кнопки с одинаковыми названиями на панели управления и пульте дистанционно-
го управления (ДУ) можно использовать для управления одними и теми же функ-
циями проектора.
Кнопка INPUT (1 стр. 31)
Кнопка MENU (1 стр. 45)
Индикатор
ON/STANDBY
(1 стр. 20)
Сенсор пульта ДУ
Вентиляционные
отверстия
(выпускные)
(1 стр. 14)
Переключатель
?
/
1
(ON/STANDBY) (1 стр. 21)
Индикатор
LAMP/COVER
(1 стр. 72)
Вентиляционные отверстия (выпускные) (1 стр. 14)
Гнездо
- AC IN
Разъем Y P
B/CB PR/CR (тип фоно) (1 стр. 26)
Разъем INPUT A (1 стр. 27)
Разъем HDMI 1 (1 стр. 25)
Разъем REMOTE
Подключение
к компьютеру и т.п.
для дистанционного
управления
Разъем HDMI 2 (1 стр. 25)
Индикатор ON/STANDBY
горит оранжевым, когда
включен режим экономии
электроэнергии (1 стр. 58).
Регуляторы объектива (1 стр. 21)
Рычаг регулировки трансфокации (1 стр. 23)
Кольцо фокусировки (1 стр. 23)
Панель управления
Разъем IR IN,
Вход сигналов управления проектором
Разъем 3D SYNC (1 стр. 28)
M/m/</, (стрелка)/
(ввод) (1 стр. 45)
Примечание
