21
Подключение оборудования
03

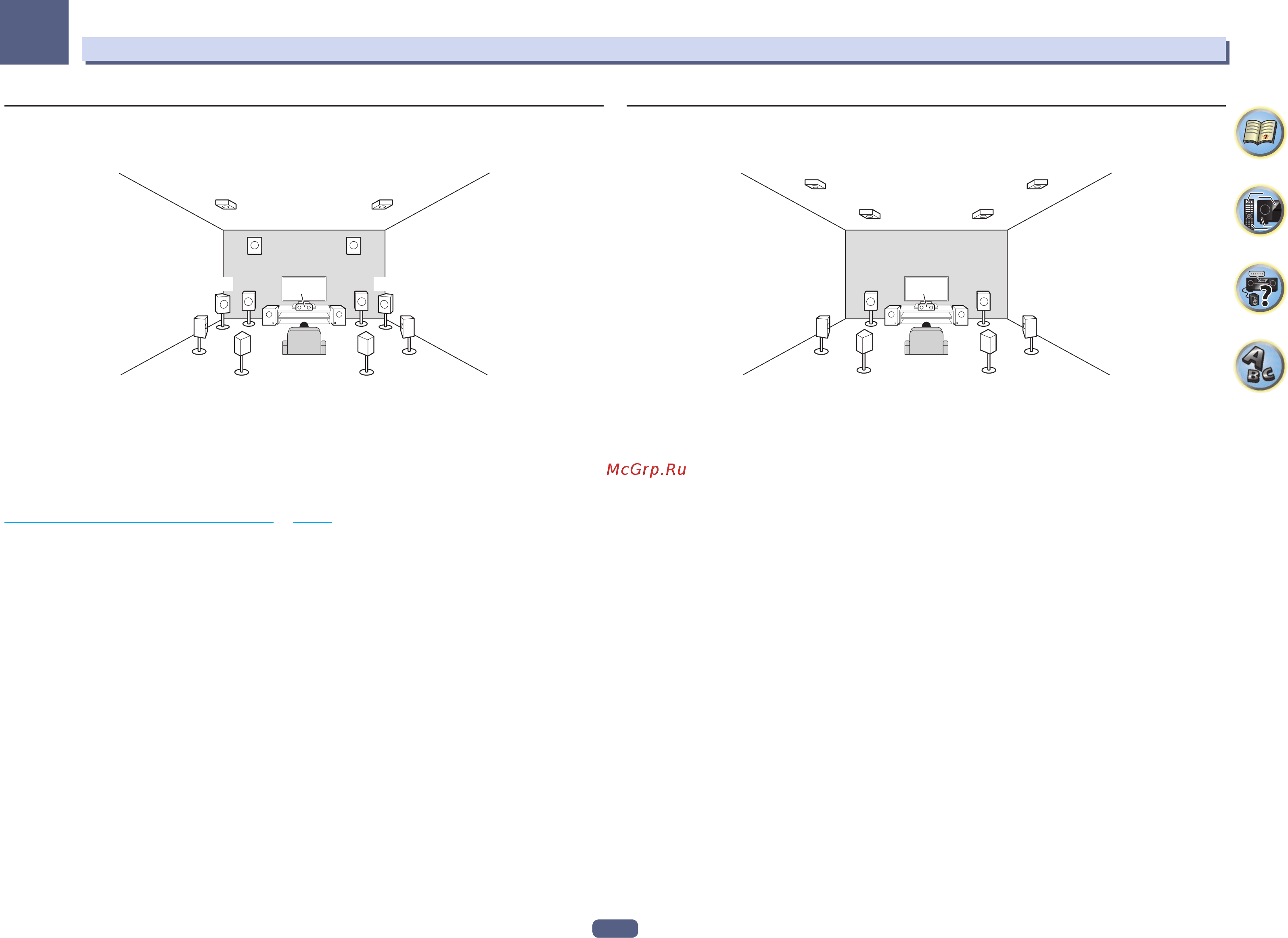

[С] Подключение 9.2.2-канальной системы объемного звучания (верхние
средние/передние верхние)
! Настройка Speaker System: 9.2.2ch TMd/FH
SBR
TMdL TMdR
SBL
SRSL
R
SW2
C
SW1
L
FHR
FHL
FWR
FWL
В 9.2.2-канальной системе объемного звучания подключаются левый и правый передние громкогово-
рители (L/R), центральный громкоговоритель (C), левый и правый верхние средние громкоговорители
(TMdL/TMdR), левый и правый передние верхние громкоговорители (FHL/FHR), левый и правый перед-
ние боковые громкоговорители (FWL/FWR), левый и правый громкоговорители объемного звучания (SL/
SR), задние левый и правый громкоговорители объемного звучания (SBL/SBR) и низкочастотные громко-
говорители (SW 1/SW 2).
Невозможно одновременно выводить звук из верхних средних и передних верхних громкоговорителей.
Выводящие звучание громкоговорители можно переключать с помощью кнопки OUT P.. Подробнее, см.
Переключение терминалов громкоговорителей на стр. 95 .
Выход на передние боковые громкоговорители подается с терминалов PRE OUT EXTRA 2 ресивера.
Подключите терминал EXTRA 2 к внешнему усилителю и подключите внешний усилитель к переднему
боковому громкоговорителю.
Для воспроизведения Dolby Atmos необходимо выполнить подключение к каким-либо из следующих
громкоговорителей: верхние средние, передние верхние, передние боковые или задние объемного
звучания.
[D] Подключение 7.2.4-канальной системы объемного звучания
(предварительный выход задних объемного звучания)
! Speaker System настройка: 7.2.4ch SB Pre out
SRSL
TFwL
TBwL
TFwR
TBwR
R
SW2
C
SW1
L
SBRSBL
В 7.2.4-канальной системе объемного звучания подключаются левый и правый передние громкогово-
рители (L/R), центральный громкоговоритель (C), левый и правый верхние передние громкоговорители
(TFwL/TFwR), левый и правый передние верхние задние громкоговорители (TBwL/TBwR), левый и пра-
вый громкоговорители объемного звучания (SL/SR), задние левый и правый громкоговорители объем-
ного звучания (SBL/SBR) и низкочастотные громкоговорители (SW 1/SW 2).
Выход на задние громкоговорители объемного звучания подается с терминалов PRE OUT EXTRA 2 реси-
вера. Подключите терминал EXTRA 2 к внешнему усилителю и подключите внешний усилитель к громко-
говорителю объемного звучания.
Для воспроизведения Dolby Atmos необходимо выполнить подключение к каким-либо из следующих
громкоговорителей: верхние передние, верхние задние или задние объемного звучания.
