31
Подключение оборудования
03

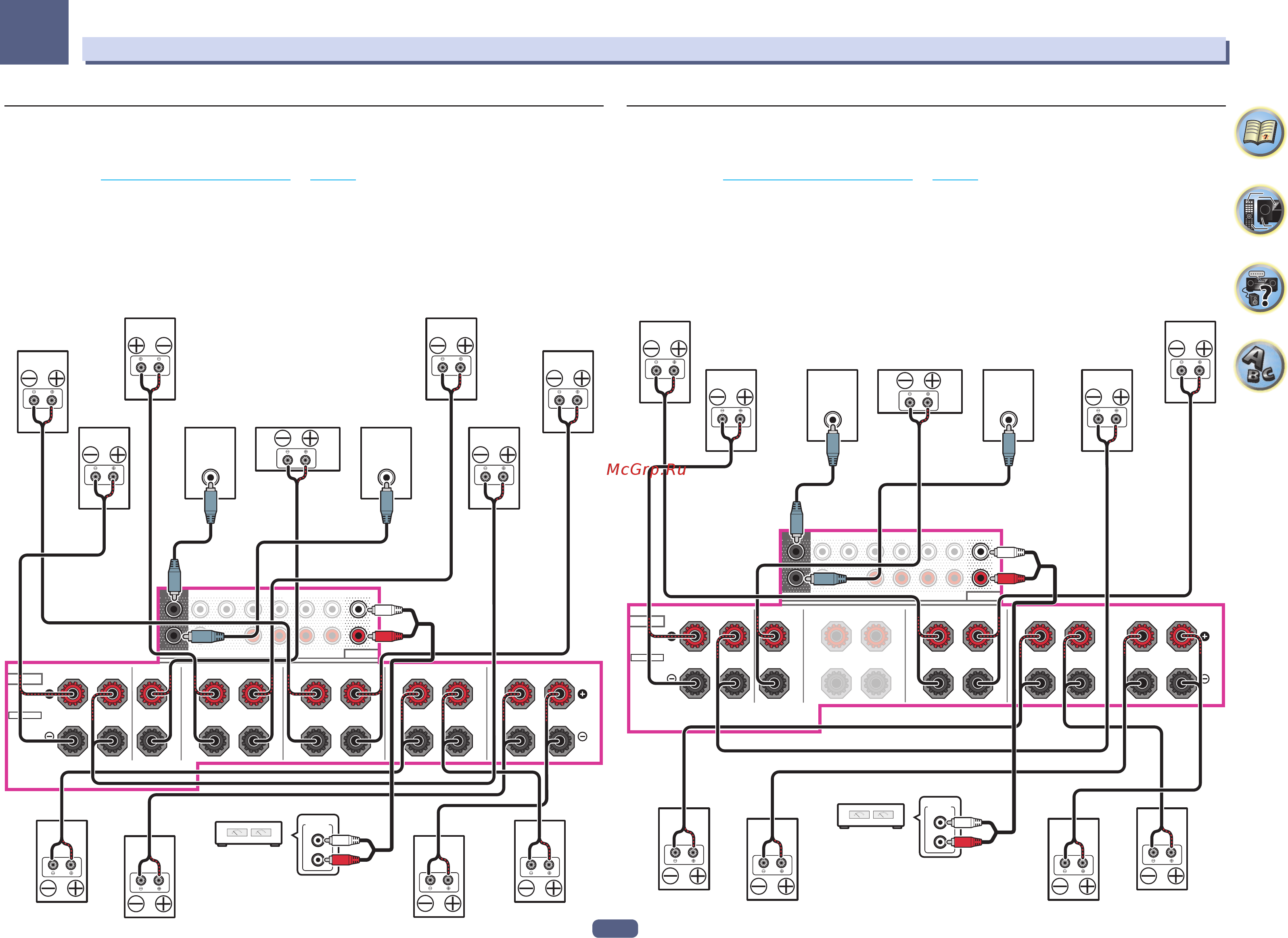

[С] Подключение 9.2.2-канальной системы объемного звучания (верхние
средние/передние верхние)
! Выберите ‘9.2.2ch TMd/FH’ в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 115 .
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
! Выход на передние боковые громкоговорители подается с терминалов PRE OUT EXTRA 2 ресивера.
Подключите терминал EXTRA 2 к внешнему усилителю и подключите внешний усилитель к переднему
боковому громкоговорителю.
! В Speaker Setting, если параметр TMd установлен на Dolby Sp (Front), Dolby Sp (Surr) или
Dolby Sp (SB), подключите верхний средний канал к громкоговорителю с поддержкой технологии
Dolby.
PRE OUT
SURROUND SURR BACK
T MIDDLE
(Single)
(Single)
FRONT CENTER
SUBWOOFER
1
2
SPEAKERS
FRONTCENTER
RL
SURROUND
RL
SURROUND BACK
RL
TOP MIDDLE
RL
EXTRA 1 EXTRA 2
L
R
EXTRA 1
RL
SELECTABLE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
R
L
ANALOG
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
Верхний средний левыйВерхний средний правый
Ус илитель
переднего
бокового канала
[D] Подключение 7.2.4-канальной системы объемного звучания
(предварительный выход задних объемного звучания)
! Выберите ‹7.2.4ch SB Pre out› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 115 .
! Выход на задние громкоговорители объемного звучания подается с терминалов PRE OUT EXTRA 2
ресивера. Подключите терминал EXTRA 2 к внешнему усилителю и подключите внешний усилитель к
громкоговорителю объемного звучания.
! Если параметр TFw установлен на Dolby Sp (Front) в Speaker Setting, подключите верхний передний
канал к громкоговорителю с поддержкой технологии Dolby.
! Если параметр TBw установлен на Dolby Sp (Surr) или Dolby Sp (SB) в Speaker Setting, подключите
верхний задний канал к громкоговорителю с поддержкой технологии Dolby.
PRE OUT
SURROUND SURR BACK
T MIDDLE
(Single)
(Single)
FRONT CENTER
SUBWOOFER
1
2
SPEAKERS
FRONTCENTER
RL
SURROUND
RL
SURROUND BACK
RL
TOP MIDDLE
RL
EXTRA 1 EXTRA 2
L
R
EXTRA 1
RL
SELECTABLE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
R
L
ANALOG
INPUT
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Верхний
передний левый
Верхний
передний правый
Левый
объемного звучания
Правый
объемного звучания
Верхний задний
правый
Верхний задний
левый
Ус илитель заднего канала
объемного звучания
