Подключение оборудования
03
Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также Меню
Input Setup на стр. 62 ).
OPTICAL
COAXIAL
ASSIGNABLE
L
R
DVR/BDR
IN
ZONE 3
PRE OUT
ZONE 2
PRE OUT
SAT/CBL
IN OUT
MONITOR
OUT
VIDEO/AUDIO
DIGITAL AUDIO
ASSIGNABLE
IN
1
(
CD
)
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
OUT
1
1 2-
OPTICAL
COAXIAL
ASSIGNABLE
L
R
DVR/BDR
IN
ZONE 3
PRE OUT
ZONE 2
PRE OUT
SAT/CBL
IN OUT
MONITOR
OUT
VIDEO/AUDIO
DIGITAL AUDIO
ASSIGNABLE
IN
1
(
CD
)
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
OUT
1
1 2-
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
RL
AUDIO OUT
DIGITAL IN
OPTICAL
Проигрыватель CD, MD, DAT, др.
Выберите один
! Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
! Прослушивание аудиосигналов HDMI через цифровое выходное гнездо данного ресивера
невозможно.

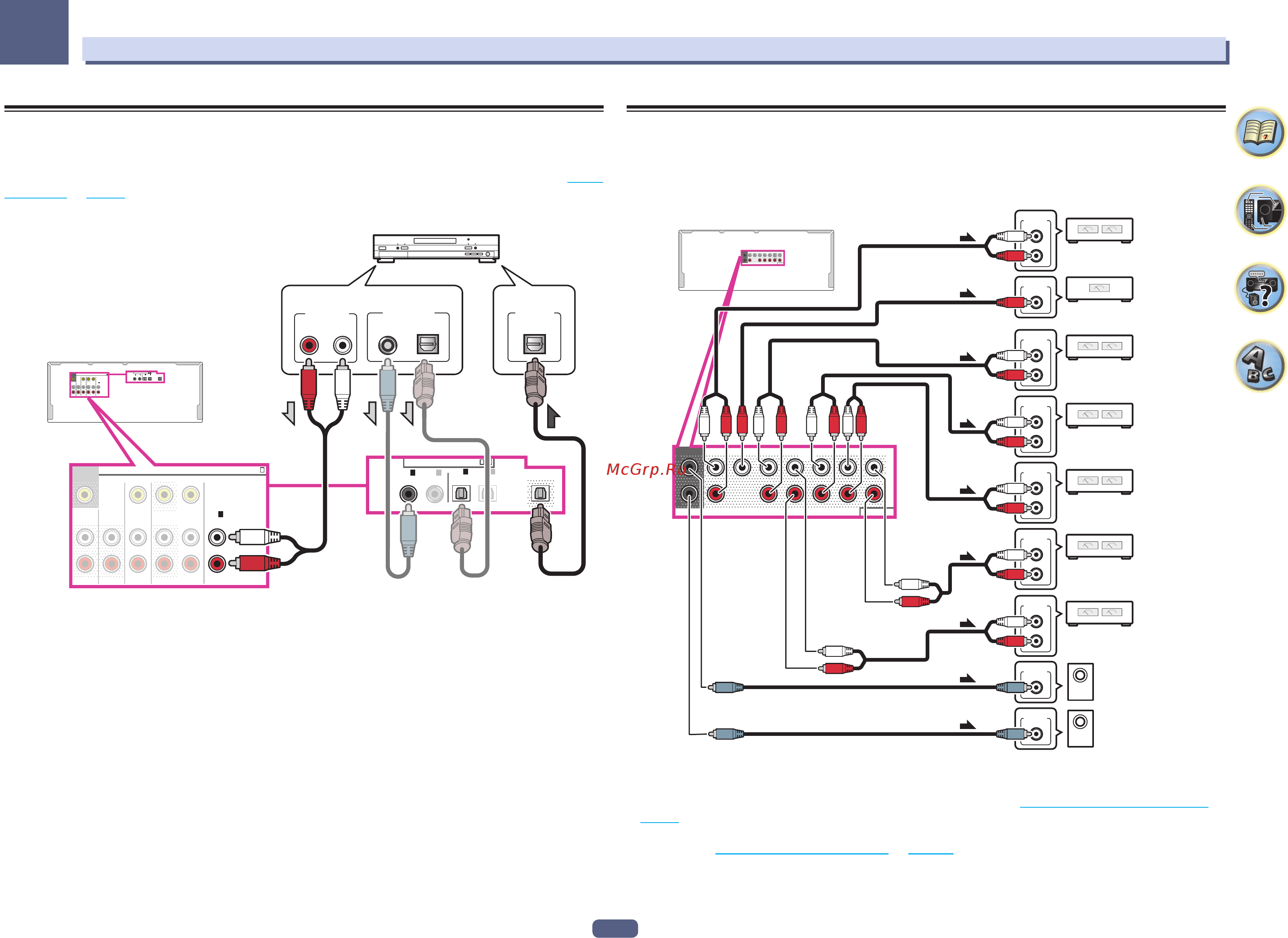

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
PRE OUT
SURROUNDSURR BACK
T MIDDLE
(Single)
FRONT CENTER
SUBWOOFER
1
2
EXTRA 1 EXTRA 2
L
R
PRE OUT
SURROUND SURR BACK
T MIDDLE
(Single)
FRONT CENTER
SUBWOOFER
1
2
EXTRA 1 EXTRA 2
L
R
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
EXTRA 1
канальный усилитель
R
L
ANALOG
INPUT
EXTRA 2
канальный усилитель
Ус илитель
переднего канала
Ус илитель
центрального канала (моно)
Ус илитель канала
объемного звучания
Ус илитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 2
Активный
низкочастотный
громкоговоритель 1
Ус илитель
переднего
верхнего канала
! С каждого терминала предварительного усиления выводится тот же самый звуковой сигнал, что и с
терминалов громкоговорителей с аналогичным названием. Канал, используемый для вывода звуко-
вого сигнала, зависит от настроек параметра Speaker System (см. Установка акустической системы на
стр. 28 ).
! Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см. Настройка громкоговорителей на стр. 112 ) на LARGE.
! Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
　
