Функциональные возможности проектора 11
Элементы управления и функции
Проектор
9. Индикатор температуры
Загорается красным цветом при
перегреве проектора. Подробнее см. в
разделе «Индикаторы» на стр. 68.
10. Кнопка коррекции трапецеидальных
искажений/навигации ( /▲ Вверх)
Ручная коррекция искажений
изображения, возникших в результате
проекции под углом. Подробнее см. в
разделе «Коррекция трапецеидального
искажения» на стр. 32.
11. Индикатор лампы
Показывает состояние лампы. Горит или
ми
гает в случае нарушения нормальной
работы лампы. Подробнее см. в разделе
«Индикаторы» на стр. 68.
12. AUTO
Автоматический выбор оптимальных
параметров изображения.
13. ► Вправо/ увеличение уровня
громкости
Служит для увеличения громкости.
Если активировано экранное меню,
кнопки № 6, 10, 13 и 16 используются в
качестве навигационных кнопок со
стрелками для выбора требуемых
пунктов меню и выполнения
рег
улировок. Подробнее см. в разделе
«Использование дополнительного
экранного меню» на стр. 39.
14. OK/РЕЖИМ
Выбор доступного режима настройки
изображения. Подтвердите выбранный
пункт экранного меню. Подробнее см. в
разделе «Использование
дополнительного экранного меню» на
стр. 39.
15. MENU
Включение экранного меню. Возврат в
предыдущее меню, выход с
сохранением настроек.
Подробные
сведения см. в разделе «Использование
дополнительного экранного меню» на стр. 39.
16. Кнопка Трапец. искаж./навигации ( /
▼ Вниз)
Ручная коррекция искажений
изображения, возникших в результате
проекции под углом. Подробнее см. в
разделе «Коррекция трапецеидального
искажения» на стр. 32.

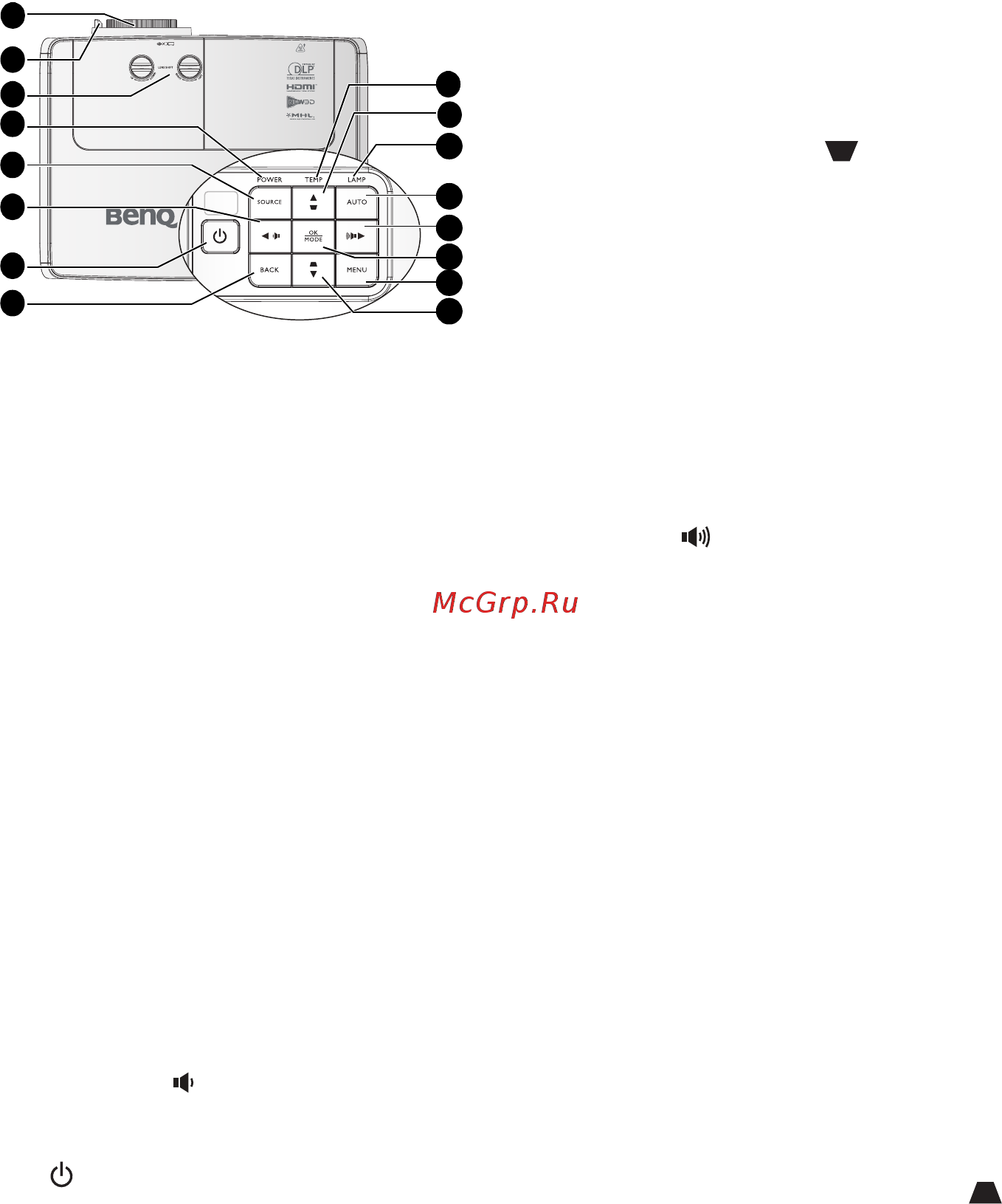

1. Регулятор фокуса
Служит для настройки
проецируемого изображения.
Подробнее см. в разделе «Точная
настройка размера и резкости
изображения» на стр. 32.
2. Ручка трансфокатора
Служит для нас
тройки
проецируемого изображения.
Подробнее см. в разделе «Точная
настройка размера и резкости
изображения» на стр. 32.
3. Регулятор смещения объектива
Регулирование смещения объектива
проектора влево, вправо, вверх или
вниз. Подробнее см. в разделе
«Смещение объектива проектора»
на стр. 19.
4. Индикатор питания
Горит или мигает во время работы
проектора. Подробнее см. в разделе
«Ин
дикаторы» на стр. 68.
5. SOURCE
Отображение панели выбора
источника сигнала. Подробнее см. в
разделе «Выбор входного сигнала»
на стр. 43.
6. ◄ Влево/ уменьшение
громкости
Служит для уменьшения громкости.
7. POWER
Переключение режимов ожидания и
включения проектора.
Подробнее см. «Включение
проектора» на стр. 29 и
«Выключение проектора» на стр. 57.
8. НАЗАД
Возврат в предыдущее меню, выход с
сохранением настроек.
1
4
6
7
8
5
3
2
9
12
13
14
15
16
11
10
