Порядок работы32

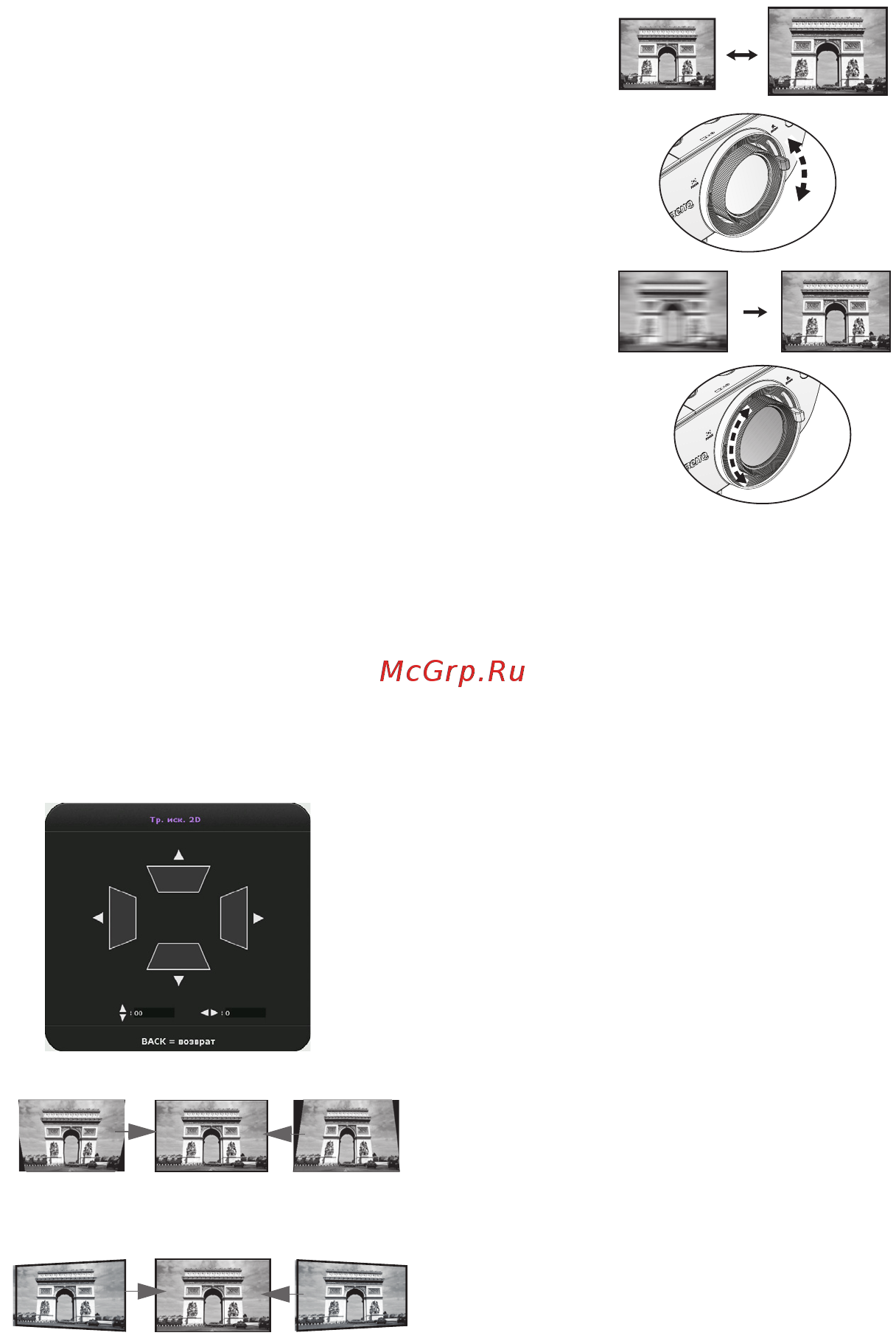

Точная настройка размера и резкости
изображения
1. Отрегулируйте размер проецируемого
изображения с помощью кольца ZOOM.
2. Затем сфокусируйте изображение
регулятором FOCUS.
Коррекция трапецеидального искажения
Трапецеидальность выражается в заметном увеличении ширины верхней или
нижней части проецируемого изображения. Это происходит тогда, когда
проектор не перпендикулярен экрану.
Вы можете изменить ее ОДНИМ из следующих способов.
• С помощью пульта ДУ
Нажмите ТРАПЕЦЕИДАЛЬНОСТЬ, чтобы открыть окно
Трапецеидальные искажения 2D.
• Использование проектора
Чтобы открыть окно Трапецеидальные искажения 2D, воспользуйтесь
кнопками ▲, ▼
, ◄ или ►.
• Чтобы скорректировать
трапецеидальные искажения в верхней
части изображения, нажимайте
▼.
• Чтобы скорректировать
трапецеидальные искажения в нижней
части изображения, нажимайте
▲.
• Чтобы скорректировать
трапецеидальные искажения в правой
части изображения, нажимайте
◄.
• Чтобы скорректировать
трапецеидальные искажения в левой
части изображения, нажимайте
►.
После этого нажмите НАЗАД, чтобы
сохранить сделанные вами изменения и
выйти.
Нажмите кнопку
▲
.
Нажмите кнопку
▼.
Нажмите кнопку
►
.
Нажмите кнопку
◄
