Функциональные возможности проектора 9

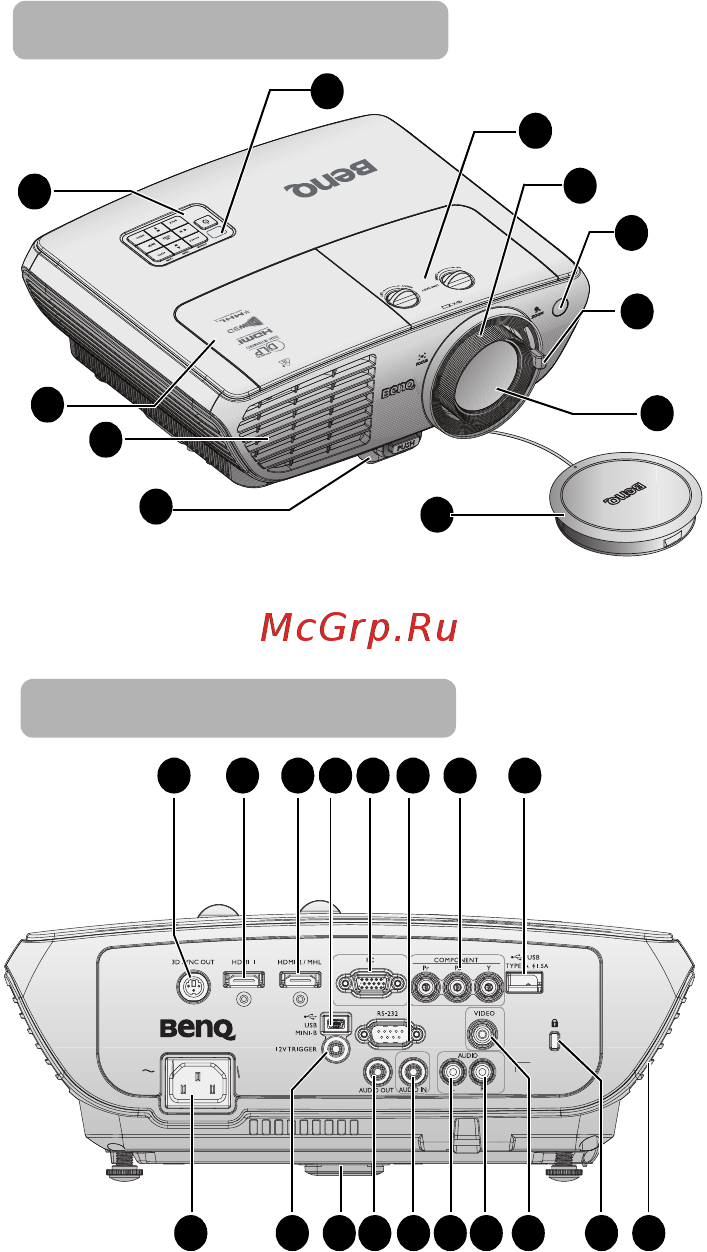

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см «Проектор» на стр.
11.)
2. Крышка отсека лампы
3. Вентиляционные отверстия (для
охлаждения)
4. Кнопка быстрого выдвижения ножки
5. Крышка объектива и ремешок
6. Проекционный объектив
7. Ручка трансфокатора
8. Инфракрасный датчик ДУ на
передней панели
9. Регулятор фокуса
10. Смещение объектива
11. Верхний ИК-датчик дистанционного
управления
12. Выход 3D-синхронизации 3D SYNC
OUT
13. Входной разъем HDMI 1
14. Порт HDMI / MHL с двумя режимами
Когда проектор включен, он
заряжает подключенное устройство
с интерфейсом MHL.
15. Входной разъем USB мини-B
Используется для обслуживания.
16. Входной разъем PC (Компьютер)
17. Порт управления RS-232
Для подключения к ПК или системе
автоматизации или системе
управления домашнего кинотеатра.
18. Входные разъемы COMPONENT
(Компонентный видеосигнал)
19. USB-разъем, тип A, 1,5 A
Используется для зарядки
приемного блока
беспроводного
комплекта FHD (WDP01)
(приобретается отдельно)
20. Динамик
21. Разъем для замка Kensington
(защита от кражи)
22. Входной разъем VIDEO
23. Входной разъем AUDIO (правый
канал звука)
24. Входной разъем AUDIO (левый
канал звука)
25. Входной разъем AUDIO (Звук)
26. Выходной разъем AUDIO (Звук)
27. Быстро выпускающийся регулятор
28. Выходной разъем 12 В TRIGGER
Используется для управления
внешними устройствами, например
электрическим экраном или
освещением. Сведения
о
подключении таких устройств
можно получить у
соответствующего поставщика.
29. Гнездо шнура питания
9
2
6
4
Вид спереди/сверху
8
7
1
3
5
11
10
Вид снизу/сбоку
21232425262729 2228 20
14 15 16 17 1813 1912
