Подключение
5
Ru
02
Глава 2:
Подключение

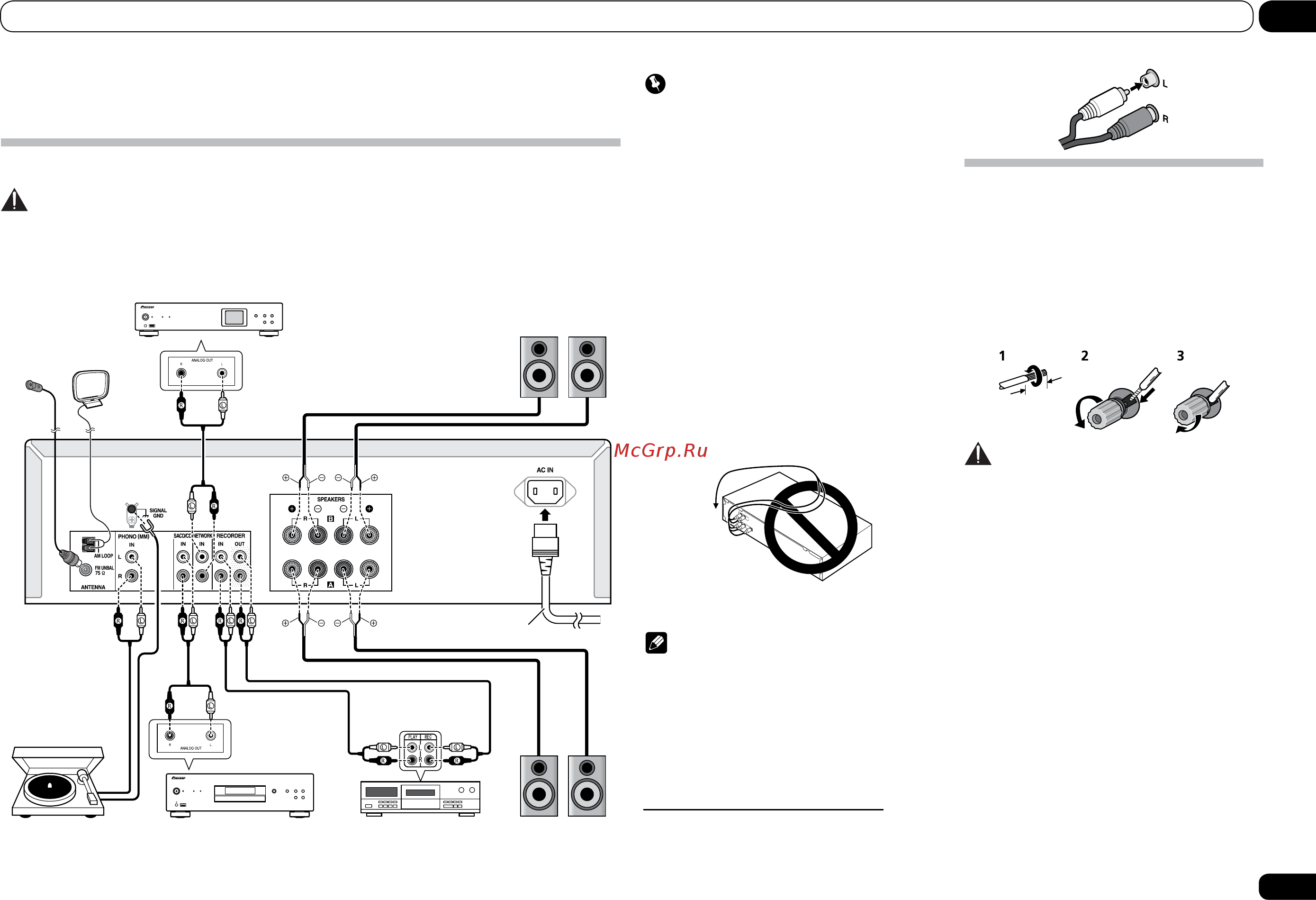

Кабельные соединения
ВНИМАНИЕ
• Прежде, чем подсоединять или отсоединять межблочные, акустические или антенные кабели,
отключите питание и извлеките вилку кабеля питания из сетевой розетки.
• Снова вставьте вилку кабеля питания в розетку только после завершения подключения всех
соединительных кабелей.
Важные замечания
• Клемма SIGNAL GND предназначена для
уменьшения шумов при подключении к ре-
сиверу некоторых компонентов, например,
проигрывателя грампластинок.
• К гнездам PHONO (MM) можно подключать
только проигрыватель грампластинок, при
этом не следует подключать проигрыва-
тель, оборудованный встроенным коррек-
тором. В противном случае при воспроиз-
ведении может возникнуть очень громкий
звук, способный привести к повреждению
АС и других устройств.
• Гнезда ресивера PHONO (MM) предна-
значены для проигрывателей грампласти-
нок, имеющих звукосниматель типа ММ
(подвижный магнит). Проигрыватели со
звукоснимателем типа MC (подвижная ка-
тушка) к этим гнездам подключать нельзя.
• Подключая кабели, укладывайте их аккурат-
но сзади, не оставляйте кабели на верхней
панели устройства, как показано на рисунке.
В этом случае генерируемое устройством
магнитное поле будет создавать помехи для
работы акустических систем.
• Если проигрыватель оборудован заземля-
ющим проводом, соедините его с клеммой
GND ресивера.
Примечания
• Воспроизведение записи с кассетной деки
иногда может сопровождаться шумом —
это зависит от места установки деки. Этот
шум может вызывать магнитный поток
рассеяния трансформатора ресивера. В
этом случае отодвиньте кассетную деку по-
дальше от ресивера или выберите другое
место для установки.
Подключение аудиокабелей
Вставьте белый штекер в левое (L) гнездо, а крас-
ный — в правое (R). Вставляйте штекер до упора.
Подключение кабелей
акустических систем
1. Скрутите жилы каждого провода в
кабеле.
2. Ослабьте гайку клеммы SPEAKERS
(Акустические системы) и вставьте
провод кабеля АС в открывшееся
отверстие в винте клеммы.
3. Затяните гайку клеммы.
10 мм
ВНИМАНИЕ
•
При использовании только одного
комплекта клемм (SPEAKERS A или
SPEAKERS B), подключаемая АС должна
иметь номинальный импеданс в диапазо-
не 4–16 Ом. При использовании обоих ком-
плектов клемм номинальный импеданс
подключаемых АС должен составлять
8–16 Ом. Данные об импедансе приведены
в инструкции по эксплуатации ваших АС.
• Полярность проводов акустических систем
(+/-) должна соответствовать полярности
клемм (+/-) на задней панели ресивера.
• На клеммы для подключения акустических
систем выводится ОПАСНО высокое
напряжение. Во избежание поражения
электрическим током при подключении и
отключении кабелей АС всегда отсоеди-
няйте кабель питания.
•
Убедитесь, что голые жилы акустического ка-
беля плотно скручены и полностью вставлены
в отверстие клеммы. Если хотя бы одна жила
соприкасается с задней панелью корпуса, это
может вызвать автоматическое отключение
питания в качестве защитной меры.
Правая Левая
Акустические
системы А
Сетевой аудиопроигрыватель
FM/AM-антенны
(см. стр. 6)
Акустические
системы В
Правая Левая
Кабель питания
(входит в комплект)
Проигрыватель грампластинок
SACD/CD-плеер
CD-рекордер или
кассетный магнитофон
Левый (белый)
Правый (красный)
