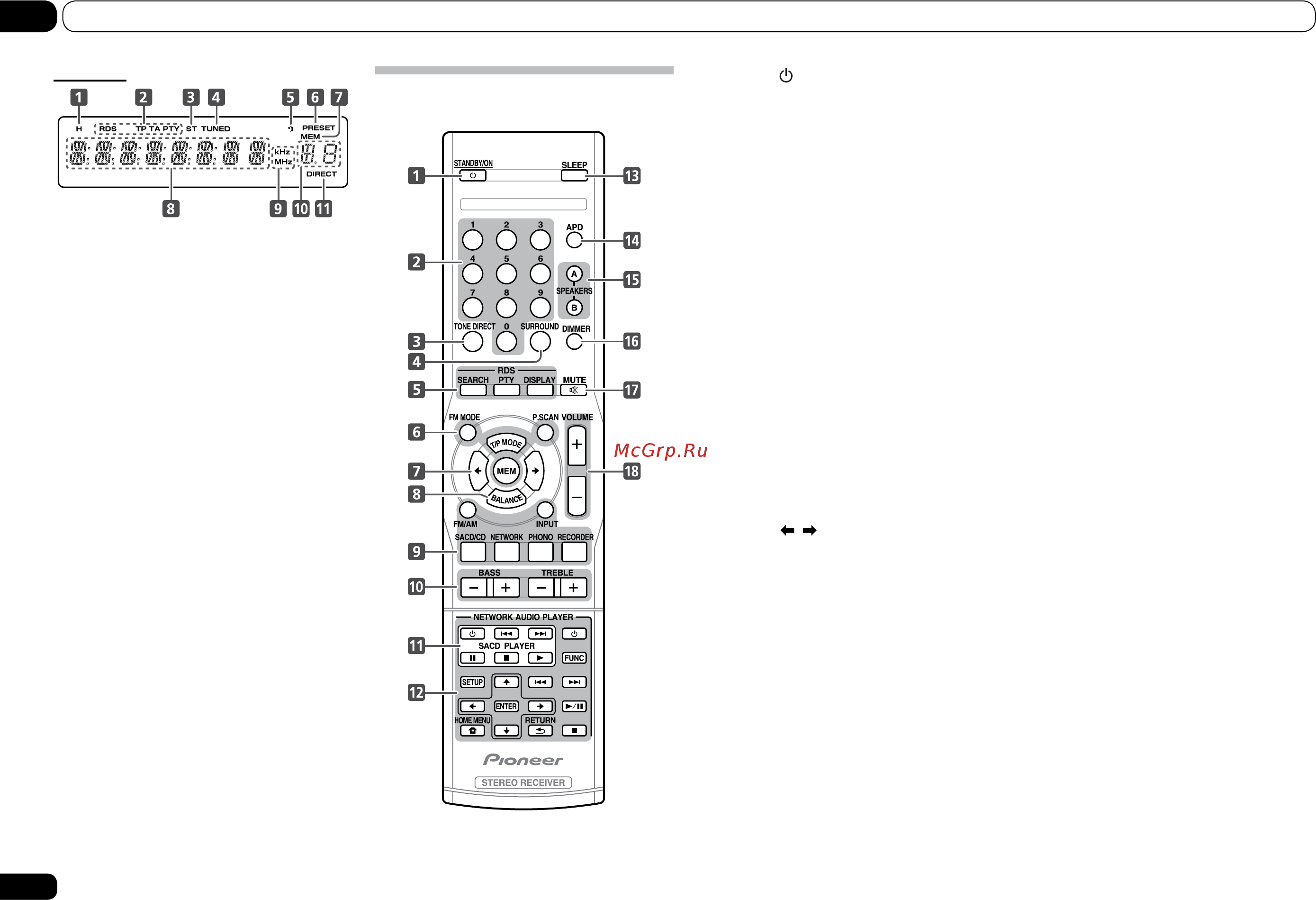

Средства управления и индикации
8
Ru
03
Дисплей
1. Индикатор H (наушники)
Загорается, когда отключены акустические
системы А и В.
2. Индикатор RDS
Загорается, когда принимается программа
RDS-радиостанции.
3. Индикатор ST
Загорается, когда принимается программа
FM-радиостанции в стереофоническом режиме.
4. Индикатор TUNED
Загорается, когда установлен устойчивый при-
ем сигнала радиостанции.
5. Индикатор режима ожидания
Загорается, когда ресивер находится в режиме
ожидания.
6. Индикатор PRESET
Загорается, когда выбран режим предустановок
тюнера.
7. Индикатор MEM
Мигает, когда радиостанция сохранена в
памяти.
8. Информационный дисплей
Служит для отображения актуальной инфор-
мации.
9. Индикатор kHz/MHz
Мигает, когда на информационном дисплее
отображается частота принимаемой AM/FM-ра-
диостанции.
10. Номер предустановки
Номер, под которым сохранена в памяти та или
иная радиостанция.
11. Индикатор DIRECT
Загорается, когда включен режим TONE
DIRECT.
Пульт дистанционного
управления
1. Кнопка STANDBY/ON
Служит для включения ресивера и перевода его
в режим ожидания.
2. Номерные кнопки (0 ~ 9)
Нажмите для сохранения радиостанции в памяти
или для вызова уже сохраненной радиостанции.
3. Кнопка TONE DIRECT
Включение режима TONE DIRECT для обхода
цепей регулировки тембра (стр. 12).
4. Кнопка SURROUND
Нажмите для включения эффекта окружающего
звучания (стр. 12).
5. Кнопки управления RDS-функциями
SEARCH — включение режима поиска (стр.
11).
PTY — функция для поиска RDS-программ
по типам (стр. 11).
DISPLAY — отображение RDS-информации
на дисплее (стр. 11).
6. Кнопки управления тюнером
FM MODE — нажмите, чтобы выбрать
режим FM, стерео или моно (стр. 10).
P.SCAN — нажмите, чтобы кратко прослу-
шать радиостанции, сохраненные в памяти
(стр. 10).
T/P MODE — нажмите, чтобы выбрать
режим настройки или режим предустановок
(стр. 10).
MEM — нажмите, чтобы сохранить радио-
станцию в памяти ресивера (стр. 10).
7. Кнопки /
В режиме настройки эти кнопки используются для
поиска радиостанций. В режиме предустановок
эти кнопки используются для выбора сохраненных
(предустановленных) радиостанций. Применяются
также при настройке параметров ресивера.
8. Кнопка BALANCE
BALANCE — нажмите эту кнопку для
настройки баланса громкости между левым
и правым каналами (стр. 11).
9. Кнопки селектора входов
Нажмите, чтобы выбрать источник сигнала Будет
выбран компонент, подключенный к соответству-
ющему входу на задней панели ресивера.
INPUT — последовательным нажатием
выберите желаемый вход. Применяется для
смены источника входного сигнала. Смена
входов производится циклически, в следую-
щем порядке:
SACD/CD → NETWORK → PHONO →
RECORDER → FM/AM → возврат в исход-
ную позицию.
10. Кнопки для регулировки тембра
BASS +/- — используется для настройки
нижних частот (стр. 11).
TREBLE +/- — используется для настройки
верхних частот (стр. 11).
11. Кнопка SACD PLAYER — SACD-плеер
Используются для правления SACD/CD-плеера-
ми Pioneer.
12. Кнопка NETWORK AUDIO PLAYER —
сетевой аудиоплеер
Используются для правления сетевыми проигры-
вателями Pioneer
13. Кнопка SLEEP — таймер выключе-
ния
Нажатием этой кнопки выберите временной
интервал, по истечении которого ресивер авто-
матически перейдет в режим ожидания (10 — 20
— 30 — 60 — 90 минут — таймер выключен).
Чтобы проверить, какой временной интервал был
установлен, нажмите кнопку SLEEP один раз.
14. APD — автоматическое отключение
питания
Используется для изменения параметров автома-
тического отключения питания (стр. 12).
15. Кнопки SPEAKERS A/B — кнопки
выбора АС
Эти кнопки позволяют включать акустические
системы в различных комбинациях.
• Для включения акустических систем A
нажмите кнопку SPEAKERS A (на дисплее
отображается SPK A).
• Для включения акустических систем В
нажмите кнопку SPEAKERS В (на дисплее
отображается SPK В).
• Для включения акустических систем А
и В нажмите последовательно кнопки
SPEAKERS А и В (на дисплее отображается
SPK А В).
• Если вы слушаете звук через наушники, от-
ключите акустические системы А и В после-
довательным нажатием кнопок SPEAKERS
А и В (на дисплее отображается SPK OFF и
загорается индикатор Н).
16. Кнопка DIMMER — яркость
Эта кнопка используется для изменения яркости
дисплея. Можно настроить четыре уровня
яркости.
17. Кнопка MUTE — отключение звука
Служит для отключения/включения звука.
18. Кнопки VOLUME +/- — громкость
Регулировка уровня громкости
