Pioneer SX-20-S [7/16] Средства управления и индикации
![Pioneer SX-20-S [7/16] Средства управления и индикации](/views2/1273211/page7/bg7.png)
Средства управления и индикации
7
Ru
03
Глава 3:
Средства управления и индикации

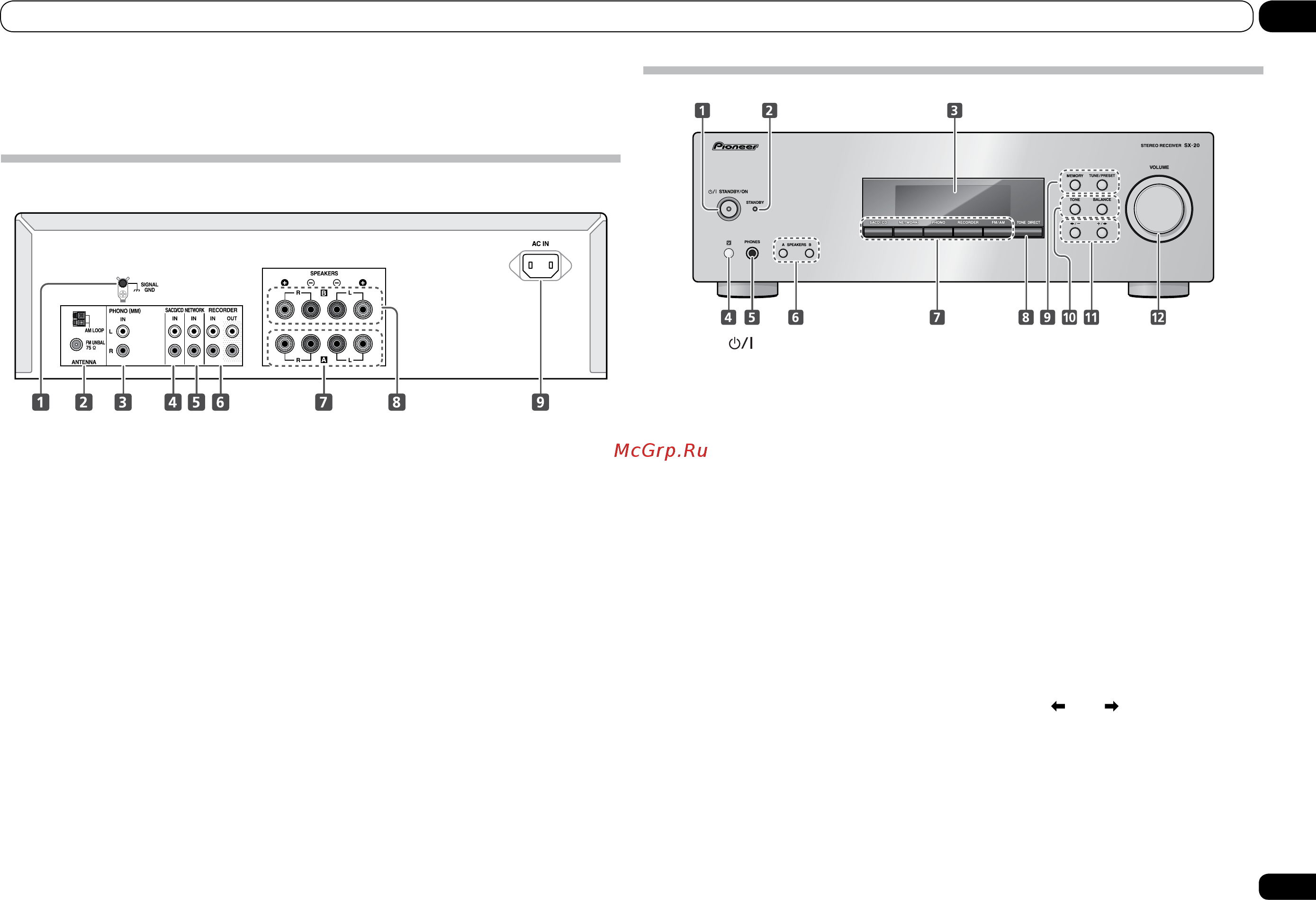

Задняя панель
Проводные соединения описаны на стр. 5-6.
1. Клемма SIGNAL GND — клемма заземления для проигрывателя грампластинок
Этот разъем предназначен для подключения заземляющего провода от проигрывателя для устра-
нения шума. Это не защитное заземление.
2. Клеммы ANTENNA — разъемы для антенн
Подключите сюда проволочную FM-антенну и рамочную AM-антенну.
3. Разъемы PHONO (MM) IN — вход для звукоснимателя (ММ)
4. Разъемы SACD IN — вход для подключения SACD-проигрывателя
5. Разъемы NETWORK IN — сетевой вход
6. Разъемы RECORDER IN/OUT — вход/выход для магнитофона
7. Клеммы SPEAKERS A — для подключения акустических систем А
8. Клеммы SPEAKERS В — для подключения акустических систем В
9. Разъем AC IN — гнездо питания
Подключите сюда штекер провода питания, а вилку вставьте в настенную сетевую розетку.
Передняя панель
1. Кнопка STANDBY/ON — включе-
ние питания/режима ожидания
Служит для включения и выключения ресивера.
Когда устройство включено, индикатор питания
светится синим светом.
2. Индикатор STANDBY — показывает
переход в режима ожидания
Когда устройство находится в режиме ожида-
ния, индикатор светится красным светом.
3. Информационный дисплей
См. раздел «Информационный дисплей» на стр. 8.
4. Приемник сигнала ДУ
Служит для приема ИК-сигнала с пульта дис-
танционного управления (стр. 4).
5. Разъем PHONES — наушники
Служит для подключения наушников. При
прослушивании звука через наушники не забы-
вайте отключать акустические системы А и В.
6. Кнопки SPEAKERS A/B — выбор АС
Эти кнопки позволяют включать акустические
системы в различных комбинациях.
• Для включения акустических систем A
нажмите кнопку SPEAKERS A (на дисплее
отображается SPK A).
• Для включения акустических систем В
нажмите кнопку SPEAKERS В (на дисплее
отображается SPK В).
• Для включения акустических систем А
и В нажмите последовательно кнопки
SPEAKERS А и В (на дисплее отображает-
ся SPK А В).
• Если вы слушаете звук через наушники,
отключите акустические системы А и
В последовательным нажатием кнопок
SPEAKERS А и В (на дисплее отображает-
ся SPK OFF и загорается индикатор Н).
7. Кнопки селектора входов
Используются для выбора источника входного
сигнала, который будет подаваться на ресивер
(стр. 9).
8. Кнопка TONE DIRECT
Включение режима TONE DIRECT для обхода
цепей регулировки тембра (стр. 12).
9. Кнопки управления тюнером
MEMORY — нажмите для сохранения
радиостанции в памяти ресивера.
TUNE/PRESET - нажмите для выбора ре-
жима настройки или режима предустановок.
10. Кнопки управления звуком
TONE — приступая к регулировке тембра
(верхние и нижние частоты), нажмите,
чтобы выбрать то или иное.
• При каждом нажатии кнопки производит-
ся переключение с режима регулировки
НЧ на режим регулировки ВЧ.
BALANCE — нажмите эту кнопку для
включения настройки баланса громкости
между левым и правым каналами.
11. Кнопки /- и +/
В режиме настройки эти кнопки используются для
поиска радиостанций. В режиме предустановок
эти кнопки используются для выбора сохраненных
(предустановленных) радиостанций. Применяются
также при настройке параметров ресивера.
12. Кнопки VOLUME — регулятор гром-
кости
Используются для регулировки громкости звука
(а также громкости наушников).
