Pioneer SX-20-S [6/16] Подключение антенн
![Pioneer SX-20-S [6/16] Подключение антенн](/views2/1273211/page6/bg6.png)
Подключение
6
Ru
02

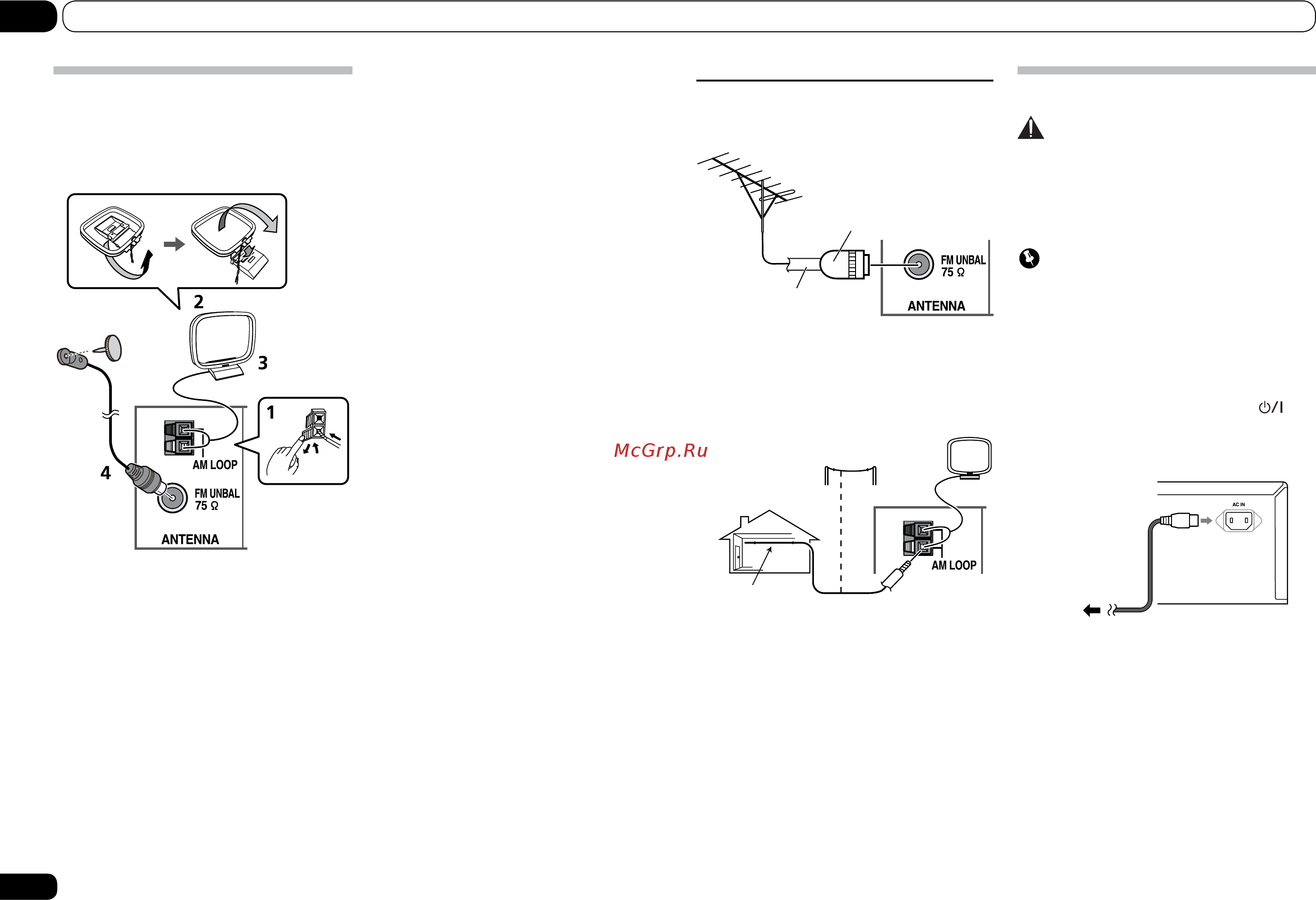

Подключение антенн
Подключите рамочную АМ-антенну и проволоч-
ную АМ-антенну и проволочную FM-антенну как
показано на рисунке. Чтобы повысить качество
приема и звука, установите наружные антенны
(см. «Использование наружной антенны»
ниже).
1. Нажмите язычки клемм, чтобы от-
крыть отверстия. Вставьте по одному
проводу в каждое отверстие. Отпу-
стите язычки, чтобы зажать концы
проводов антенны.
2. Установите рамочную АМ-антенну
на подставку.
Чтобы зафиксировать рамку, наклоните ее на-
зад, как показано на рисунке, вставьте в гнездо
на подставке и прижмите до щелчка.
3. Установите АМ-антенну на пло-
скую поверхность и, поворачивая
влево-вправо, выберите положение,
обеспечивающее оптимальный прием.
4. Подсоедините FM-антенну, вставив
ее штекер в соответствующий разъем.
Для получения наилучших результатов распря-
мите антенну по всей длине и закрепите другой
ее конец на стене или не косяке двери. Антен-
на не должна сильно провисать или сохранять
форму спирали.
Использование наружной антенны
Для улучшения приема в диапазоне FM
Для подключения наружной FM-антенны
используйте PAL-коннектор (не входит в ком-
плект).
Для улучшения приема в диапазоне AM
Подключите провод длиной 5-6 м в виниловой
оболочке к разъему АМ-антенны, не отсоеди-
няя при этом рамочной АМ-антенны.
Для обеспечения наилучшего приема подвесь-
те антенну снаружи дома параллельно земной
поверхности.
Подключение
ВНИМАНИЕ
• Используйте только провод питания, по-
ставляемый с устройством.
• Используйте включенный в комплект
провод питания только в целях, описанных
в этой инструкции.
Важные замечания
• Если вы надолго уезжаете из дома или не
собираетесь пользоваться устройством в
течение длительного времени, извлекайте
вилку провода питания из розетки. Заметь-
те, что заданные вами настройки ресивера
не будут потеряны, даже при длительном
отключении устройства от электросети.
• Прежде чем извлечь вилку из розетки,
выключите ресивер, нажав кнопку
STANDBY/ON на передней панели.
После того, как будут выполнены все необхо-
димые соединения, вставьте вилку провода
питания в розетку электросети.
1. Вставьте прилагаемый провод
питания в гнездо AC IN (Вход питания)
на задней панели ресивера.
2. Затем вставьте находящуюся на
другом конце провода вилку в сетевую
розетку.
PAL-коннектор
Коаксиальный кабель
с сопротивлением 75 Ом
Наружная антенна
Комнатная антен-
на (провод в вини-
ловой оболочке)
5-6 м
Кабель питания
В розетку
