Подсоединение
04
21
Ru

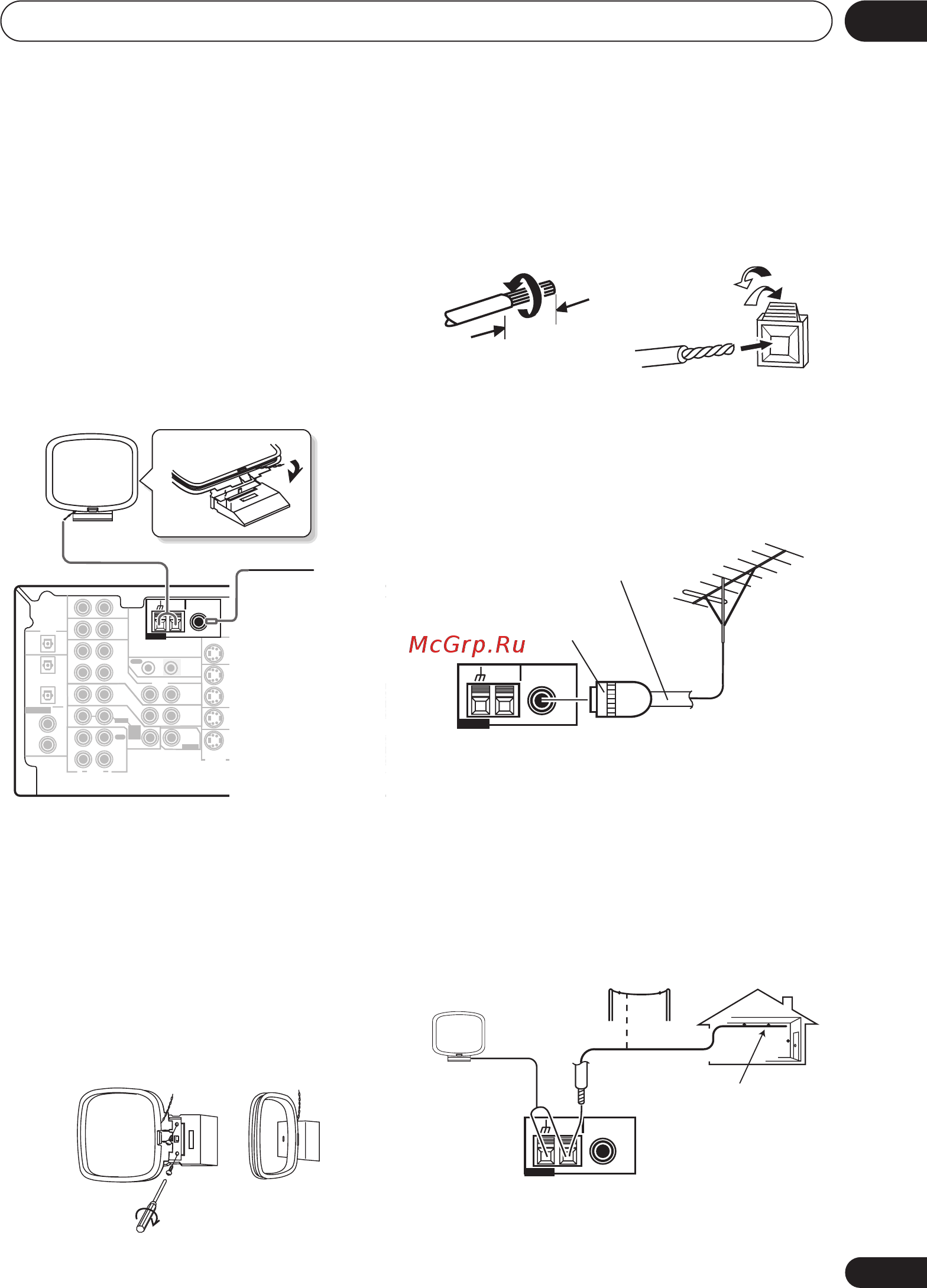

Подсоединение антенн
Подсоедините АМ антенную петлю и FM
проволочную антенну согласно рисунку ниже.
Чтобы улучшить качество приема и звука,
подсоедините внешние антенны (см.
Использование внешних антенн ниже).
Убедитесь, что приемник выключен и
штепсель вытянут с разетки, перед тем как
производить или изменять любые
соединения.
FM проволочная антенна
Подсоедините FM проволочную антенну и
полностью растяните ее вертикально вдоль
оконной рамы или в другом подходящем
месте, которое даст вам хорошее качество
приема.
АМ антенная петля
Скрутите оголенные провода вместе и
вложите в дырку, а после задвиньте клапан
соединителя.
Клапанные соединители антенны
Twist the exposed wire strands together and
insert into the hole, then snap the connector shut.
Использование внешних антенн
Чтобы улучшить качество FМ приема
Подсоедините внешнюю FM антенну.
Чтобы улучшить качество АМ приема
Подсоедините провод с винильным
покрытием, длинной 5–6 м. к терминалу АМ
антенны без того, чтобы отсоединить
приложенную АМ антенную петлю.
Для наилучшего возможного качества
приема, разтяниме горизонтально на
открытом воздухе.
VCR /
DVR
TV/
SAT
DVD/
LD
CONTROL
OUT IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
SURROUND
BACK
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL
OUT
DIGITAL
IN
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD
LR
LR
VCR /
DVR
TV /
SA T
(TV /
SAT)
(CD-R/TAPE/MD)
(DVD
/LD)
(CD)
DVD
/ LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
REC
1
2
1
2
ANTENNA
DVD 7.1CH INPUT
A
FRONT
RL
CENTE R
R
SU
R
S
P
E
A
K
E
R
S
D V D
7.1CH
INPUT
FM проволочная
антенна
AМ антенная петля
10mm
AM
LOOP
FM UNBAL
75
Ω
ANTENNA
PAL соединитель
“одного
прикоспновения”
75 Ω коаксиальный
кабель
Внутренняя антенна
(провод с винильным
покрытием)
AM
LOOP
FM UNBAL
75
Ω
ANTENNA
Внешняя
антенна
5–6m
VSX_712_812_912.book Page 21 Wednesday, April 23, 2003 1:21 PM
