5-и минутный гид
02
8
Ru
Прослушивание окружающего звука
Этот приемник был создан с найпростейшей программой установки в внутренней памяти, так-
что с последующим гидом быстрой установки Вы сможете настроить систему на окружающий
звук за считанные минуты. В большинстве случаев Вы просто можете оставить установки по
умолчанию.
Убедитесь, что Вы произвели все соединения перед тем, как подключить этот модуль к АС
источнику питания.

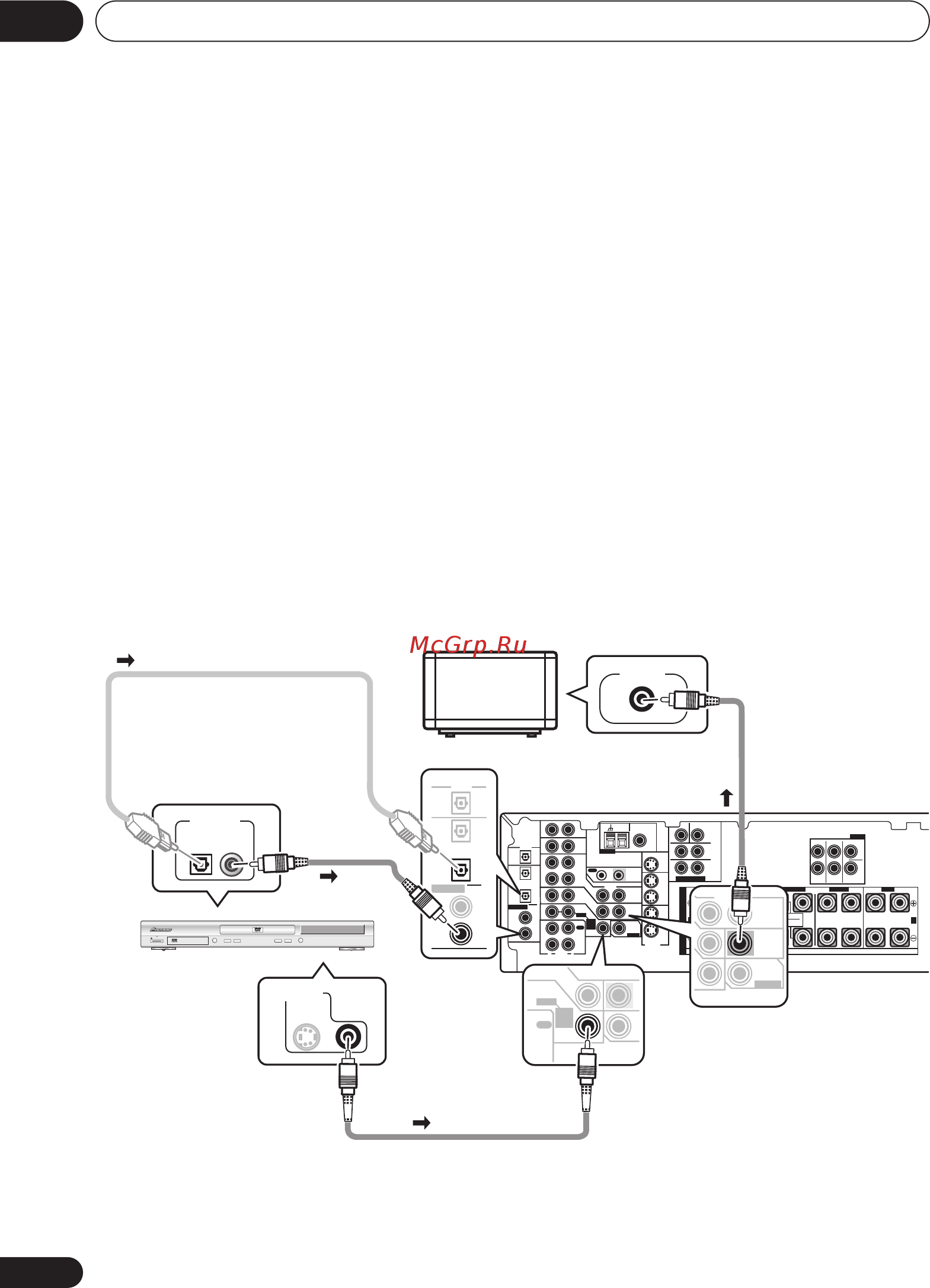

1 Подсоедините ваш DVD проигрыватель.
Для получения звукового окружения, вам следует соединить DVD проигрыватель и приемник с
помощью дигитального соединения. Вы можете проделать это с коаксиальным или оптическим
соединением (нету необходимости проделывать оба). Если вы производите соединение с
помощью оптического шнура, обратитесь к главе Настройки дигитального ввода на стр. 48,
чтобы присвоить DVD оптический ввод.
Используйте видео шнур, чтобы соединить видео вывод на вашем DVD проигрывателе с
указанными ниже гнездами приемника.
2 Подсоедините ваш ТВ.
Используйте видео шнур, чтобы подсоединить ваш приемник к указанным ниже гнездам ТВ.
* На иллюстрации изображена VSX-D812/D912 модель, но соединения для VSX-D712 те же.
